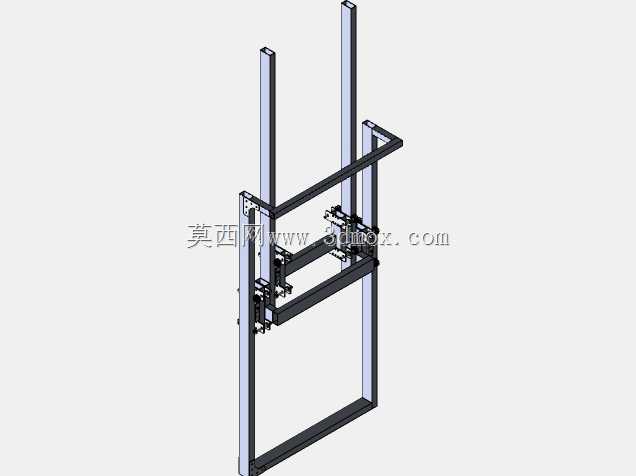

FRC6070竞赛用电梯升降机构设计方案

　　这套升降机构的框架主体采用标准工业铝型材搭建，型材选型兼顾了结构刚性与整体减重需求，主立柱选用大截面规格的欧标铝型材，沿垂直方向布置作为升降运动的主承载导向基准，横向连接型材通过角码与内置螺栓完成紧固，所有连接点位的排布都避开了后续运动组件的运行路径，避免出现运动干涉问题。从安装边界来看，整套机构的底部框架预留了与赛台安装基准面连接的固定孔位，孔位间距匹配常用赛台的T型槽间距，安装时无需额外加工转接板即可直接完成固定，整体外轮廓的宽度与深度尺寸控制在竞赛规则允许的设备占地范围内，垂直方向的最大伸展高度也符合赛事的高度限制要求，不会出现超规问题。

　　在实际赛事应用场景中，这套机构主要承担竞赛道具的垂直转运任务，能够将指定物料从低位输送到不同高度的目标点位，升降滑台上预留了标准的安装孔阵列，可以根据不同赛季的任务需求加装夹取、推料等不同的末端执行组件，适配不同的道具抓取与放置需求。导向部分采用了铝型材配套的直线导轨组件，导轨沿主立柱内侧平行安装，滑块与升降滑台刚性连接，保证升降过程中滑台不会出现偏摆，运行过程中的直线度误差控制在较小范围内，即使带载运行也能保证末端执行器的定位精度，满足竞赛中精准放置道具的要求。

　　设计过程中优先考虑了机构的拆装便捷性，所有型材连接位置都采用标准紧固件，没有采用焊接等不可拆卸的连接方式，参赛队伍可以快速完成机构的拆解与转运，到达赛场后能够在短时间内完成组装调试，降低赛前准备的时间成本。传动部分的安装位预留了足够的调整空间，张紧结构的设计方便现场快速调整传动带或者链条的张紧度，不需要拆解大量零部件即可完成维护调整。滑台的行程限位位置设置了硬限位块，采用聚氨酯缓冲材质，即使程序出现误动作导致滑台超程，也不会因为刚性碰撞造成机构零部件损坏，同时硬限位的位置可以根据实际任务需求进行上下调整，适配不同的升降高度要求。

　　从结构受力角度来看，主立柱的底部与底框的连接位置做了加强处理，增加了直角加强件来分散受力，避免升降过程中立柱受侧向力出现连接处变形的问题，整套机构的重心始终落在底框的支撑范围内，即使滑台运行到最高位置带载时，整体机构也不会出现倾翻风险，满足赛事的设备安全要求。布线位置沿着铝型材的内置槽道布置，通过线槽盖板固定线缆，避免升降过程中线缆被运动部件剐蹭，所有电气元件的安装位都提前做了预留，传感器安装支架可以沿着型材槽道任意调整位置，方便调试过程中根据实际运行情况调整检测点位，不需要额外打孔加工。

　　这套机构的设计没有采用复杂的定制加工零件，绝大多数零部件都可以通过标准工业铝型材配件、标准传动件采购获得，加工成本较低，同时零部件的互换性强，出现零件损坏时可以快速更换备件，不会因为个别零件故障导致整套机构无法使用。在实际调试过程中，滑台的运行阻力较小，选用常规功率的驱动电机即可驱动整套机构完成升降动作，不需要选用大扭矩的高规格电机，进一步控制了整套设备的重量与制造成本，非常适合学生竞赛队伍的加工制作与调试使用。
