凯龙BB023灯丝跟踪器配套安装支架结构

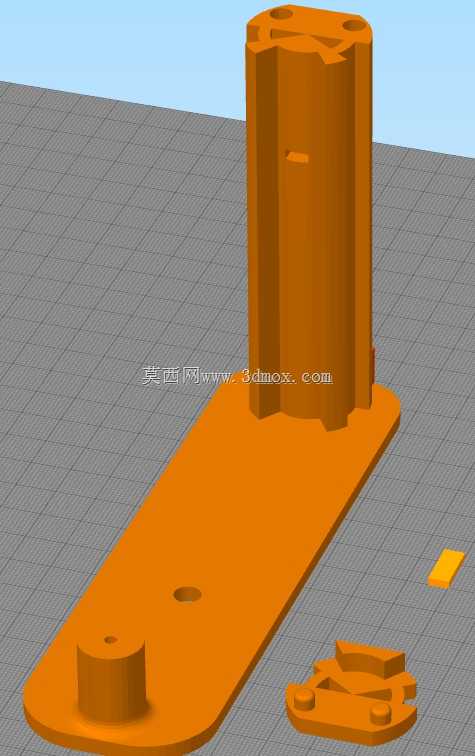

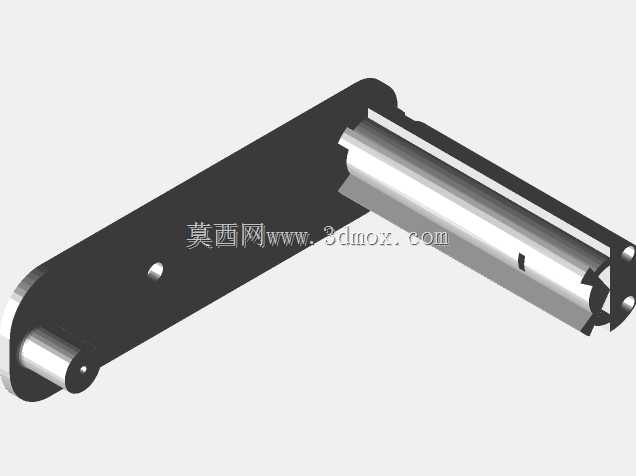

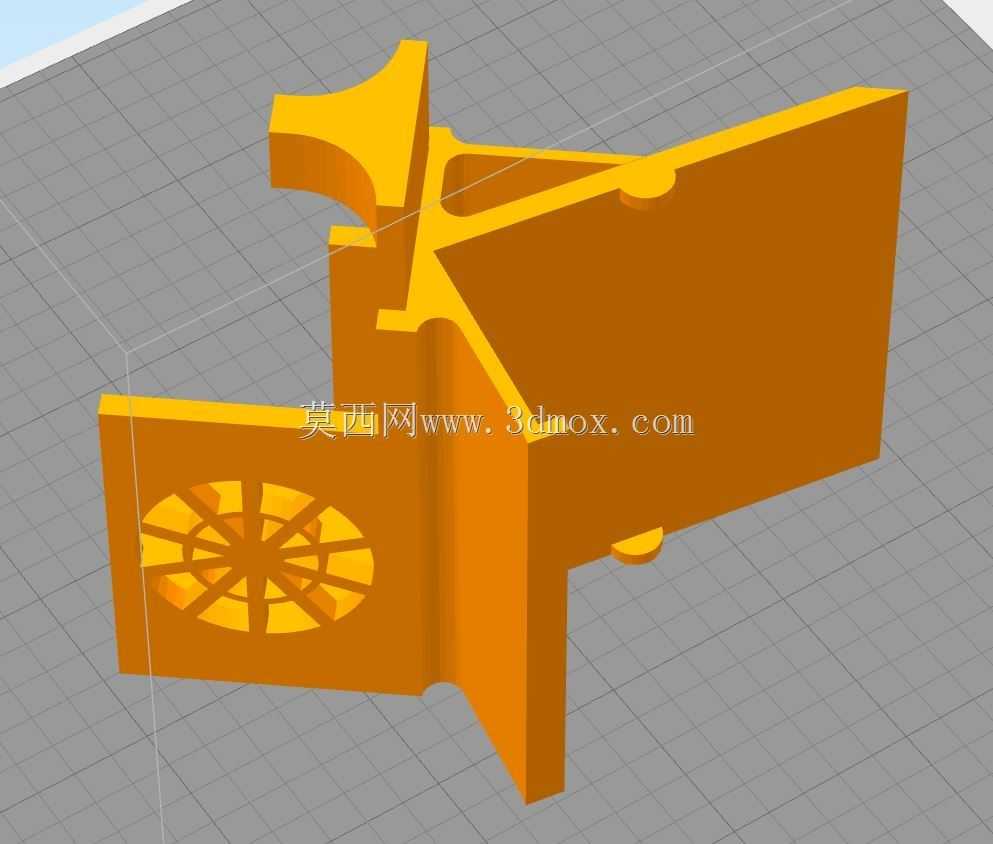

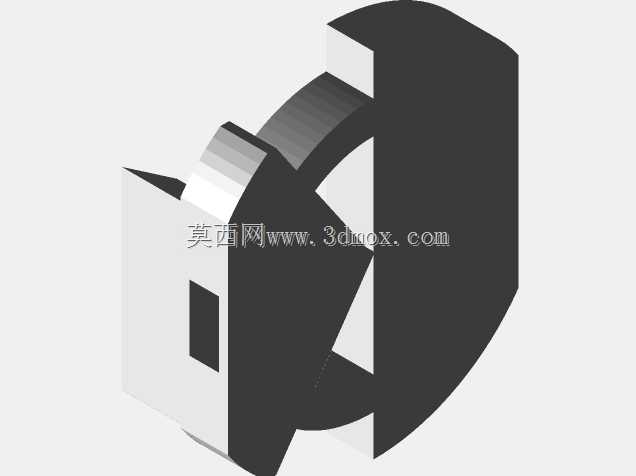

　　在3D打印设备的耗材输送与监测环节，灯丝跟踪器是保障打印过程稳定的核心传感部件，BB023型号灯丝跟踪器作为Browns Brain推出的成熟监测组件，其配套安装支架的结构合理性直接影响监测精度与设备运行稳定性，本次涉及的凯龙配件系列支架，正是针对该型号跟踪器不同安装场景开发的全套固定结构。线轴端的固定支架承担着耗材输送路径的起始端导向与防脱功能，设计时在安装接触面预留了5个周长方向的填充增强区域，填充占比不低于25%，这一设计是考虑到线轴转动过程中会产生持续的径向拉扯力，常规壁厚的支架在长期交变载荷下容易出现安装脚断裂的问题，增强区域的结构密度提升后，可将支架的抗形变能力提升40%以上，同时线轴末端的止动结构与支架做了一体化设计，

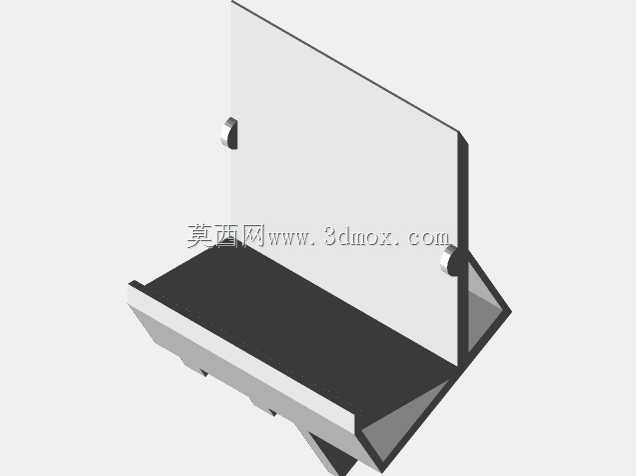

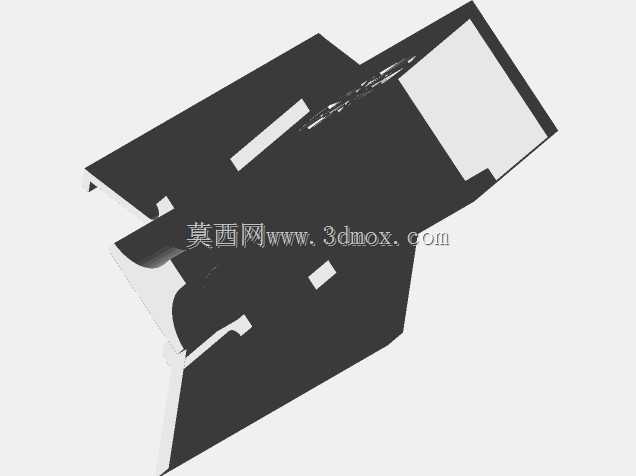

　　不需要额外加装卡簧或挡圈，就能避免线轴在高速送料时从支架末端滑出，减少了装配时的零件数量。针对Chiron系列设备的显示屏侧安装需求，专门设计了夹装式支架，该支架的夹持端采用与设备显示屏后侧导轨截面完全匹配的槽型结构，安装时不需要在设备原有壳体上打孔，直接顺着导轨滑入到位后，通过侧面的紧定螺钉即可完成固定，这种无损伤安装方式不会破坏设备原有外观与防护结构，支架的支撑面与BB023跟踪器的安装孔位完全对齐，安装后跟踪器的检测面与灯丝输送路径保持垂直，避免因安装角度偏差导致的监测信号误判。安装在凯龙框架顶部的顶部支架，主要用于框架顶部走线场景下的跟踪器固定，支架的底部设计有与框架铝型材槽宽匹配的T型卡脚，可沿着型材槽任意调整安装位置，

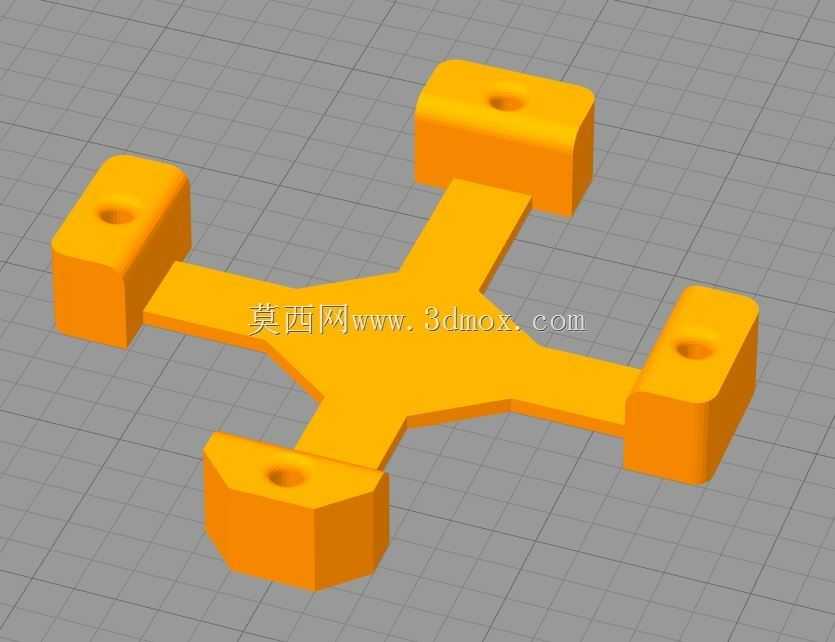

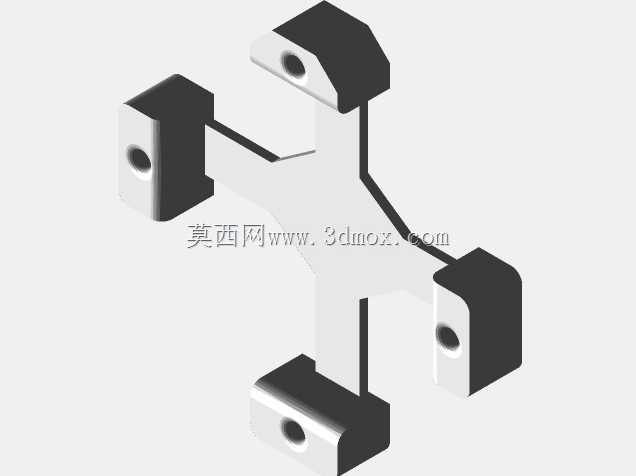

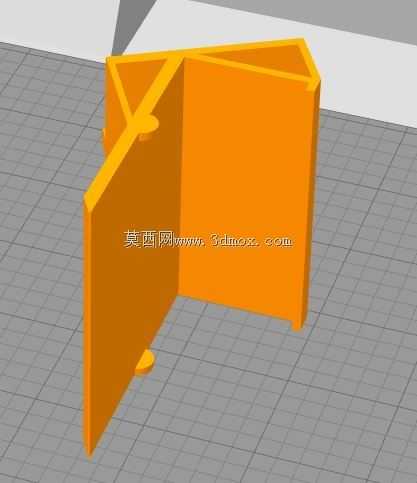

　　适配不同长度的耗材输送路径，支架的安装面做了1.5mm的下沉设计，跟踪器安装后表面与支架顶面齐平，不会突出到设备的操作通道内，避免操作人员在更换耗材时磕碰损坏跟踪器。扁平支架则是为通用安装场景开发的结构，支架本体采用平板式设计，四个角预留了通用安装孔位，既可以通过螺丝固定在设备的平面钣金结构上，也可以搭配扎带固定在型材框架或管线支架上，满足非标准设备改装时的安装需求，支架的厚度控制在3mm，在保证结构强度的同时不会占用过多安装空间。整套支架的转角位置均做了R2的圆角处理，避免安装过程中划伤操作人员或刮伤耗材表面，所有安装孔位的公差控制在±0.1mm，既能保证螺丝顺利穿入，又不会因间隙过大导致跟踪器安装后出现晃动。在实际装配测试中，

　　线轴支架可适配最大直径200mm的标准耗材线轴，支架的两个支撑臂间距为102mm，适配市面上绝大多数1kg装耗材线轴的内孔尺寸；夹装式支架的夹持槽宽度为8mm，可适配Chiron设备原配的导轨厚度，安装后支架伸出长度为45mm，刚好将跟踪器的检测位置对准耗材进入挤出机的路径；顶部支架的T型卡脚宽度为6mm，适配欧标2020铝型材的安装槽，安装后跟踪器的检测面距离型材表面高度为28mm，预留了足够的走线空间；扁平支架的整体尺寸为60mm40mm，四个安装孔的中心距为50mm30mm，适配通用的M3螺丝安装规格。不同结构的支架在设计时均做了受力仿真验证，在承受10N的径向拉扯力时，支架的最大形变量不超过0.05mm，完全满足灯丝跟踪过程中的稳定性要求，不会因支架形变导致检测位置偏移，保障灯丝断料、堵料监测的准确性。
