小型数控雕刻机激光改装配套安装结构件

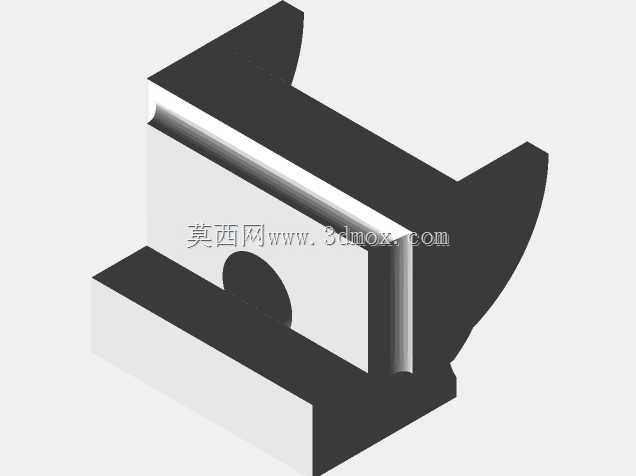

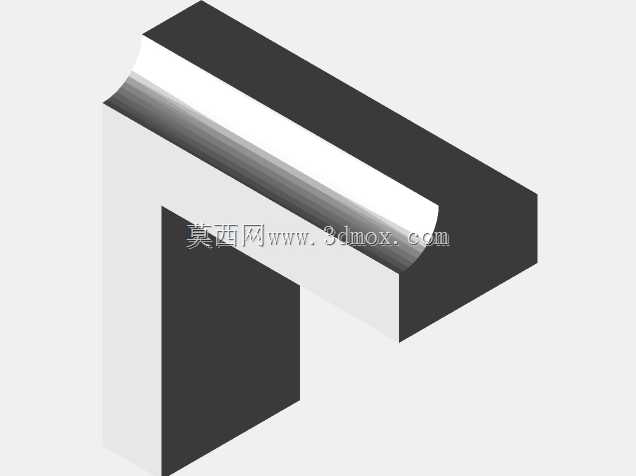

　　在桌面级小型数控设备的DIY改装场景里，不少用户会将原有的主轴铣削结构替换为激光模组，实现从板材铣切到激光标刻、薄材切割的功能拓展，但改装过程中往往会遇到安装位不匹配、行程限位缺失、Z轴对焦操作繁琐的实际问题，这套配套结构件正是针对这类改装痛点设计的实用组件。整套结构件包含三类核心功能部件，分别是限位开关安装座、端部制动器固定支架、激光模组高度定位垫块，所有部件均采用熔融沉积成型工艺制作，适配市面上保有量较高的CNC3018系列小型数控设备的安装孔位，不需要对设备原有钣金或型材框架做二次打孔、切削加工，直接利用设备原有T型槽的螺栓点位即可完成固定。从安装边界来看，限位开关座的安装位置对应X、Y轴的行程两端，

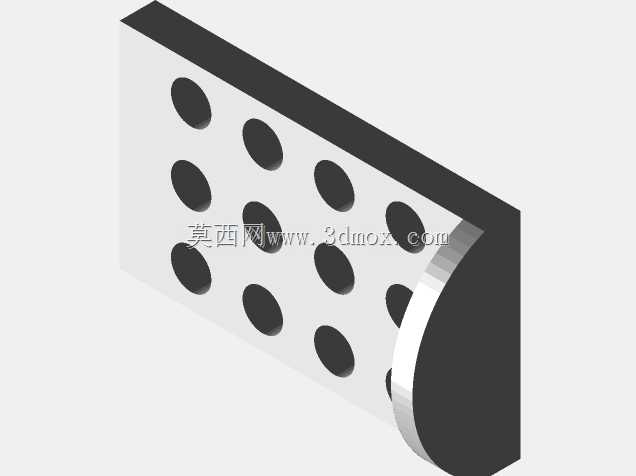

　　座体预留的腰型孔可以实现±5mm的位置微调，能够匹配不同触发长度的机械式限位开关，避免改装后轴体运动超程撞坏激光镜头，座体的突出高度控制在12mm以内，不会和运动中的主轴支架产生运动干涉；端部制动器支架直接固定在主轴安装板的侧方预留孔位，支架上设计有两档安装槽，可以根据激光模组的直径大小调整夹持范围，适配20mm到33mm直径的常见激光模组，夹持面做了0.8mm深度的防滑纹处理，不需要额外加垫橡胶层就能保证激光模组在高速运动中不会出现偏转移位。激光高度定位垫块是这套配件里使用频率最高的部件，日常激光加工时，不同厚度的加工材料需要对应不同的激光焦点高度，以往操作人员需要反复拧动Z轴调节手轮，

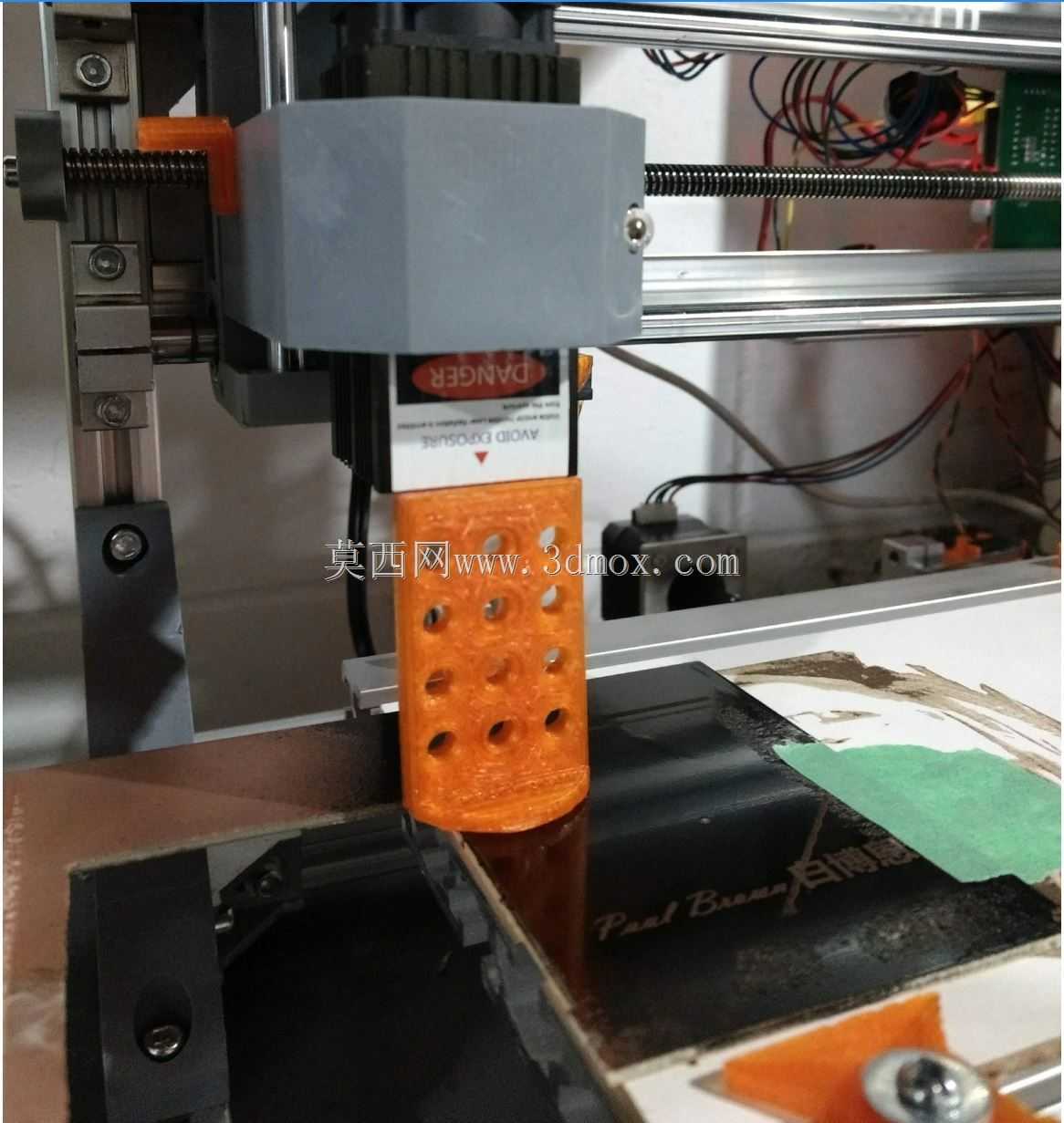

　　用塞尺或者对焦块反复测量镜头到材料表面的距离，效率很低还容易出现对焦偏差导致雕刻线条发虚、切割深度不足的问题。这个垫块的设计高度刚好匹配5500mW激光模组的标准工作焦距，使用时只需要将垫块放置在待加工材料的表面，控制Z轴向下运动直到主轴支架的底部轻轻接触垫块上表面，就能直接完成对焦，不需要反复测量调整，单次对焦时间可以缩短到几秒钟，垫块表面做了密集的镂空减重孔，整体重量不到10g，不会因为放置在加工台面上压弯薄型的亚克力、毛毡等加工材料，同时镂空结构也减少了3D打印过程中的材料消耗，打印时长可以控制在40分钟以内，普通桌面级FDM打印机就能直接制作。从实际使用场景来看，这套配件不仅适用于激光改装的CNC设备，对于需要加装原点开关、

　　行程限位的普通铣削版CNC3018设备同样适用，限位开关座的通用孔位可以适配大部分市面上常见的机械式、光电式限位开关，不需要额外做结构修改。设计过程中特意规避了以往改装件常见的突出棱角问题，所有部件的外边缘都做了R2的圆角处理，安装过程中不会划伤操作人员的手部，同时部件的壁厚统一设置为2.5mm，既保证了安装后的结构强度，不会因为设备长期运行的振动出现部件断裂，也不会因为壁厚过大导致打印过程中出现翘曲变形。安装时需要注意，制动器支架的固定螺栓不要过度拧紧，避免3D打印的塑料件出现应力开裂，建议在螺栓和支架接触面加装直径6mm的平垫圈，分散锁紧时的压力；限位开关座调整到合适位置后，建议在腰型孔位置点少量的螺纹胶，避免设备长期运行的振动导致开关位置偏移，触发行程不准。在薄木板、亚克力、皮革等常见激光加工材料的实际测试中，加装这套配件后，设备的重复定位精度可以控制在0.1mm以内，激光对焦的一致性相比手动测量提升明显，连续加工2小时以上也不会出现模组松动、限位误触发的问题，完全满足桌面级小型加工场景的使用需求。
