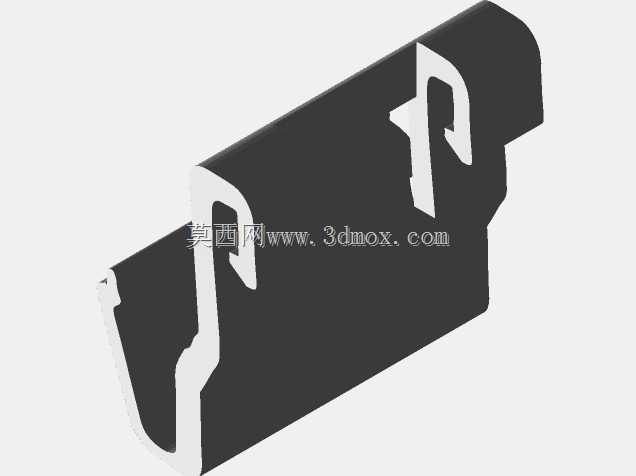

汽车内饰线束固定卡扣结构设计

　　这类内饰夹持件主要用于乘用车座舱内部的线束、小型饰板的辅助固定，在整车内饰装配环节中，这类小零件的适配性直接影响总装工位的装配效率与后期内饰异响的控制水平。不同于外露的车身结构件，内饰夹的安装边界完全受限于内饰板背面的预留空间，常规车型的内饰板与钣金之间的预留间隙普遍在3-8mm区间，这就要求夹持件的整体厚度不能超过间隙下限，否则装配后会出现内饰板顶起、贴合不严的问题。

　　从功能实现逻辑来看，这类夹持件依靠自身弹性臂的形变产生夹持力，不需要额外的紧固件，装配时只需要对准安装位按压到位即可，相比螺丝固定的方案能减少70%以上的单工位装配时间，也不会出现螺丝松动掉落引发的内饰异响问题。设计这类零件时首先要考虑材料的韧性，常规选用改性PP或者PA66材质，保证弹性臂在反复拆装3-5次的情况下不会出现断裂，毕竟售后维修环节经常需要拆卸内饰板，卡扣如果一次性断裂就会增加维修成本。

　　最初的结构验证阶段，曾尝试过带加强筋的厚壁结构，壁厚设置在2.5mm，但实际试装后发现夹持力过大，拆卸时很容易把内饰板的安装柱扯断，而且厚壁结构注塑时容易出现缩痕，零件表面的平整度达不到内饰件的外观要求。后续调整了壁厚参数，将主体壁厚控制在1.2mm，弹性夹持臂的壁厚设置为0.8mm，同时在弹性臂的根部做了R0.5的圆角过渡，避免应力集中导致的断裂问题。

　　关于安装适配性的考量，这类卡扣的夹持开口尺寸需要匹配对应位置的钣金厚度或者线束直径，常规车型的车身钣金厚度在0.7-1.2mm区间，所以夹持端的开口初始尺寸设置为0.6mm，依靠弹性臂的张开量适配不同厚度的钣金，同时在夹持面做了0.1mm高度的防滑齿，防止车辆行驶过程中卡扣出现滑移脱落。针对线束固定的场景，卡扣的另一侧设置了半开放的线槽，线槽直径根据常用的车内线束直径设置为6mm，能够容纳3-5根0.5平方的低压线束，线槽的开口处做了15度的导向角，装配线束时不需要额外工具就能直接把线束压入线槽内。

　　在3D打印样件验证阶段，第一次打印时添加了全支撑结构，因为零件的弹性臂属于悬空结构，不加支撑的话打印时容易出现翘曲，但实际拆除支撑的时候发现，因为弹性臂壁厚太薄，支撑拆除过程中很容易把弹性臂掰断，而且支撑残留的毛刺会影响夹持面的贴合度，导致夹持力不稳定。后续调整了打印摆放角度，将弹性臂的方向调整为与打印平台呈45度角，不需要添加支撑就能完成打印，虽然悬空位置有轻微的下垂变形，但变形量控制在0.1mm以内，完全不影响实际的夹持功能，经过实车安装测试，卡扣能够牢固卡在钣金上，线束固定后没有出现松动，车辆经过颠簸路段测试也没有出现卡扣脱落或者异响的问题。

　　这类小零件虽然结构简单，但设计时需要兼顾装配效率、拆卸复用性、空间适配性多个维度的要求，很多时候内饰的异响问题都来源于这类小卡扣的设计缺陷，比如夹持力不足导致卡扣松旷，或者壁厚不合理导致装配后与周边零件干涉。在建模过程中需要重点检查弹性臂的形变行程，保证最大张开量不超过材料的屈服极限，同时要预留0.2mm的装配间隙，避免因为零件注塑公差导致装配困难。另外，卡扣的边缘都需要做倒圆角处理，不能有尖锐的毛刺，防止装配时划伤工人的手，也避免长期使用过程中磨破线束的绝缘层引发电路故障。
