机床调平用千分表导轨滑动固定座

　　在普通车床、铣床等通用金属切削机床的床身水平校准作业中，千分表的固定稳定性与滑动顺畅度直接影响调平数据的可靠性，这款滑动式固定座正是针对这类现场校准场景开发的专用辅具，区别于传统磁力表座依赖磁吸面固定、无法沿指定路径连续滑动测量的局限，它采用卡装式结构直接卡在机床配套导轨上，不需要额外吸附基准面，就能带着千分表沿导轨轴向平稳左右滑动，完成床身不同位置的形位偏差连续采集。

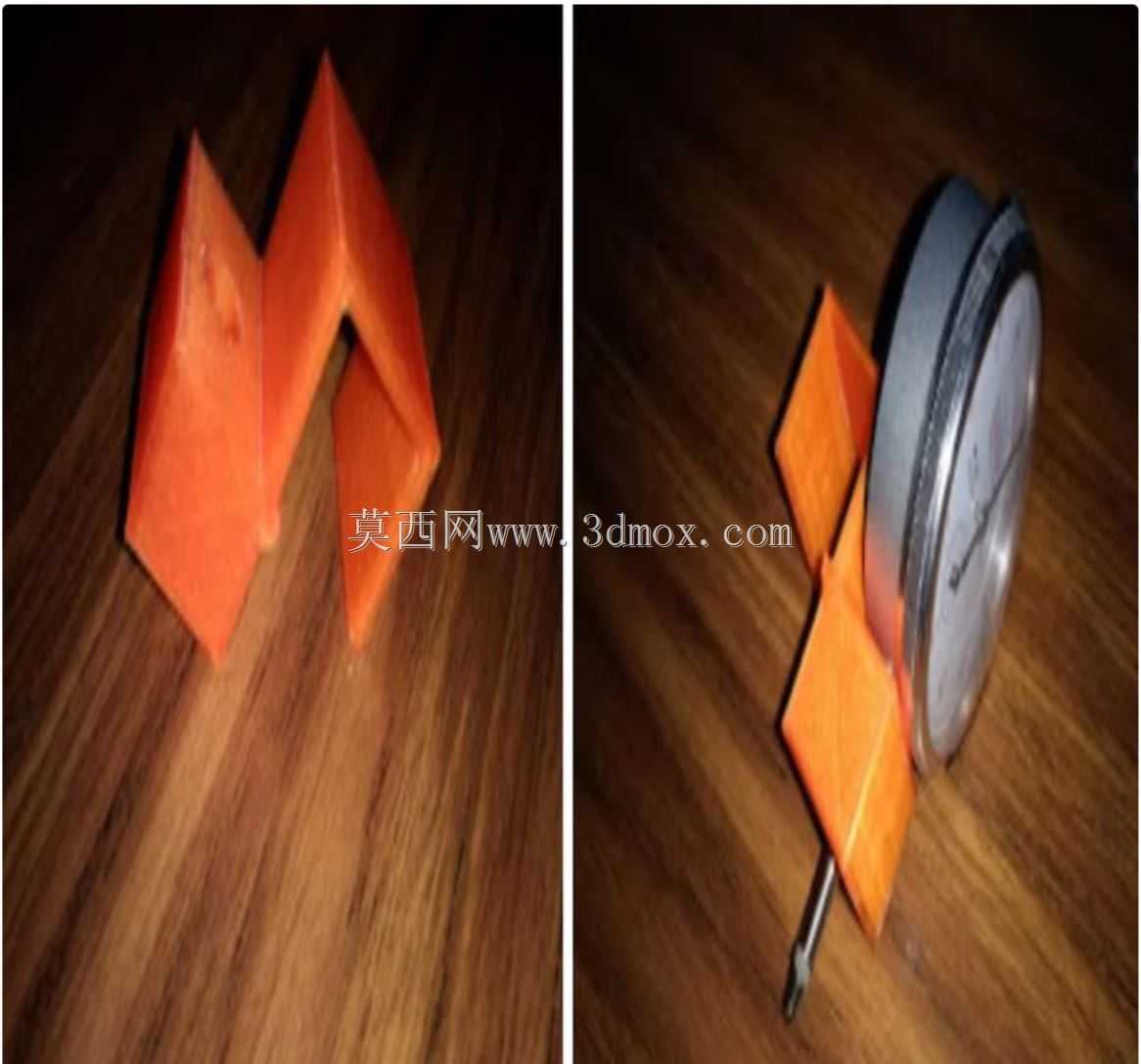

　　从结构设计逻辑来看，整体采用L型阶梯式块体结构，没有多余的冗余结构，下半部分的卡槽尺寸完全匹配对应规格导轨的截面轮廓，卡入后侧向间隙控制在0.02mm以内，滑动过程中不会出现侧向晃动或卡滞，上半部分的凸台位置预留了千分表装夹孔，孔位轴线垂直于导轨安装基准面，保证千分表测头能够垂直抵靠在待测量的床身导轨面或工件基准面上，避免测头倾斜带来的余弦误差。设计阶段特意将装夹孔的位置做了偏心处理，让千分表测头的测量点刚好落在导轨支撑面的中心线上，避开导轨边缘的倒角、磨损区域，保证采集到的数据都是床身基准面的有效数值。

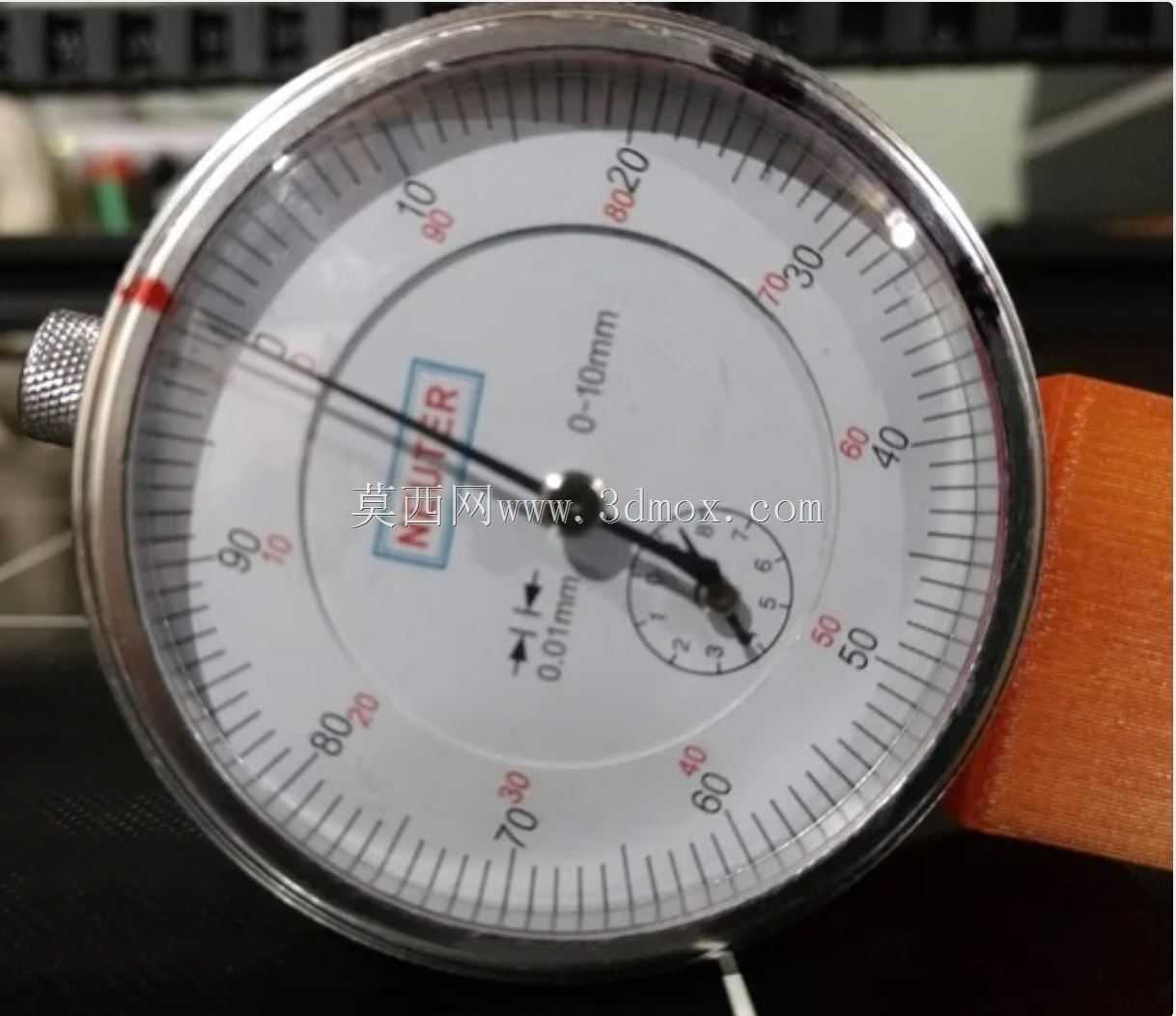

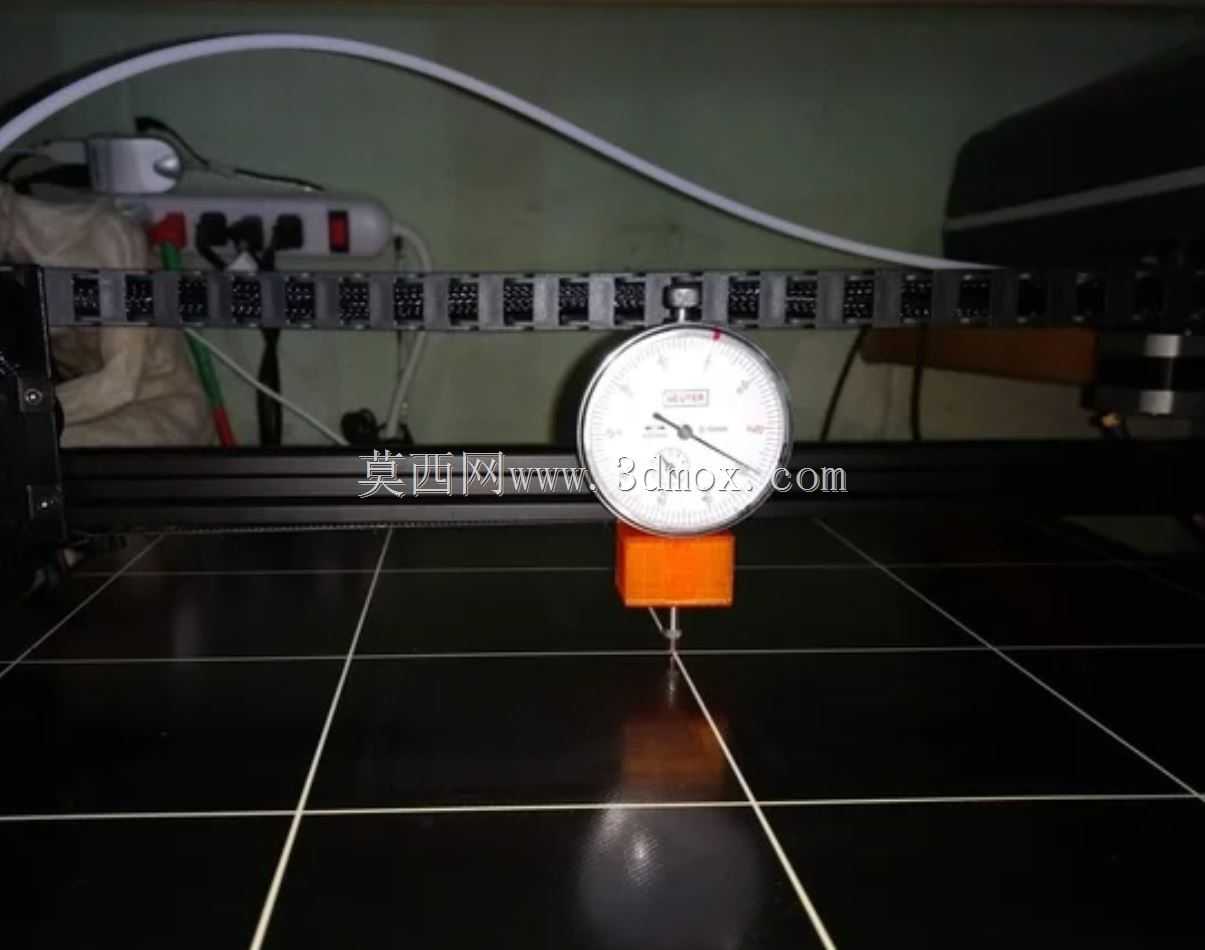

　　实际使用时不需要复杂的安装调试，先将所有机床轴回到机械原点，移除工作台上的所有工装、夹具与待加工工件，清理导轨表面的切屑、切削液残留与油污，避免杂质卡入固定座卡槽影响滑动精度，之后将固定座从导轨端部卡入，确认滑动全程无卡滞之后，将千分表插入装夹孔锁紧，使测头预压1-2圈量程后将表盘归零。测量过程中不需要抬起表座，只需匀速推动固定座沿导轨滑动，依次采集床身左前方、右前方、中部、后部等多个测量点的读数，正常校准状态下各点位读数偏差应当控制在25到35格范围内，对应0.01mm刻度的千分表就是0.25mm到0.35mm的偏差区间，如果读数超出这个范围，就对应调整床身下方的垫铁旋钮，逐点校准直到全行程读数落在合格区间内。整个校准过程不需要移动Z轴位置，避免了Z轴进给间隙带来的测量误差，相比传统磁力表座需要反复拆装移位、每次移位都要重新找正基准的操作方式，单次床身调平的作业时间能缩短40%以上，而且连续滑动测量的数据连贯性更好，不会出现分段测量的基准错位问题。

　　考虑到一线车间的自制加工需求，这款固定座的结构完全适配FDM熔融沉积3D打印工艺，不需要支撑结构就能直接打印成型，打印时选用PLA、ABS或者PETG等常规工程塑料线材即可，填充率设置在15%左右就能满足日常使用的强度要求，壁厚设置不小于3mm，层厚选用0.2mm到0.3mm的常规参数就能保证卡槽与装夹孔的尺寸精度，不需要额外做后处理。如果是用于高频次的校准作业，也可以选用铝合金材料通过铣削加工制作，表面做阳极氧化处理提升耐磨性能，卡槽与导轨的配合面可以预留0.01mm的研磨余量，装配前手工研磨配合面，进一步降低滑动阻力、提升长期使用的耐磨性。

　　安装边界方面，固定座的整体外轮廓尺寸控制在紧凑范围内，卡入导轨后不会超出导轨侧面的安装空间，不会和机床的行程挡块、防护罩、拖链等部件发生运动干涉，滑动全程的安全行程覆盖机床工作台的全有效行程范围，不需要中途拆卸调整位置。装夹孔的直径适配市面上绝大多数常用规格的杠杆千分表、百分表的装夹杆直径，不需要额外加装转换套，锁紧方式采用侧面顶丝锁紧，锁紧后千分表不会在测量过程中出现滑移、转角，保证测量数据的稳定性。和传统的固定式表架相比，这种沿导轨滑动的结构完全贴合机床校准的实际测量路径，不需要每次移动表架后重新校准表架本身的水平度，从根源上消除了表架移位带来的系统误差，不管是新机床进场安装的初始水平校准，还是设备定期维护的精度复检，或是维修后床身导轨的精度恢复校验，都能稳定提供可靠的测量支撑。
