家用洗碗机洗涤漂洗替换叶轮结构

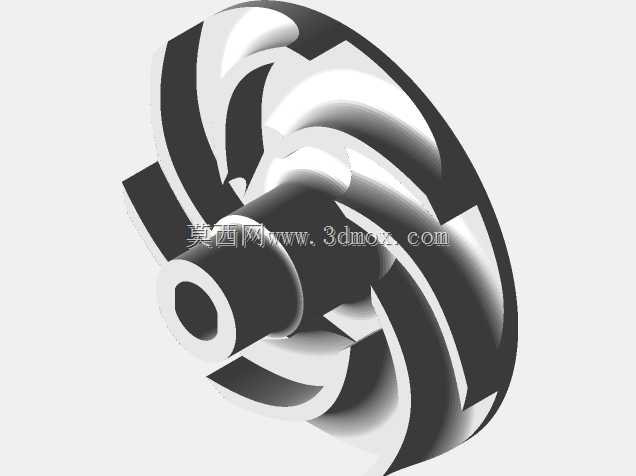

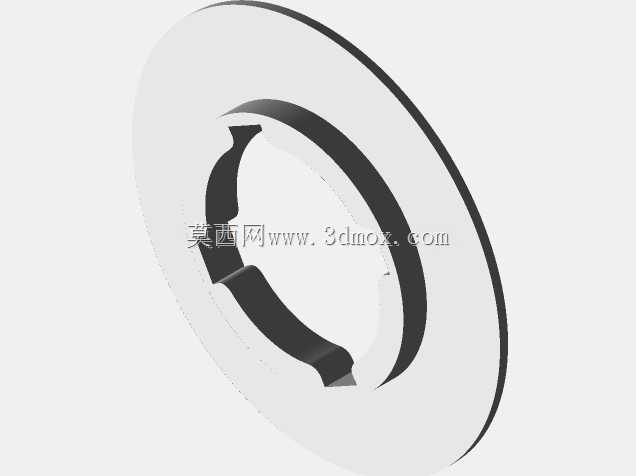

　　在家用厨电的售后维修与配件替换场景中，洗碗机叶轮作为洗涤系统的核心动力传递部件，直接决定了腔体内喷淋水流的覆盖范围与冲刷力度，原厂配件采购周期长、适配成本高的痛点长期存在，这款适配特定型号洗碗机的替换叶轮，正是针对非原厂替换场景的结构优化方案。叶轮采用分体式结构设计，分为顶部与底部两个独立成型部分，装配时通过粘接工艺完成整体组合，这种拆分设计一方面规避了一体式结构在小尺寸内腔成型时的拔模难点，另一方面也能针对不同部位的受力特性匹配对应的成型工艺，降低小批量制作的结构缺陷概率。从功能实现逻辑来看，叶轮工作时随电机轴高速旋转，将腔体内的洗涤水加压后通过喷淋臂输送到各个喷淋孔，对餐具表面的食物残渣进行冲刷，

　　因此叶片的曲面弧度直接决定了水流的加压效率，这款叶轮的叶片采用等厚圆弧曲面设计，每一片叶片的进水侧与出水侧都做了平滑过渡，避免高速旋转时在叶片背面形成涡流区，降低旋转过程中的水力损失，同时减少水流紊流带来的运行噪音。安装边界方面，叶轮中心设置带定位结构的轴孔，轴孔的内径尺寸与洗碗机泵轴的外径做间隙配合设计，装配时无需额外的紧固件，依靠轴孔与泵轴的配合摩擦力即可传递扭矩，考虑到非原厂配件的安装适配性，轴孔的中心支撑区域做了局部加厚处理，避免长期受交变扭矩作用出现轴孔开裂的问题，叶轮的整体外径尺寸严格匹配原机泵腔的内部空间，旋转时叶片外缘与泵腔内壁保留均匀的间隙，既不会出现刮蹭泵腔的问题，也不会因为间隙过大导致水压泄漏，影响洗涤效果。

　　材料选择层面，考虑到洗碗机工作时腔体内水温较高，且长期接触洗涤剂与水汽，结构设计时优先匹配耐温耐水的材料特性，避免材料在高温高湿环境下出现形变、强度下降的问题，针对部分用户安装时轴孔配合偏紧的情况，结构上预留了轻微的形变余量，可通过局部微调后顺利推到泵轴的指定安装位置，无需对原机结构做任何破坏性修改。从实际运行的受力角度分析，叶轮高速旋转时每一片叶片都会受到持续的水流冲击力，叶片与轮毂的连接位置是应力集中的高发区域，这款叶轮在叶片根部做了圆弧过渡处理，分散应力传递路径，避免长期运行后叶片从根部断裂，同时轮毂部分做了中空设计，在保证结构强度的前提下降低整体重量，减少电机启动时的转动惯量，降低电机的启动负载。在洗涤与漂洗的不同工作阶段，

　　叶轮需要在不同转速下稳定工作，漂洗阶段水流中的杂质更少，叶轮的运行负载更低，洗涤阶段水流中混合了食物残渣与洗涤剂，负载波动更大，这款叶轮的叶片角度设计兼顾了高低转速下的水力效率，低转速漂洗时能保证足够的水流循环量，高转速洗涤时能提供足够的喷淋压力，覆盖洗碗机腔体内的所有餐具摆放区域。分体粘接的结构设计在装配时需要保证两个部分的同轴度，粘接面设置了定位止口，装配时两个部分可通过止口快速对齐，避免粘接后出现整体动平衡超差的问题，减少高速旋转时的振动量，降低运行过程中的噪音与泵轴磨损。叶轮的整体高度尺寸严格匹配原机的安装空间，装配后不会与上方的喷淋臂连接结构出现干涉，进水端的中心孔做了倒角引导，方便水流顺畅进入叶轮的加压区域，避免进水口处出现涡流影响进水效率。针对长期使用的可靠性问题，叶轮的所有棱边都做了圆角处理，避免应力集中导致的结构开裂，叶片的厚度均匀一致，保证成型过程中冷却收缩均匀，不会因为局部壁厚差异导致成型后出现形变，影响旋转时的动平衡。
