粉碎机配套驱动离心风机结构设计

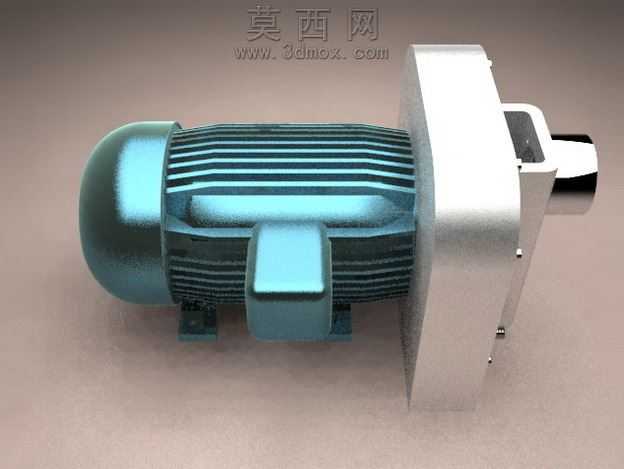

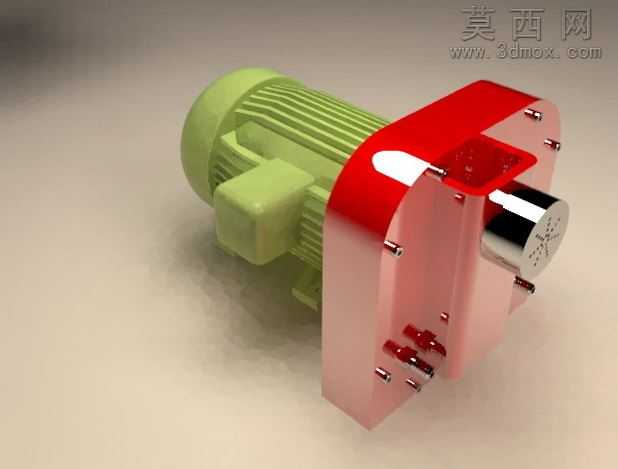

本作品为粉碎机配套专用离心风机三维模型，采用Autodesk Inventor完成全参数化建模，整体结构由驱动电机段、蜗壳风腔段、进出风连接段三部分整合为一体化结构。建模阶段首先对三相异步驱动电机进行1:1比例还原，精准复刻电机外壳的散热筋阵列结构、端盖圆弧过渡、底部安装脚座的螺栓孔位，电机外壳采用蓝灰色金属漆面材质，通过调整材质粗糙度与反光度参数，还原工业电机表面的半哑光金属质感，散热筋的凹凸结构通过拉伸阵列命令实现，保证筋条间距均匀、边缘倒角过渡自然，避免建模过程中出现锐边破面问题。蜗壳风腔部分采用钣金焊接结构的建模逻辑，通过多段曲面放样构建蜗壳的渐开线内腔，保证气流在腔体内的流动路径符合离心风机的气动设计要求，蜗壳外壳采用银白色磨砂金属材质，模拟镀锌钢板的表面质感，进出风口的法兰连接结构预留标准螺栓安装孔，可直接对接粉碎机的排风管路与除尘系统。模型装配阶段严格按照实际设备的装配公差进行配合约束，电机输出轴与风机叶轮的同轴度配合、蜗壳与电机端盖的密封面贴合均按照工业装配标准设置，渲染阶段采用三点布光方案，主光从侧上方打亮设备主体结构，辅光补全底部安装脚座的暗部细节，背景采用浅灰色哑光地面，通过环境光遮蔽效果强化结构的层次感，清晰展现风机各部件的连接关系与外形特征。设计过程中充分考虑粉碎机的工况需求，风机与电机直连的结构省去了传统皮带传动的冗余部件，整体结构紧凑，安装时可直接通过底部脚座固定在粉碎机机架上，适配粉碎作业中粉尘排风、物料输送的风压风量需求，模型的各零部件均为可编辑参数化特征，可根据不同功率的电机规格、不同风量的排风需求调整蜗壳尺寸、叶轮参数，具备较强的工程适配性。
