工业离心式鼓风机三维结构设计

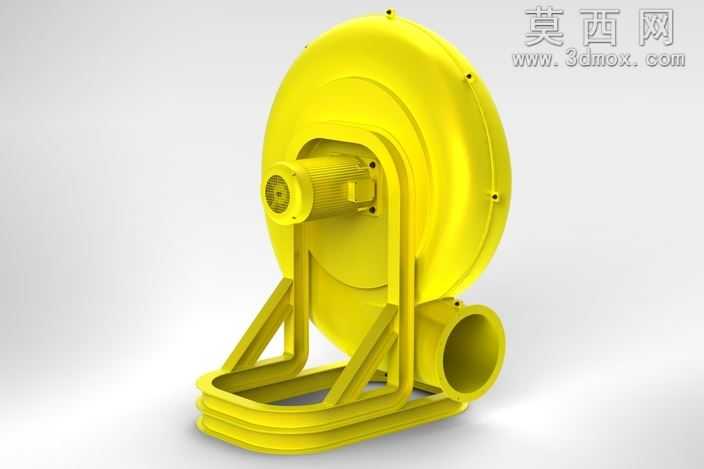

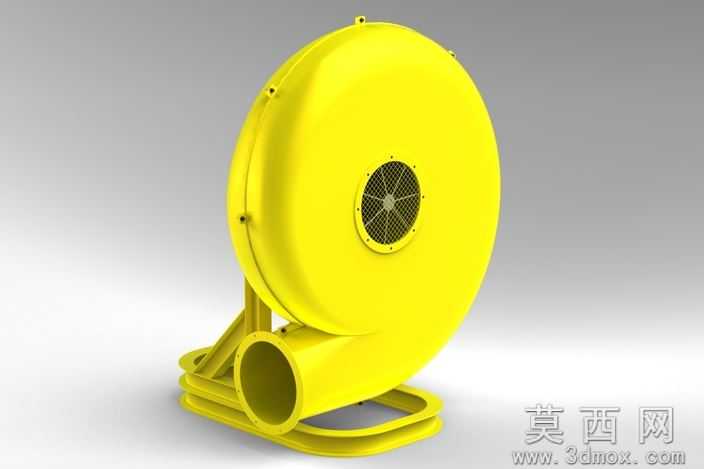

本作品为工业离心式鼓风机的三维建模设计，整体采用参数化建模方式完成，在主流三维CAD软件中完成全结构的特征搭建，首先从风机的核心蜗壳结构入手，通过旋转、放样、抽壳等特征命令构建出流畅的蜗壳流道曲面，保证流道内壁光滑无突变，符合流体输送的气动设计要求，减少气流在蜗壳内部的涡流损耗。蜗壳外侧的安装凸台、连接孔位均按照实际工业装配标准进行参数化定位，孔位间距、凸台厚度均参考通用工业风机的安装规范设置，保证模型具备实际生产参考价值。叶轮与电机连接的传动段采用同轴度约束完成装配建模，电机外壳的散热筋、接线盒、输出轴端的密封结构都进行了精细化还原，电机与蜗壳之间的连接支架采用三角加强筋结构，通过焊接结构的特征模拟还原支架的支撑形态，底部的一体式安装底座采用多层折弯结构设计，预留了设备安装的固定孔位，底座与支架之间的连接过渡做了圆角处理，避免应力集中问题。模型渲染阶段采用亮黄色工程塑料质感的材质赋予风机主体，金属材质赋予连接螺栓、电机轴等金属部件，通过场景打光突出蜗壳的曲面弧度与支架的结构立体感，材质的粗糙度、反光度参数均参考实际工业风机的喷涂漆面效果调整，还原真实工业设备的视觉质感。设计过程中充分考虑了设备的结构合理性，进风口与出风口的管径比例、蜗壳与叶轮的间隙尺寸都经过参数化校核，保证整体结构符合离心风机的工作原理，各部件之间的装配关系清晰，可直接用于结构展示、装配教学以及后续的工程图导出参考，完整还原了工业鼓风机从外部壳体到内部连接支撑的全结构细节，没有省略关键的加强、连接、定位结构，模型的各特征均可编辑修改，方便后续根据不同参数需求调整风机尺寸规格。
