90度弯角带安装法兰管路接头

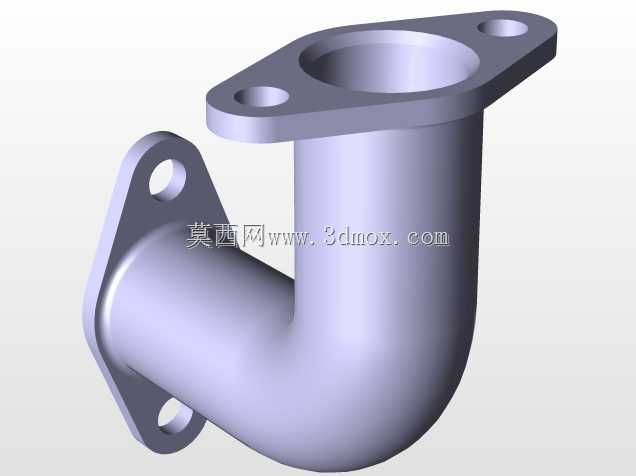

　　在流体输送管路系统的布设场景里，经常会遇到管路需要直角转向同时还要兼顾端部稳固连接的需求，这类带双法兰安装结构的90度弯管接头，就是针对这类工况设计的常用管路连接件。从实际使用场景来看，这类接头常应用在气动控制回路、低压流体输送管线、小型设备内部气路转接的位置，比如小型自动化设备的气路排布、仪器仪表的采样管路连接、小型动力单元的油路转向位置，都能见到这类结构的接头。它的核心功能是实现管路的90度转向，同时通过两端的法兰结构完成和相邻管路、设备接口的刚性固定，相比普通的插接式弯头，法兰连接的形式能承受更高的管路压力，也能避免设备运行过程中震动导致的接头松脱问题。从结构设计的思路来看，整个接头采用等通径的弯管主体，

　　转弯位置做了平滑的圆弧过渡，没有直角突变的结构，这种设计能有效降低流体在转弯位置的阻力，减少流体介质在弯道处的紊流和压力损失，同时也能避免介质中的杂质在转弯位置沉积堵塞管路。两端的法兰盘都设计了两个对称的安装孔，安装孔的位置和法兰端面保持垂直，安装时可以通过螺栓穿过安装孔将接头和对接端面锁紧，法兰端面可以根据实际使用需求加装密封垫片，保证连接位置的密封性能，避免流体泄漏。在建模过程中，这类结构很适合用肋特征来完成法兰和弯管主体连接位置的加强处理，这也是这类结构建模时的典型练习案例，通过肋命令可以快速生成法兰和管壁之间的过渡加强结构，既保证连接位置的结构强度，又能减少多余的材料堆积，控制接头的整体重量。从安装边界来看，

　　两个法兰的端面分别朝向互相垂直的两个方向，安装时需要预留出对应法兰的螺栓操作空间，弯管的转弯半径控制在管径的1.2倍左右，既不会因为转弯半径过小导致流体阻力陡增，也不会因为转弯半径过大占用过多的安装空间，适配多数紧凑布设的管路场景。接头的管壁厚度保持均匀一致，整个结构没有明显的应力集中位置，在承受常规管路压力时，应力会均匀分布在管壁和法兰的连接位置，不会出现局部应力过大导致的结构损坏。两端法兰的安装孔中心距和对接端的接口尺寸保持统一的适配规格，能和同规格的标准法兰接口直接对接，不需要额外做转接处理，降低现场安装的适配成本。在实际选型使用时，需要根据管路的输送介质、工作压力来匹配对应的材质和密封件，

　　常规气动回路可以选用铝合金材质降低整体重量，有腐蚀介质的场景可以选用不锈钢材质提升耐蚀性能，油路场景则可以根据油压等级调整管壁厚度，保证结构强度满足使用要求。这类接头的结构看似简单，但在细节设计上需要兼顾流体性能、安装便利性、结构强度多个维度的要求，法兰和弯管连接位置的过渡处理直接影响整个接头的使用寿命，平滑的过渡结构能避免长期使用过程中应力集中导致的开裂问题，等通径的设计也能保证管路的流量不会因为转向出现明显衰减，满足流体输送的性能要求。
