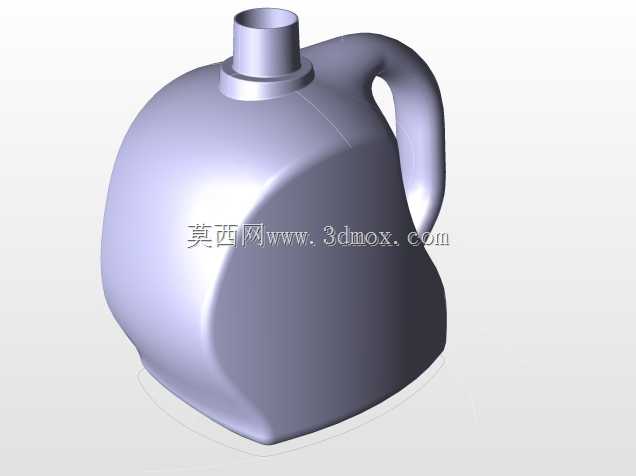

带把手曲面塑料储液壶外观结构

　　日常接触的大容量手持储液容器，很多人只关注它能不能装、漏不漏，很少留意壳体曲面、把手衔接这些细节对实际使用的影响，这个曲面壶体的结构设计，刚好把手持储液容器的核心设计逻辑都覆盖到了。先从实际使用场景说，这类壶体多用于民用日化、食品饮品的大容量分装，比如桶装洗衣液、车用玻璃水、大容量食用调味液的盛装，使用场景覆盖家庭日常储物、车用耗材补充、餐饮行业原料分装多个领域，使用过程中需要频繁单手提携、倾斜倒出内容物，还要兼顾堆叠存储的稳定性，所以每一处曲面弧度都不是为了好看随便做的。先说底部的设计，整个壶底不是完全的平面，边缘做了一圈微凸的承托边，中间区域略微内凹，这样放在平整台面上的时候，只有外圈的承托边接触台面，哪怕台面有轻微的不平整，

　　或者壶底成型时有微小的收缩变形，也能放得稳当，不会出现放上去晃荡的情况；同时内凹的底部结构能提升壳体的刚性，装满液体的时候，底部不会因为液体的静压力向外鼓胀，避免长期放置出现底部变形导致的放置不稳。再看壶身的曲面，整个壶身没有做生硬的直角转折，从底部向上先缓慢扩径，到壶身三分之二高度处再向内收窄过渡到壶颈，这种变径的曲面一方面是符合人手提携时的施力角度，单手握持把手的时候，壶身的重心刚好落在手腕的正下方，提满装液体的壶时不会出现手腕过度外翻的情况，长时间提携也不容易累；另一方面曲面的过渡能均匀分散液体对壶壁的压力，比起直筒结构，这种渐变曲面的抗形变能力更强，哪怕装满液体从几十厘米的高度意外跌落，曲面结构能把冲击力分散到整个壶壁，

　　不容易出现局部应力集中导致的开裂。把手的设计是这类容器的核心难点，这个模型里的把手和壶身做了一体化的曲面衔接，把手的内侧弧度贴合成年人四指弯曲的自然形态，握持的时候不会有硌手的棱边，把手和壶身连接的上下两个端点，位置刚好选在壶身刚性最好的两个区域：上端连接点靠近壶颈的加厚区域，下端连接点在壶身最大直径偏下的位置，提携的时候，两个连接点的受力能顺着壶身的曲面均匀传递到整个壳体，不会出现连接点局部应力过大导致的把手断裂，很多廉价塑料壶用几次把手就断，本质就是连接点位置选得不对，受力全集中在连接的小区域里。壶颈部分做了两层阶梯结构，最上方的小口是和瓶盖配合的密封位置，下方的阶梯台是瓶盖拧紧时的限位面，这个位置的直径比壶身小很多，一方面倒出液体的时候，小口能控制液体的流出速度，不会一下子倒多洒出来，另一方面小直径的密封面更容易做密封结构，降低渗漏的概率；壶颈和壶身过渡的位置做了圆滑的圆角，没有应力集中的尖角，哪怕拧紧瓶盖的时候施加较大的扭矩，这个位置也不会出现开裂。从建模逻辑上来说，这个壳体把曲面构建里的常用逻辑都用到了：从轮廓线搭建开始，先确定壶身的正侧两个方向的主轮廓，再通过曲面桥接做出连续的过渡面，把手部分是单独做引导线扫掠之后再和壶身曲面做合并修剪，最后给所有的棱边做不同半径的圆角处理，整个曲面的G2连续做得很到位，没有出现曲面褶皱、曲率突变的问题，后续如果要做模具开模，这个曲面可以直接用来拆分型芯型腔，不需要做太多的修复调整。

　　还要考虑实际生产的工艺边界，整个壶体的壁厚设计是均匀渐变的，没有出现壁厚突然变化的区域，吹塑成型的时候，型坯在模具里吹胀的过程中，各个位置的拉伸比控制在合理范围内，不会出现某个位置壁太薄容易破、某个位置壁太厚收缩凹陷的问题；壶身的曲面没有出现倒扣结构，除了把手内侧的区域，整个外表面的脱模角度都控制在合理范围，开模的时候可以顺利脱模，不需要做复杂的抽芯结构，能有效降低模具的制造成本。另外从存储运输的角度来说，壶身最大直径处的曲面做了微平的切面，多个壶并排摆放的时候，相邻的壶可以通过这个切面贴合，不会轻易滚动，装箱运输的时候能提升空间利用率，减少运输过程中的晃动磕碰。很多新手做这类容器建模的时候，容易只盯着外观弧度好不好看，忽略实际使用时的受力、成型工艺、握持手感这些细节，这个模型的结构刚好可以作为这类手持储液容器的设计参考，每一处曲面的弧度、每一个连接点的位置，都是围绕实际使用的需求来做的，没有多余的装饰性结构，完全是功能导向的设计。
