多辐条乘用车铝合金轮毂结构设计

　　日常做整车底盘行走系统匹配时，轮毂是连接轮胎与车轴的核心承载部件，这个多辐条结构的轮毂模型，主要适配家用紧凑型乘用车的使用场景，在日常铺装路面行驶、常规非铺装路面通勤的工况下都能满足承载需求。从实际装车用途来看，它一方面要承担整车整备质量加上乘员、行李的全部垂直载荷，还要传递制动、加速过程中的扭矩，同时在车辆过弯时承受侧向力的反复作用，对结构强度和抗疲劳性能的要求都比较高。

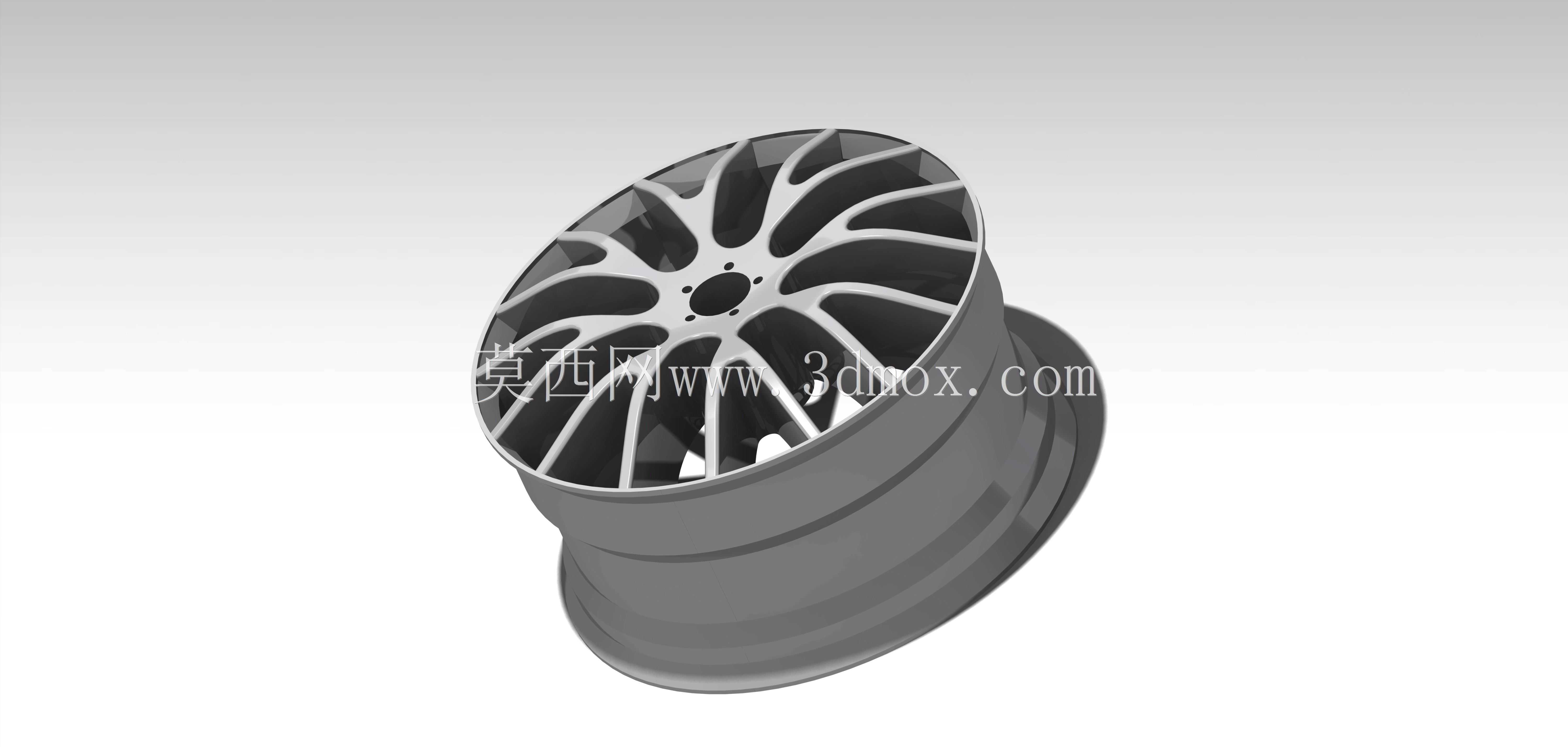

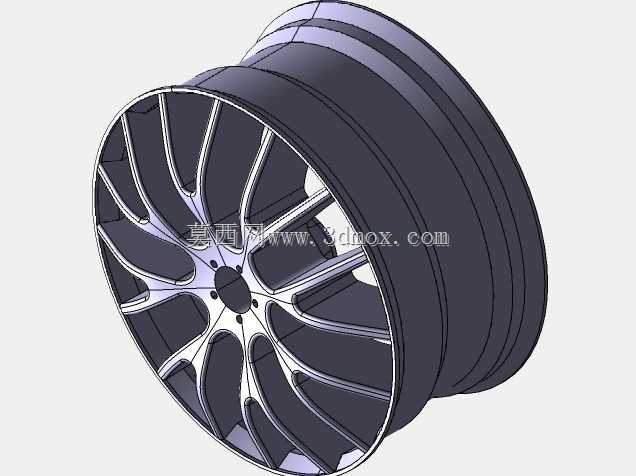

　　设计思路上，这款轮毂采用了分叉式多辐条布局，没有采用厚重的整面辐板结构，首先是考虑到簧下质量的控制——簧下质量每降低1kg，对整车操控响应和燃油经济性的提升效果，远高于簧上质量减重5kg的收益，多辐条的镂空结构在保证强度的前提下，尽可能削减了非必要的材料堆积。辐条的走向从中心安装盘位置向外缘轮辋处逐步发散，每根主辐条在靠近轮辋的位置做了分叉处理，这样的设计可以让轮辋圆周方向的受力点分布更均匀，避免局部应力集中，在经过路面坑洼产生冲击载荷时，冲击力可以顺着辐条快速分散到整个轮盘结构上，减少单根辐条过载断裂的风险。

　　从安装边界来看，中心位置的定位孔是和车轴轴头配合的核心基准，设计时严格匹配对应车型的轴头直径，保证装车后的同轴度，避免高速行驶时出现车轮抖动的问题。周围的螺栓孔按照常规乘用车的四孔或五孔节圆分布设计，孔位的位置度公差控制在较高精度等级，保证螺栓安装时受力均匀，不会出现个别螺栓过载剪切的情况。轮辋部分的尺寸按照对应规格的轮胎匹配设计，胎圈座的角度、凸缘的高度都符合行业通用标准，能够保证轮胎安装后的密封性，在轮胎充气到标准胎压时，胎圈可以和轮辋紧密贴合，不会出现漏气或者轮胎脱圈的问题。轮辋的宽度尺寸对应适配的轮胎扁平比范围，在做整车匹配时，要注意轮辋偏距的参数，这个参数直接影响车轮的轮距和转向时的跳动间隙，设计时预留了足够的制动系统安装空间，能够容纳常规尺寸的通风刹车盘和单活塞制动卡钳，不会在转向或者悬架跳动时出现干涉。

　　外形设计上，辐条表面做了平滑的曲面过渡，没有尖锐的棱角，一方面是减少铸造或者锻造加工时的应力集中点，提升零件的疲劳寿命，另一方面也能在车辆行驶时减少空气紊流的产生，一定程度上降低风阻，同时光滑的曲面也方便后期做表面喷涂、抛光等外观处理，满足整车的外观装饰需求。轮缘部分做了加厚处理，这是因为日常使用中路边停车时，轮缘很容易和路肩发生剐蹭，加厚的结构可以提升抗剐蹭、抗冲击的能力，轻微剐蹭不会直接导致轮辋变形漏气。

　　在实际选型匹配时，还要注意轮毂的载荷等级要满足整车最大轴荷的要求，不能只看外观样式就随意选用，不同偏距的轮毂装车后，会改变车轮的外倾角和前束的初始参数，更换后需要重新做四轮定位，避免出现轮胎偏磨的问题。这个模型的结构细节还原度比较高，不管是做底盘系统的装配干涉检查，还是做整车外观的渲染展示，都可以直接调用，辐条和轮辋的连接位置做了圆角过渡处理，和实际量产零件的工艺结构一致，没有出现建模时常见的直角连接、壁厚突变等不符合加工工艺的问题，在做有限元强度分析时，可以直接导入进行网格划分，不需要做过多的几何修复工作。
