钣金折弯一体式金属收纳壳体结构

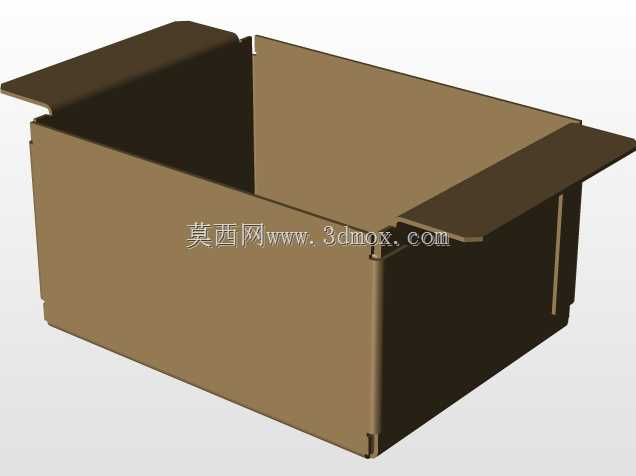

　　日常做设备内部结构布局时，经常会遇到需要在狭小空间内布置小型电子元器件、零散接线端子或者小型传感模块的场景，这类零散部件如果直接裸露安装在设备机架上，不仅容易被车间内的金属碎屑、切削液飞溅污染，还可能在设备运维过程中被工具剐蹭导致接线松脱，这时候一款一体折弯成型的金属收纳壳体就能解决这类防护与收纳的双重需求。这款钣金壳体采用单张金属板材折弯成型的工艺思路，全程没有额外的焊接工序，所有拼接位置都依靠板材自身的折弯翻边实现卡合定位，既减少了焊接带来的热变形问题，也省去了后续焊道打磨、补喷塑的工序，批量加工时的生产效率比焊接式壳体高出近四成。从结构细节来看，壳体两侧向外延伸的翻边并非多余设计，这部分翻边是安装固定位，

　　上面预留的安装孔位可以直接配合自攻螺丝或者抽芯铆钉，将整个壳体固定在设备的安装立板或者机架型材上，翻边的宽度经过核算，既保证了安装时螺丝有足够的咬合空间，也不会因为翻边过宽占用过多的周边安装空间，在排布密集的电控仓内，这种窄边设计能给相邻的元器件留出足够的接线与散热间隙。壳体的四个边角位置都做了小尺寸的让位缺口，这是折弯工艺必须的工艺缺口，避免板材在90度折弯时边角位置出现材料挤压起皱的问题，同时缺口的尺寸控制在1.5毫米以内，既满足折弯工艺要求，也不会留下过大的缝隙让灰尘或者细小碎屑进入壳体内部。壳体的深度设计适配常规小型传感模块、接线端子排的安装尺寸，内部可以直接粘贴绝缘青稞纸或者放置小型PCB安装座，不需要额外做内部衬垫结构，

　　侧壁的垂直度控制在0.1毫米以内，保证内部放置的元器件不会因为侧壁倾斜出现卡滞或者安装错位的问题。做这类钣金件的三维建模时，需要提前核算板材的折弯系数，不同厚度的冷轧钢板折弯时的中性层偏移量不同，要是直接按直角尺寸建模不扣除折弯系数，加工出来的壳体实际尺寸会比设计尺寸偏大，导致安装时和周边构件出现干涉，这款壳体的建模过程中已经把折弯扣除量提前算入展开图尺寸，加工时只需要按展开图激光切割下料，再按折弯线依次折出四个侧壁和安装翻边就能成型，不需要二次修配。在实际的设备改造场景中，这类壳体还可以根据安装需求在侧壁或者底面开出不同尺寸的穿线孔，用来走传感器的信号线缆或者电源线，板材本身的金属材质还能起到一定的电磁屏蔽作用，

　　对于易受电磁干扰的弱信号传感模块来说，这种金属壳体比塑料壳体的防护效果更好，能减少周边变频器、伺服电机带来的电磁干扰，保证传感信号传输的稳定性。壳体顶部的翻边是可拆卸盖板的安装位，后续加装盖板时可以直接在翻边上压铆螺母，不需要在侧壁上额外焊接螺母柱，进一步简化了加工流程，日常运维时只需要拧下盖板上的固定螺丝就能快速检修内部的元器件，不需要把整个壳体从机架上拆下来，能减少现场运维的工作量。在户外小型设备的防护场景中，这类钣金壳体表面做喷塑处理后，还能具备基础的防雨水、防氧化能力，配合防水胶条安装盖板后，可以达到IP54左右的防护等级，满足户外小型传感节点的安装防护需求，相比铸铝壳体，这种钣金折弯壳体的加工成本更低，小批量定制时不需要开模，只需要调整激光切割的程序就能快速更改尺寸，适配不同的安装空间需求。建模时还要注意折弯内R角的设置，常规冷轧钢板折弯时的内R角一般设置为和板材厚度一致，要是R角设置过小，折弯时容易出现板材外侧开裂的问题，R角过大又会导致折弯后棱角不够分明，影响安装精度，这款壳体的折弯内R角完全匹配常规钣金加工的工艺参数，不需要工厂额外调整折弯机的模具参数，拿到展开图就能直接上机加工，不会出现工艺无法落地的问题。
