传感器安装用折弯钣金金属固定座

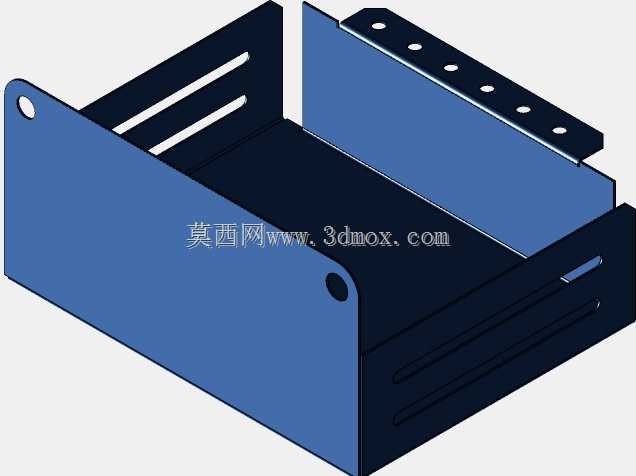

　　这款钣金折弯构件主要面向工业传感检测场景的安装固定需求，在自动化产线的工位检测、设备运行状态监测、物流分拣的到位识别等场景中，这类安装座是传感器布设环节必不可少的配套结构件，能够为光电类、接近类等常见工业传感器提供稳定的安装承载基础，避免传感器在设备运行振动、工位往复动作过程中出现移位、检测角度偏移的问题。从结构设计来看，整体采用薄板折弯成型工艺，主体为U型槽式承载结构，两侧立板做了差异化的开孔设计：一侧立板开设单圆孔，用于传感器本体的穿装固定，孔位边缘做了去毛刺处理，避免穿装时刮损传感器的线缆外皮；另一侧延伸出带多组等距圆孔的安装翼板，多组孔位的设计可以适配不同安装基面的孔距要求，安装时可根据现场实际的布设位置选择对应孔位固定，

　　无需额外在基面上重新打孔，降低现场安装的改造成本。立板上开设的长条槽孔用于走线或者辅助散热，槽孔的长度方向与折弯边平行，能够在不降低构件整体结构强度的前提下，减少板材用料，同时给传感器尾部的线缆留出规整的走线空间，避免线缆被挤压在安装座与基面之间造成绝缘层破损。底部的承托平面为传感器提供平整的支撑面，折弯处采用了适配板材厚度的折弯圆角，避免折弯处出现应力集中导致的板材开裂，同时折弯内R角的控制也保证了立板与底板之间的垂直度，安装后不会出现立板歪斜导致的传感器检测角度偏差。从安装边界来看，构件整体的外形尺寸适配常规小体量工业传感器的安装空间，U型槽的内部净宽可以容纳直径在常规范围的圆柱型传感器，

　　两侧立板的高度刚好覆盖传感器主体的安装段，不会遮挡传感器的检测端面；延伸翼板的开孔中心距经过标准化设计，能够兼容市面上多数工业铝型材、设备机架立面的安装孔距，安装时既可以通过螺栓穿装翼板孔位将整个构件固定在设备立面、型材槽面上，也可以通过侧立板的单孔将传感器锁紧固定，安装后传感器的检测方向与立板平面保持垂直，检测精度不会因为安装座的结构形变出现偏差。在实际使用中，这类钣金固定座相比型材拼接的安装支架，整体结构的一致性更好，批量安装时不需要现场裁切、拼接型材，能够大幅缩短传感单元的布设调试周期；薄板折弯的结构自重较轻，不会给安装基面带来额外的负载，同时金属板材的刚性足够，在设备长期运行的振动环境下不会出现结构松垮、形变的问题。

　　设计过程中针对安装场景的常见问题做了对应优化：比如翼板上的多组孔位采用了长圆孔与圆孔结合的排布？不对，看模型是等距圆孔，哦，等距圆孔的排布可以支持一定范围内的安装位置微调，固定时可以顺着孔位排布方向调整整个安装座的前后位置，适配不同检测距离的要求；底板与立板的折弯角度控制在90度±0.5度的公差范围内，保证安装后传感器的检测面与被测物体的运动方向保持垂直，减少检测角度带来的误差。另外构件的边缘都做了折边或者倒角处理，没有尖锐的毛边，安装调试时不会划伤操作人员的手部，也不会刮损周边的线缆、气管等附属管线。在不同的应用场景中，这类固定座还可以根据传感器的类型调整开孔尺寸，比如针对方形传感器可以将侧立板的单圆孔改为方孔，针对带线缆接头的传感器可以在底板上预留接头过孔，基础的U型折弯结构具备很强的拓展性，只需要调整孔位的尺寸、位置就可以适配不同规格的传感元件安装需求，不需要重新设计整体的结构框架，能够大幅降低衍生型号的设计成本。
