带橡胶连接段的DN80法兰式管道补偿器

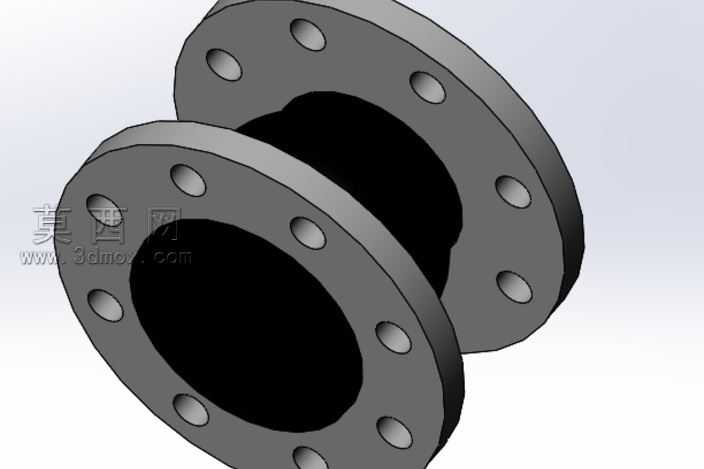

本作品为DN80规格带法兰连接结构的橡胶补偿器三维建模成果，建模过程依托三维参数化设计软件完成，整体采用1:1等比例还原实物尺寸，严格遵循管道连接件的通用设计规范。模型整体由两端钢制法兰盘与中间橡胶挠性段三部分构成，两端法兰盘采用对称式结构设计，盘面均匀分布8个螺栓通孔，孔位排布完全匹配DN80公称通径对应的法兰连接标准，建模时对法兰盘的倒角、密封面平整度、孔位同轴度都做了精准参数约束，保证后续装配时可与同规格管道法兰实现无偏差对接。中间橡胶补偿段采用鼓形弧面结构设计，建模时通过曲面放样、实体加厚的方式构建橡胶主体，还原了橡胶挠性件可吸收管道轴向位移、横向偏移、角向偏转的结构特性，同时对橡胶段与两端法兰的结合部位做了包边压合结构的细节还原，模拟实物中橡胶与法兰硫化粘接的装配形态。材质渲染阶段，两端法兰赋予哑光碳钢材质，调整金属粗糙度、反射率参数还原钢制冲压法兰的真实质感，中间橡胶段赋予高阻尼丁腈橡胶材质，设置合适的哑光黑漫反射参数与轻微弹性质感，区分金属与橡胶的材质差异。设计过程中优先考虑管路系统的实际使用需求，通过挠性橡胶段的结构设计，可有效补偿管道运行中因热胀冷缩、设备振动、安装误差产生的位移量，同时降低管路振动传递、吸收运行噪音。模型所有结构均做了实体化处理，无破面、无重叠面，可直接用于管路装配模拟、工程演示、产品选型展示等场景，各参数化特征保留完整，可根据不同公称通径、压力等级需求快速调整参数生成同系列不同规格的补偿器模型。
