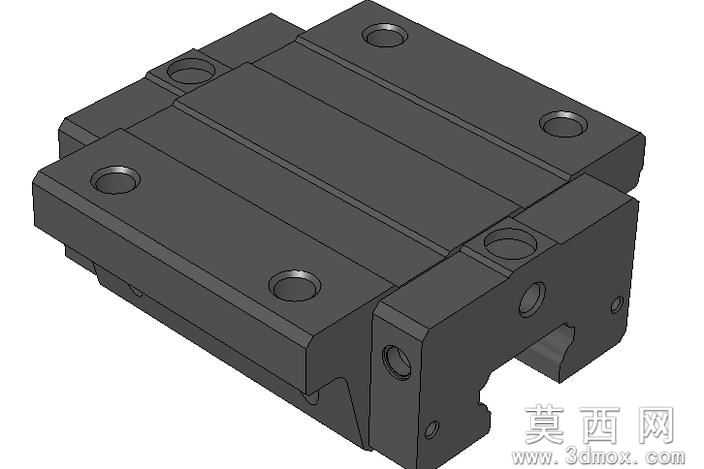

HIWIN法兰式15毫米直线导轨滑块三维建模

本模型为HIWIN规格法兰样式15毫米直线导轨滑块，建模过程以实际工业应用中的导轨滑块实物测绘尺寸为基准，采用SolidWorks进行全参数化三维建模，全程遵循机械设计通用公差标准，保证各结构尺寸的装配合理性。建模初期先梳理滑块的整体功能结构，将其划分为法兰安装基体、滚珠循环通道、端部密封结构、导轨配合型腔几个核心模块，分步进行特征构建。首先通过拉伸凸台命令构建滑块的法兰主体基体，精准绘制法兰端面上的四个安装沉孔特征，沉孔的深度、孔径完全匹配对应规格的内六角安装螺栓尺寸，保证安装时螺栓头部可完全沉入沉孔内不产生干涉。随后构建滑块与导轨配合的内型腔结构，通过切除拉伸命令加工出与直线导轨轮廓匹配的滚道接触面，滚道的圆弧曲率完全适配15毫米规格直线导轨的滚珠直径，保证后续虚拟装配时滑块可沿导轨顺畅滑动无卡滞。在端部结构处理上，分别构建两端的端盖与密封刮油片结构，端盖上设计有精准的滚珠回流通道特征，还原滚珠在滑块内部循环滚动的真实结构，密封刮油片采用薄壁特征建模，还原其贴合导轨表面刮除杂质、留存润滑脂的功能形态。材质设置上，滑块主体赋予高碳铬轴承钢材质，调整材质表面粗糙度参数模拟淬火后精磨的金属哑光质感，安装孔、滚道等精加工面设置更高的光洁度参数，端部密封件赋予丁腈橡胶材质，还原橡胶件的半哑光深色质感。渲染阶段采用工业产品常用的三点布光方式，主光源从斜上方45度投射突出滑块的轮廓立体感，辅助光源补光消除结构暗部的死黑区域，背景采用纯白色突出产品本身，渲染输出的效果图清晰展现滑块的各部分结构细节，包括法兰安装面的平整形态、侧面的注油孔特征、端部的密封结构形态。整个建模过程严格遵循导轨滑块的实际生产结构逻辑，未对功能结构进行简化省略，所有特征均可编辑修改，可直接用于自动化设备的整机虚拟装配、运动仿真模拟，也可作为机械设计教学中直线传动部件的演示模型，帮助设计人员直观理解法兰型直线导轨滑块的结构组成与安装方式，在设备设计阶段可直接调用该模型进行安装位置的布局校验，核对安装孔位尺寸、滑块与周边部件的安全间隙，缩短设备整体的设计周期。
