隐藏式可伸缩车载杯托结构设计

　　日常车载空间的利用一直是内饰结构设计的重点方向，这款可伸缩杯托的设计初衷，就是在不占用车内固定置物空间的前提下，为驾乘人员提供可灵活收放的水杯放置位，解决传统固定杯托位置僵化、闲置时挤占横向空间的痛点。从实际应用场景来看，这类结构除了适配乘用车中控侧位、门板内侧的安装需求，也可拓展到高铁座椅扶手、办公桌面侧边、小型实验设备操作台旁等需要临时放置圆柱形容器的场景，适配直径在60mm到85mm区间的常规水杯、饮料瓶，满足日常置物的通用需求。

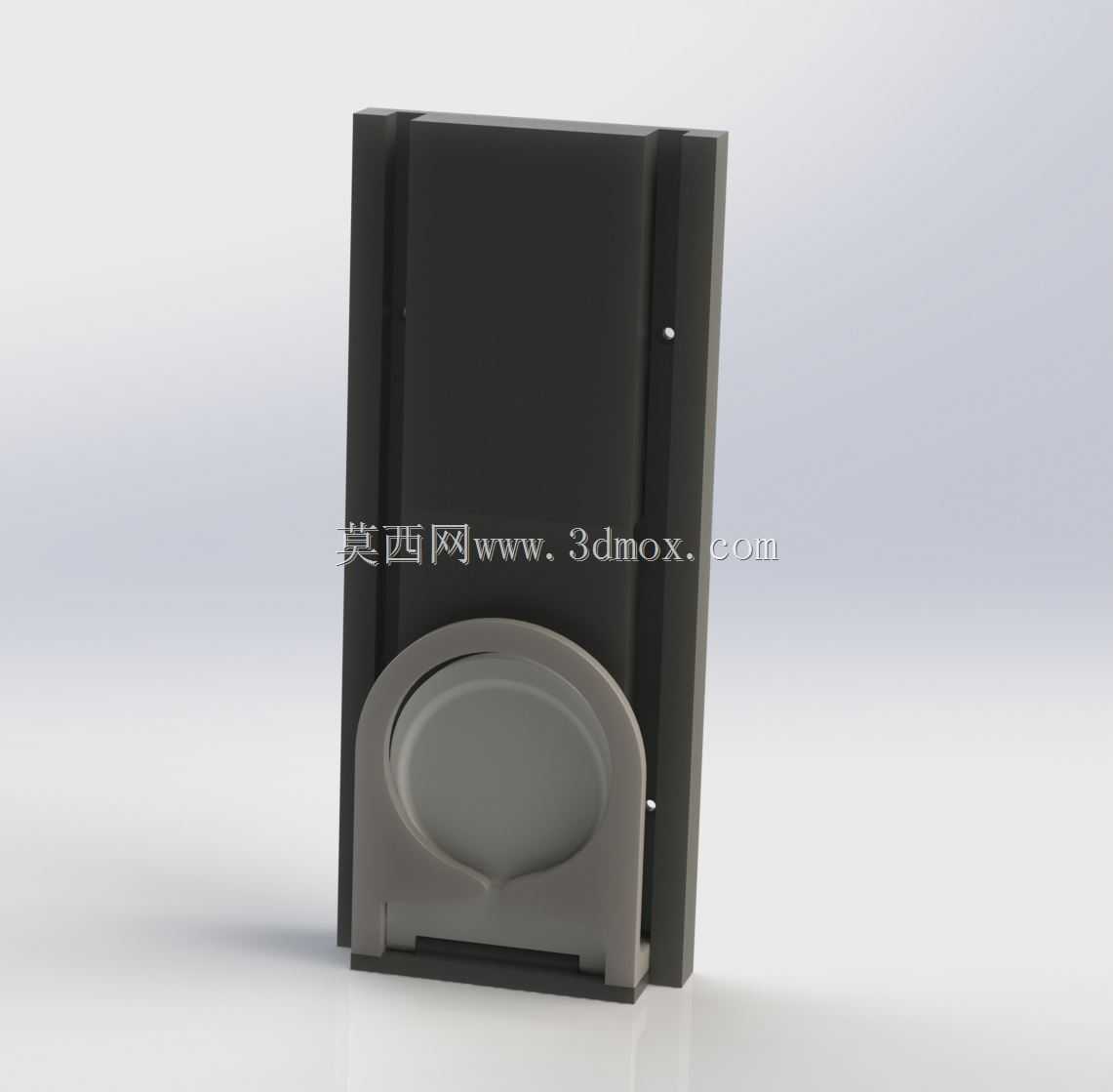

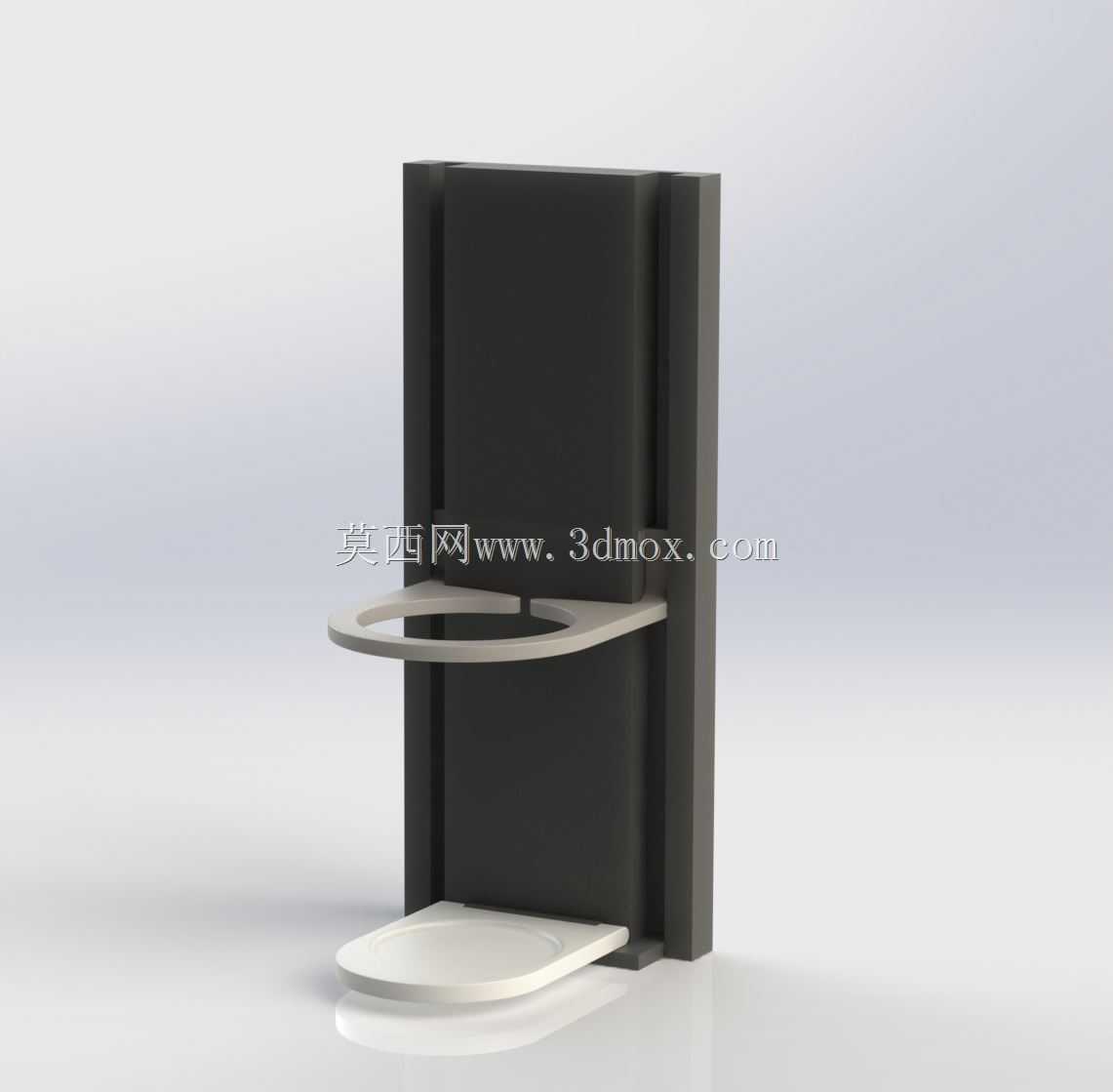

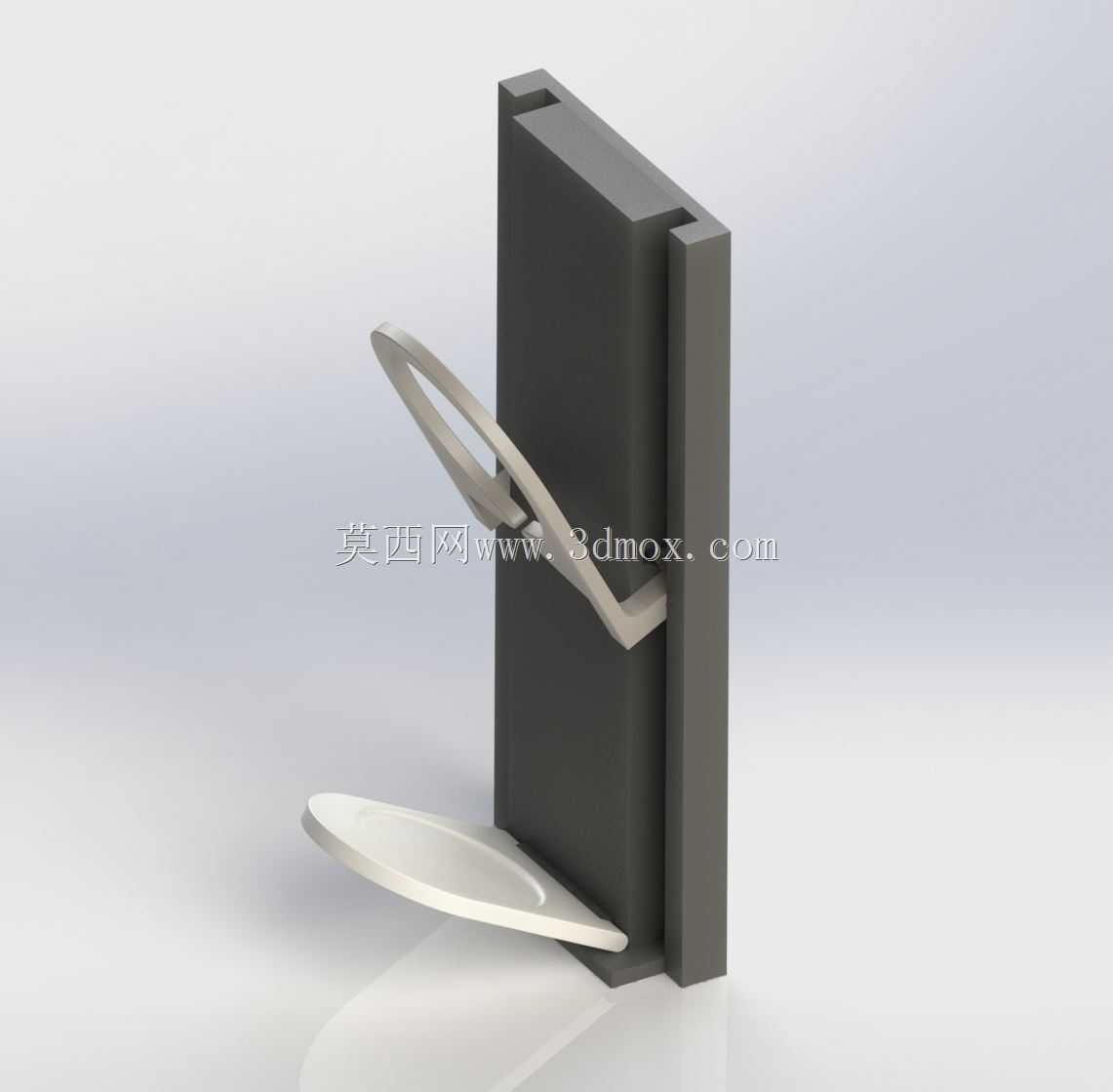

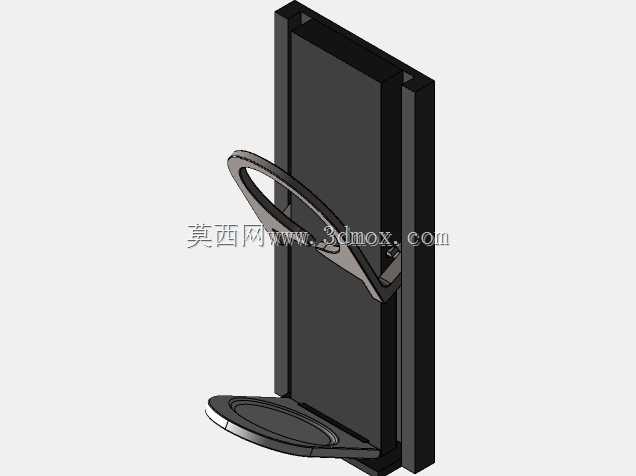

　　从功能实现逻辑来看，这款杯托采用竖向滑动的伸缩原理，未使用状态下，托环与底部承托板完全收合在竖向背板的槽位内，整体外表面与安装基面齐平，不会突出形成磕碰风险，也不会积落灰尘。当需要放置水杯时，只需向上拉动环形托环，托环沿着背板两侧的竖向导轨滑动，当滑动到预设的上限位位置时，内置的弹性定位卡扣自动卡入导轨对应的定位槽，此时底部的承托板会在联动连杆的带动下自动向下翻折弹出，形成水平的承托面，与上方的托环配合形成上下两处限位，将水杯牢牢限制在放置区域内，避免车辆行驶过程中水杯倾倒洒漏。收合时只需向上托住底部承托板，同时将托环向下按压，卡扣脱离定位槽后，承托板会在连杆带动下向上翻折贴靠背板，托环同步下滑到最低位，完成整体收合，整个操作过程单手即可完成，不需要额外的解锁按键，操作逻辑符合日常使用的直觉习惯。

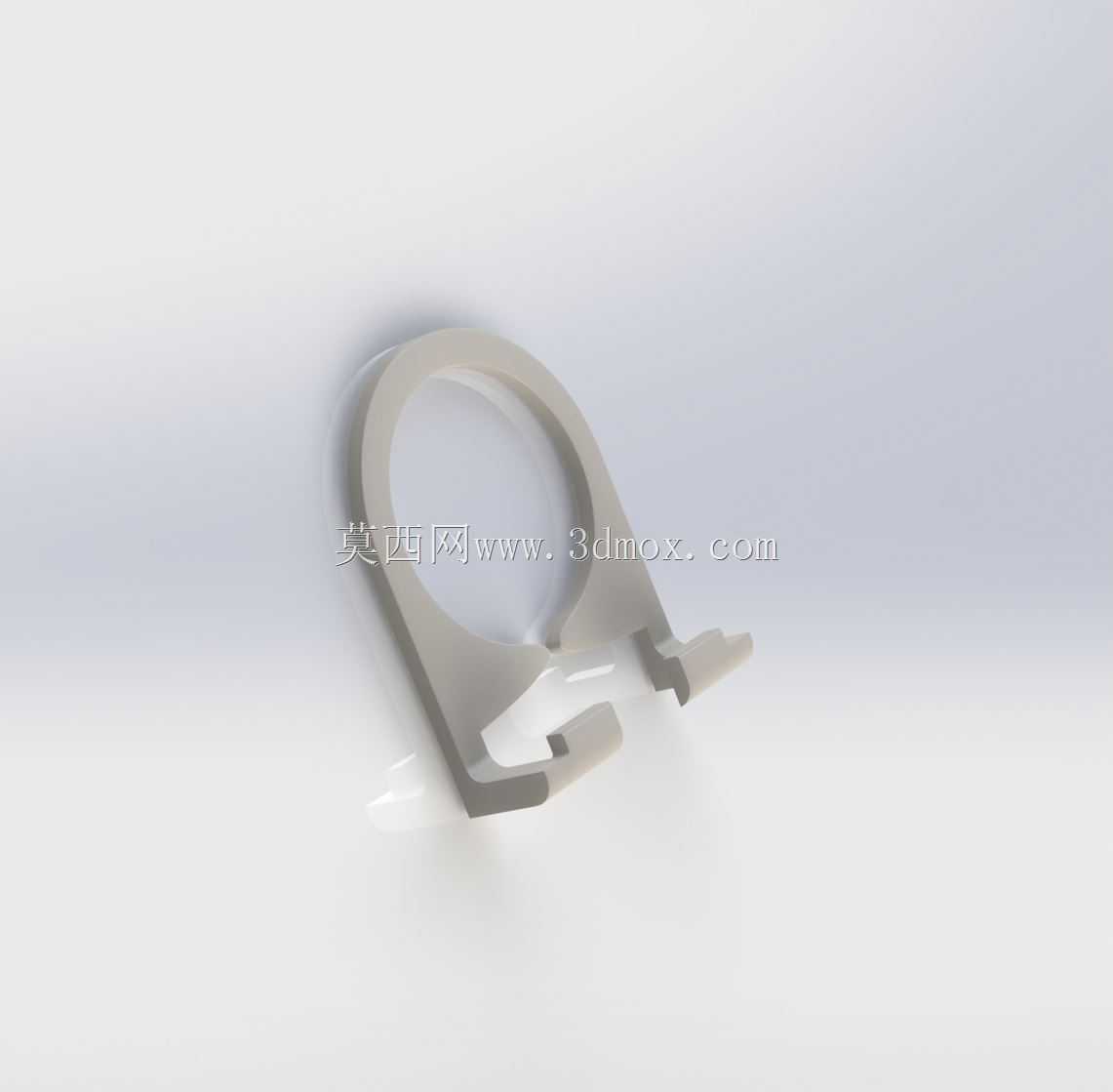

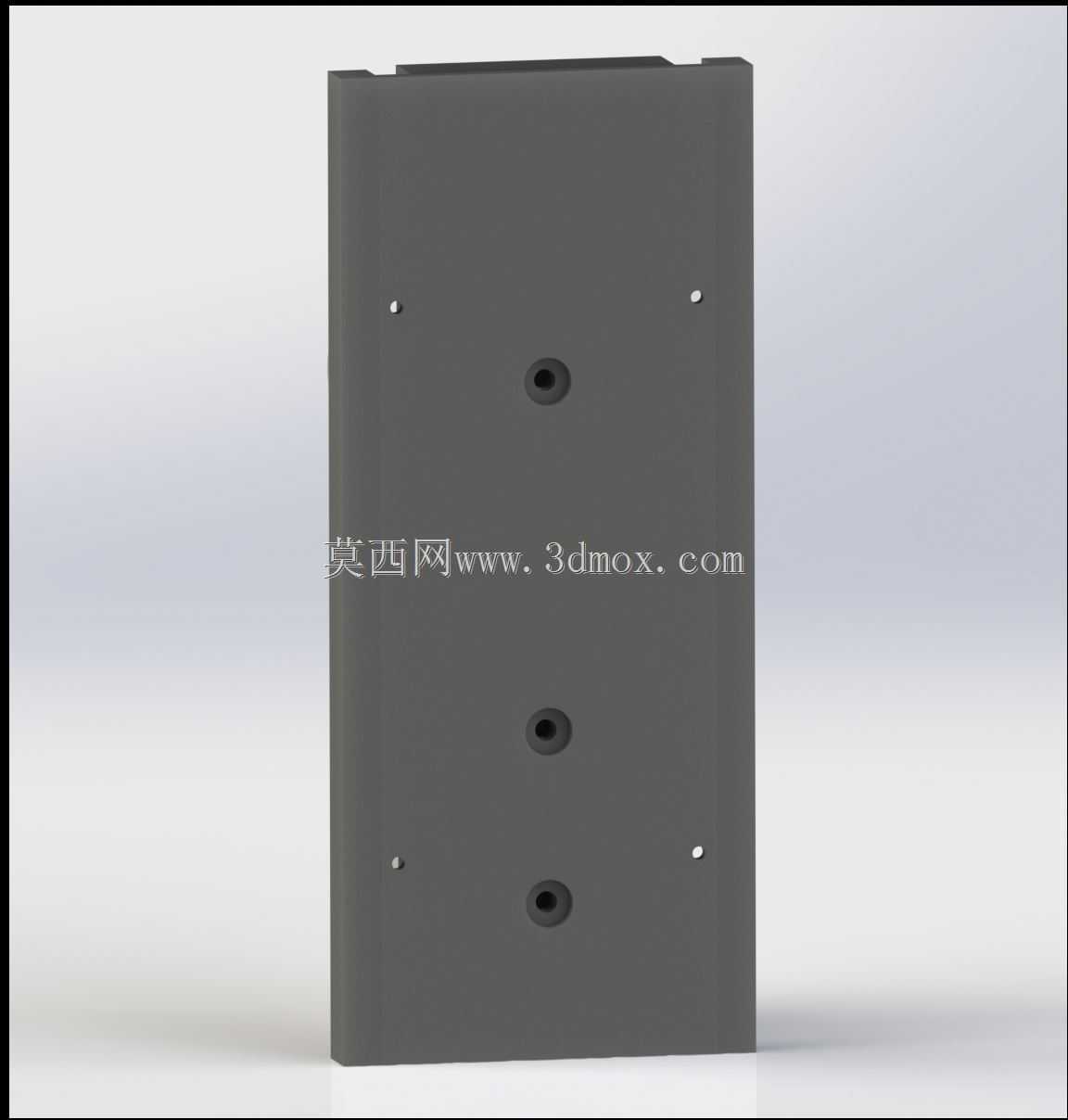

　　在结构设计的细节处理上，竖向背板作为整个部件的安装基准，背面预留了两处螺丝安装孔位，孔位间距按照常规内饰板的安装加强筋位置设定，安装时不需要额外改动基面结构，直接通过自攻螺丝即可完成固定，安装边界的整体厚度控制在28mm以内，收合状态下突出安装面的厚度不超过5mm，不会过多占用安装位背后的隐藏空间，适配绝大多数中空夹层厚度在30mm以上的内饰板、桌板结构。托环采用半开口的C型结构，相比整圆环结构，一方面可以适配直径略大于托环内径的带把手水杯，另一方面在收合时可以给承托板的翻折动作留出避让空间，避免运动干涉。承托板的表面做了浅凹槽的防滑设计，凹槽深度2mm，水杯底部放入后不会因为横向滑动从承托板边缘滑落，承托板的翻折转轴处设置了阻尼结构，弹出时不会因为弹簧弹力过大产生撞击异响，收合时也能保持缓慢贴靠的状态，提升使用的质感。

　　从运动校核的角度来看，整个伸缩行程设定为120mm，这个行程长度既可以保证托环弹出后，承托板与托环之间的垂直距离达到90mm，足够容纳常规高度的瓶装水、保温杯，避免水杯放置后重心过高倾倒，也不会因为行程过长导致背板整体高度过大，挤占过多的安装面竖向空间。导轨的截面采用梯形凸台结构，与托环两侧的梯形滑槽配合，滑动过程中间隙控制在0.2mm以内，既不会因为间隙过大产生晃动异响，也不会因为间隙过小导致滑动卡滞，导轨表面做了光滑的圆角处理，长期反复滑动也不会出现磨损掉屑的问题。定位卡扣采用POM材质制作，本身具备自润滑特性与合适的弹性模量，卡入定位槽时的反馈力度适中，不会出现卡扣过紧难以拉动、或者过松容易自行滑落的问题，经过反复伸缩测试，卡扣的疲劳寿命可以满足万次以上的操作需求，覆盖产品的全使用周期。

　　在材料选型的匹配上，竖向背板与承托板、托环的主体结构采用ABS+PC共混材料制作，兼顾结构强度与表面韧性，日常使用中遇到轻微磕碰不会出现开裂问题，表面可以做哑光皮纹处理，与车内内饰的质感保持统一。转轴处的阻尼片采用硅胶材质，耐温范围覆盖-30℃到80℃，可以适应车辆停放时夏季高温、冬季低温的极端环境，不会因为温度变化出现阻尼失效、粘连的问题。联动连杆采用不锈钢冲压件制作，厚度1.5mm，强度足够承受满杯水的重量负载，长期使用也不会出现生锈、变形的问题。整个结构没有复杂的异形曲面，所有零部件都可以通过注塑、冲压的常规工艺批量生产，装配时只需要将连杆、卡扣、阻尼件依次卡入对应的安装位即可，不需要复杂的紧固工序，生产装配的成本可控，适合批量配套使用。
