笔记本背面硬件集成固定安装支架结构

　　做外场车载测试、工业设备现场调试的工程师大多有过类似的困扰：调试用的CAN总线通讯模块、USB扩展集线器、终端电阻主板这类零散硬件，要么堆在测试台占地方，要么用扎带随便绑在设备外壳上，不仅线束拉扯容易松动导致通讯中断，来回搬运的时候硬件磕碰损坏的概率也很高。这款安装支架的设计初衷，就是解决移动调试场景下多类硬件的集成固定问题，直接依托笔记本电脑背面的闲置空间完成硬件挂载，不用额外携带收纳箱或者固定底座，整套调试设备可以和笔记本一体收纳、一体携带，非常适合需要频繁往返不同测试现场的工况。

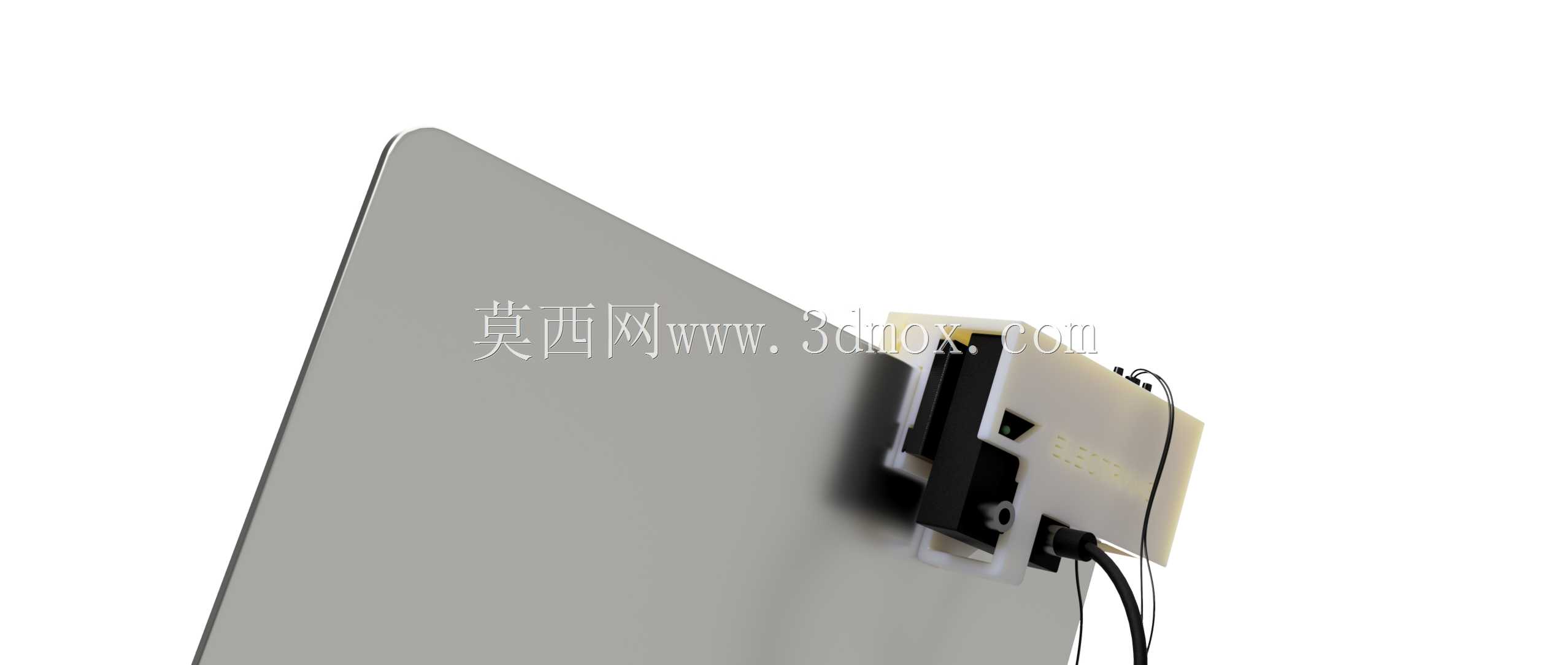

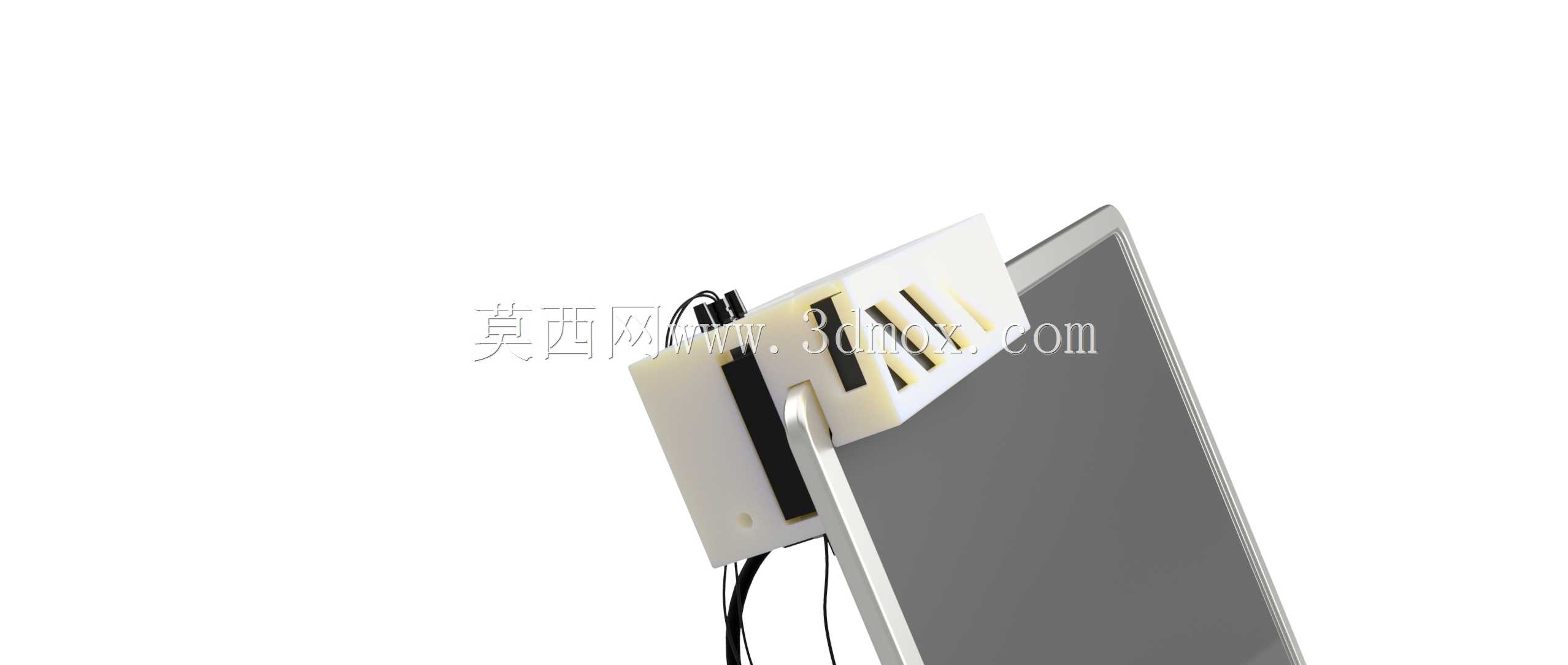

　　从结构设计逻辑来看，支架采用分体式卡装结构，主体承托板贴合笔记本屏幕后盖的曲面弧度做了适配折弯，边缘做了1.2mm的翻边处理，既提升了薄板结构的整体刚性，避免硬件挂载后支架出现下弯变形，也能防止锐边划伤笔记本的金属或者塑料后盖。支架和笔记本的固定没有采用胶粘或者螺丝打孔的破坏性方案，而是利用屏幕上边框与后盖的拼接缝隙做嵌入式卡接，卡接爪的厚度控制在0.8mm，适配绝大多数常规厚度的笔记本屏幕装配间隙，卡接位置内侧贴有0.5mm厚的防滑泡棉，既可以填充间隙避免支架左右滑动，也能防止卡接爪长期挤压在笔记本外壳上留下压痕。

　　硬件安装区域做了明确的功能分区，靠近支架左侧的位置预留了DB9接口的安装让位槽，槽位尺寸刚好匹配标准DB9 CAN总线连接器的法兰安装尺寸，连接器可以直接从支架背面穿入，用两颗M2的小螺丝固定在支架上，接口朝外方便插拔CAN总线线缆，不用在使用的时候反复翻找连接器。紧邻DB9安装位的是蓝牙CAN发射器的固定槽，槽位周围做了三个定位凸点，刚好卡住发射器外壳的三个定位凹槽，发射器放进去之后不会因为设备晃动出现移位，天线位置做了半圆形让位，避免金属支架遮挡蓝牙信号影响传输稳定性。

　　支架右侧区域是USB集线器的安装位，考虑到不同品牌集线器的尺寸差异，这个区域采用弹性卡扣固定，卡扣的张开量有3mm的调节余量，可以兼容宽度在35mm到38mm之间的常规4口USB集线器，集线器的各个USB接口位置都做了对应让位，插U盘、CAN卡、调试数据线的时候不会被支架结构挡住。靠近支架下方的位置是主板安装区，专门用来固定带有焊接端接电阻的通讯主板，这个区域预留了四个M2.5的铜柱安装孔，铜柱高度选的是6mm，让主板和支架板面之间留出足够的散热间隙，避免主板长时间工作的时候热量堆积，同时这个间隙也可以走主板和各个模块之间的连接短线，线束可以顺着支架预留的走线槽排布，用小型线卡固定在槽内，不会出现线束散乱垂落的情况。

　　安装边界方面，支架整体的外轮廓尺寸控制在120mm*85mm以内，安装在笔记本背面之后，不会遮挡笔记本的散热出风口，也不会影响笔记本屏幕的开合角度，屏幕最大开合角度可以保持和无支架状态一致，不会出现支架顶到笔记本C面导致屏幕无法正常打开的问题。支架整体选用3D打印光敏树脂材质制作的时候，整体重量不到30g，挂载所有硬件之后总重量也控制在150g以内，不会给笔记本屏幕转轴增加额外的负重，长期使用也不会导致屏幕转轴松动。如果是小批量加工使用，也可以选用1.5mm厚的ABS板材做热弯加工，成本更低，结构强度也能满足日常携带的抗冲击需求。

　　实际使用的时候，整套硬件固定在支架上之后，所有外接线缆都可以从支架的下侧出线，顺着笔记本转轴的位置排布，不会因为屏幕开合拉扯到线缆接口，相比之前零散放置硬件的方案，整套调试系统的集成度提升非常明显，外场测试的时候只需要带上装好支架的笔记本，不用额外整理零散的模块和线束， setup时间可以缩短一半以上，也避免了来回搬运过程中硬件丢失、接口松动的问题。针对不同型号笔记本后盖弧度的差异，支架的卡接爪位置还做了2mm的前后调节余量，可以根据实际笔记本的厚度微调卡接深度，保证固定的可靠性，不会出现支架轻易从笔记本上脱落的情况。
