按动式伸缩圆珠笔内部结构三维建模

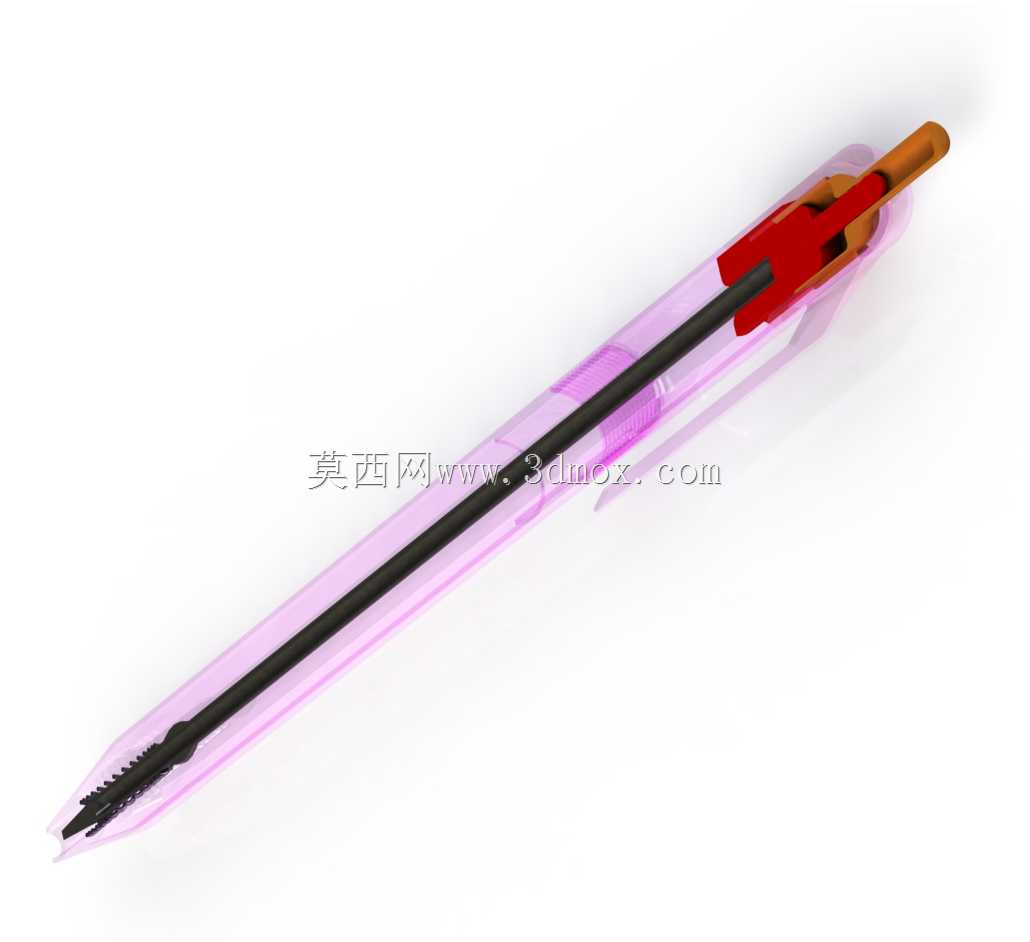

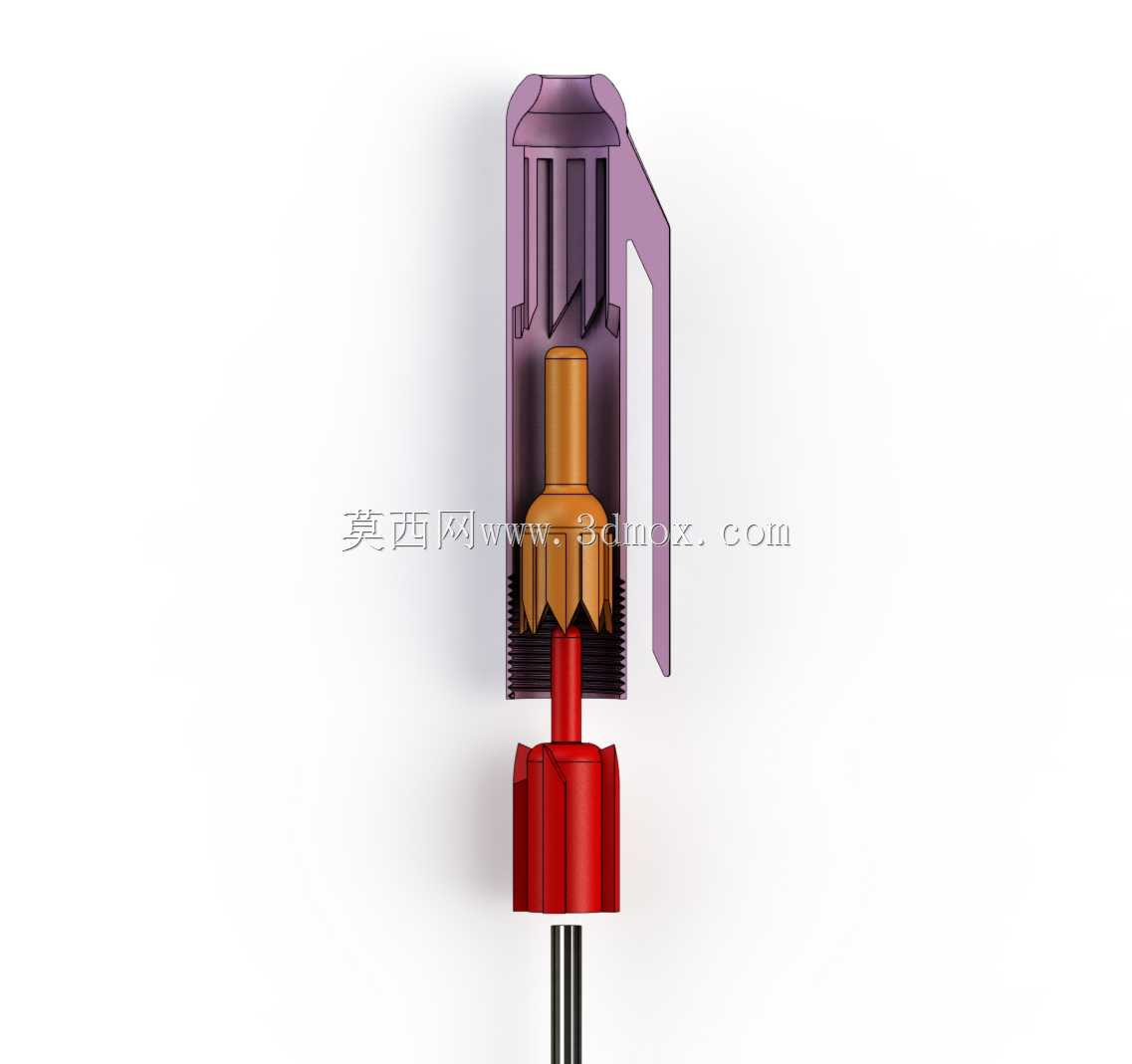

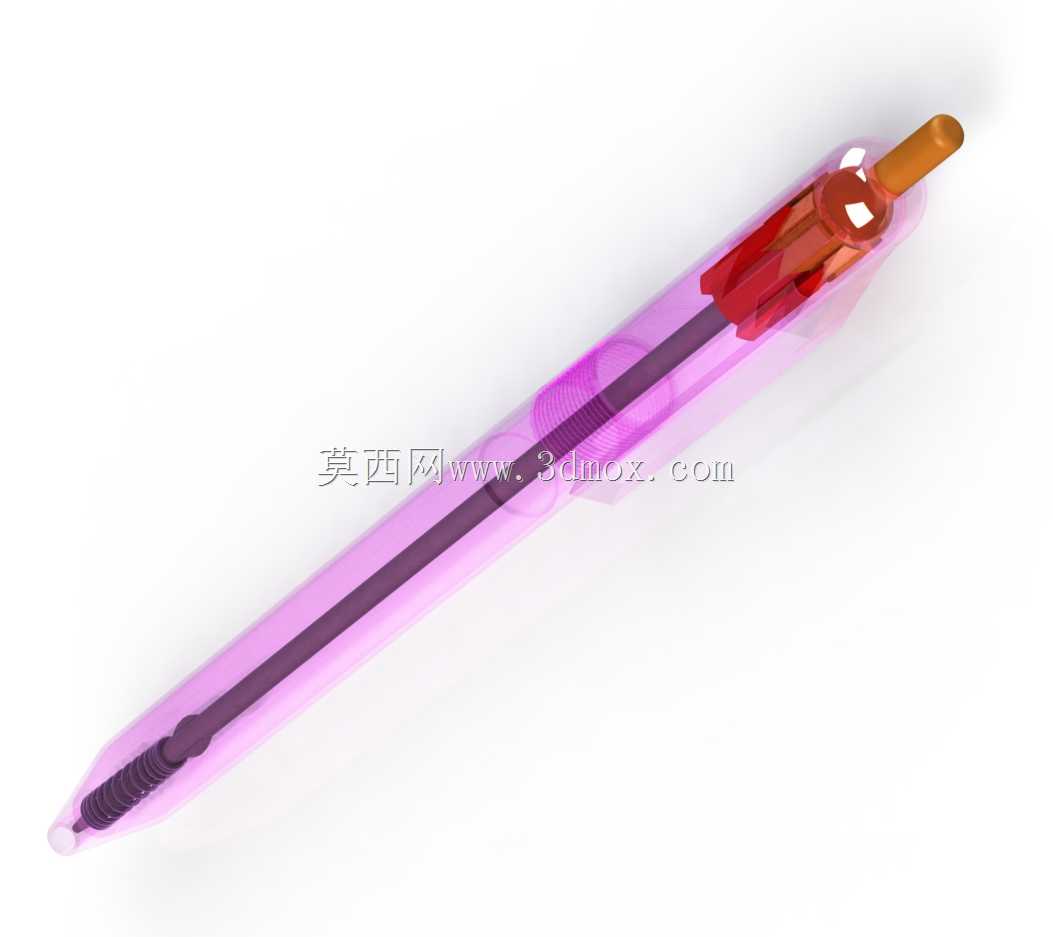

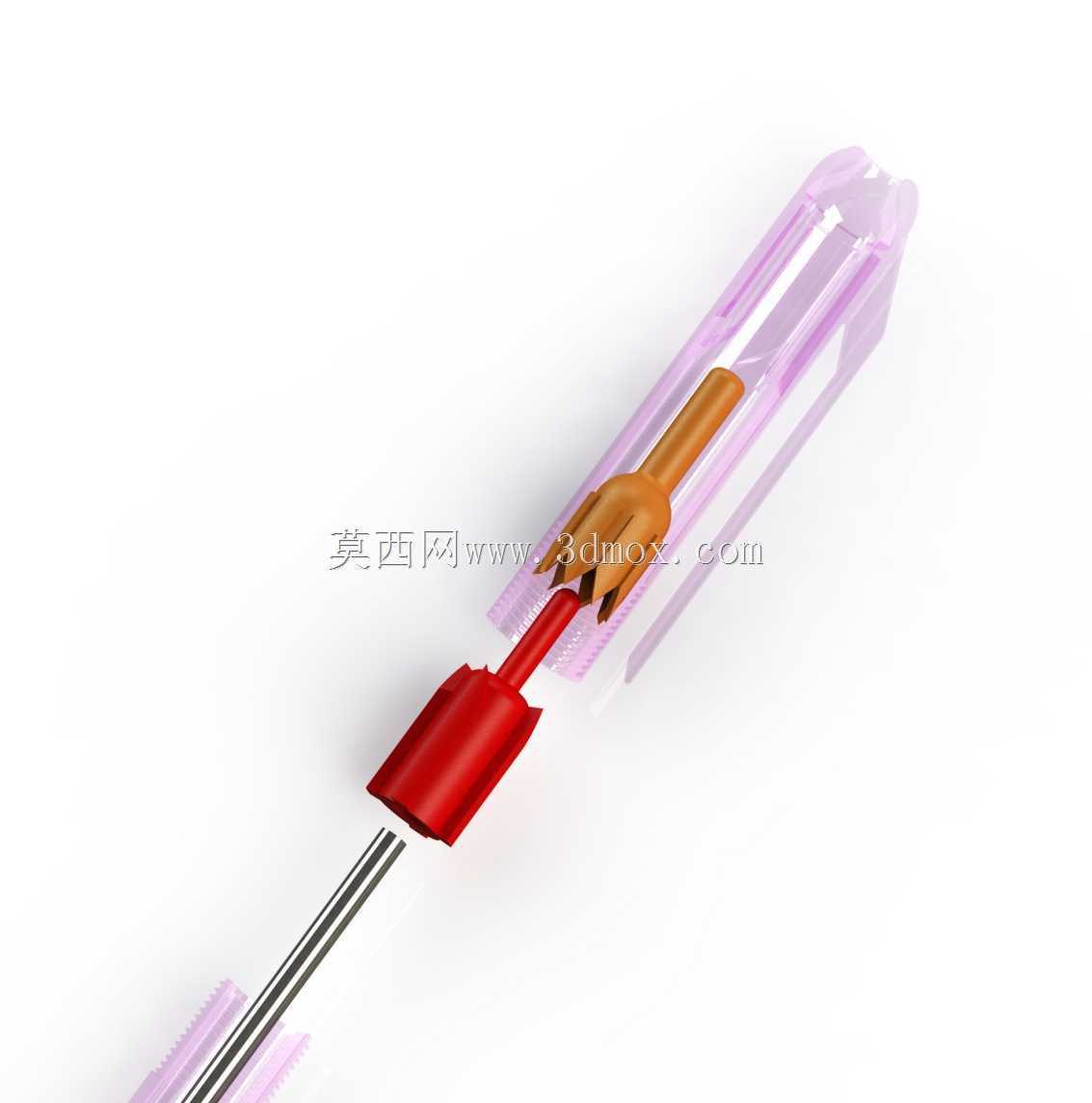

　　日常办公场景中随处可见的按动式伸缩圆珠笔，其核心的伸缩锁定机构是小型往复式机械结构的典型应用，这类结构除了在书写笔具上大量使用，在小型按键触发装置、便携伸缩探针、弹出式卡扣结构中也有同源的设计逻辑，拆解其结构逻辑能给很多小型往复机构设计提供参考。这款模型完整还原了按动笔从外笔壳到内部伸缩组件的全部结构，半透明的笔壳设计可以直观展示内部各零件的装配关系，不需要做剖面处理就能看清内部的传动路径。从实际使用逻辑来看，按动笔的核心需求是单次按压实现笔尖伸出锁定、再次按压实现笔尖缩回复位，整个过程不需要额外的锁止操作，完全依靠内部的棘轮导轨、弹簧复位、卡爪定位三个部分配合完成，模型里完整还原了笔芯尾部的按压顶杆、带螺旋导向槽的棘轮套、

　　提供复位力的压缩弹簧、以及和笔壳内壁配合的定位卡爪，每个零件的配合间隙都按照实际量产笔的装配公差做了还原，不会出现结构干涉或者运动卡滞的问题。做这类小型伸缩结构设计的时候，首先要明确的是行程边界，这款笔的笔尖伸缩行程控制在4mm左右，既可以保证笔尖伸出后有足够的书写露出量，不会因为行程过短导致书写时笔壳端面蹭纸，也不会因为行程过长导致内部弹簧压缩量超过极限，缩短弹簧的疲劳寿命。笔壳的外形采用符合人体工学的圆柱渐变造型，握持位置的直径控制在10mm左右，和成年人手指握持的弧度匹配，长时间握持书写不会有明显的硌手感，笔夹的位置做了加厚处理，保证夹在口袋或者笔记本上的时候有足够的夹紧力，不会轻易脱落。

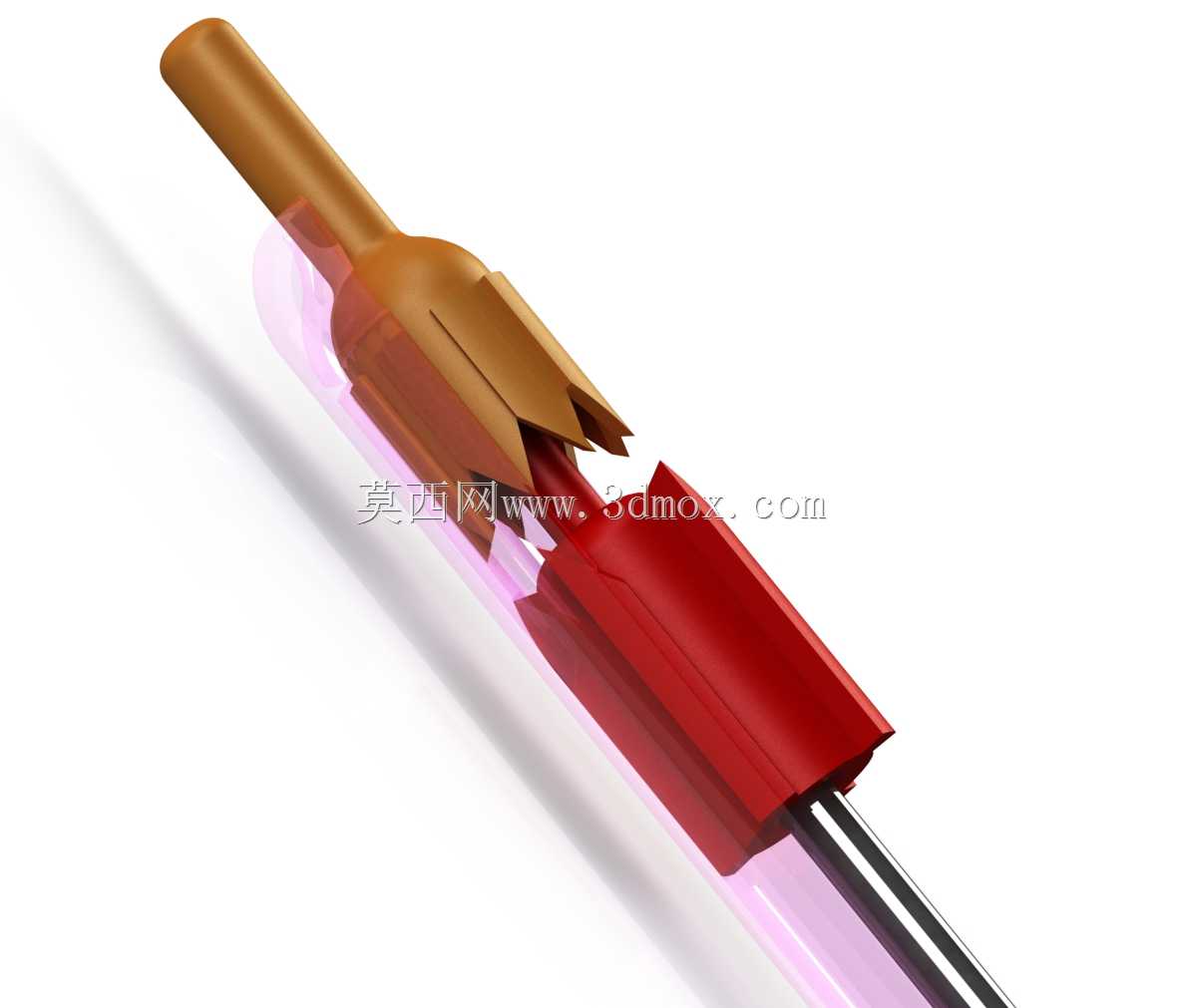

　　内部的弹簧选型参考了常规按动笔的弹簧参数，线径0.3mm，中径3mm，自由长度22mm，预压缩量3mm，按压到位后的总压缩量7mm，弹簧刚度控制在合理区间，按压力度在15N左右，既不会因为按压力度过轻导致误触发伸出，也不会因为力度太大按压时手感过硬。棘轮导向槽的轨迹是整个结构的设计核心，模型里的导向槽采用两段式错位设计，第一次按压时顶杆沿着导向槽的直槽段下行，到位后卡爪在弹簧力作用下卡入定位槽，实现笔尖伸出锁定；第二次按压时卡爪沿着导向槽的斜槽段滑出，在弹簧复位力作用下带动笔芯回缩，完成收回动作，整个轨迹的转角和过渡圆角都做了圆滑处理，避免运动过程中出现卡滞，保证每次按压的动作都顺畅无卡顿。在装配边界的处理上，

　　内部所有运动零件和笔壳内壁的单边间隙控制在0.1mm，既给零件的注塑变形留出了足够的余量，也不会因为间隙过大导致内部零件晃动，按动的时候出现松散的异响。笔芯的固定位置做了周向限位筋，避免笔芯在书写过程中出现转动，保证笔尖的滚珠始终处于正确的书写角度。从结构拓展性来看，这套伸缩锁定机构的尺寸可以根据实际使用场景做等比例缩放，比如调整行程和弹簧参数后，可以用在小型触控笔的伸缩笔尖、便携设备的弹出式按键、小型检测仪器的伸缩测头等场景，只需要根据实际的负载大小调整弹簧刚度和棘轮的卡接深度，就能适配不同的使用需求。很多刚接触结构设计的工程师容易忽略这类小型民用产品的结构细节，实际上这类量产规模极大的小产品，其结构经过了无数次的迭代优化，每个尺寸、每个倒角、每个配合间隙都经过了实际生产和使用的验证，把这类结构的设计逻辑摸透，在做其他小型往复机构的时候能少走很多弯路，避免出现结构原理可行但实际装配后动作卡滞、寿命不足的问题。模型里的每个零件都可以单独拆分，方便工程师在做同类结构设计时直接参考尺寸参数，调整后快速用到自己的设计方案里，不需要从零开始摸索棘轮轨迹和弹簧参数的匹配关系，能有效缩短小型伸缩机构的开发周期。
