SLA光固化打印配套树脂清洗装置

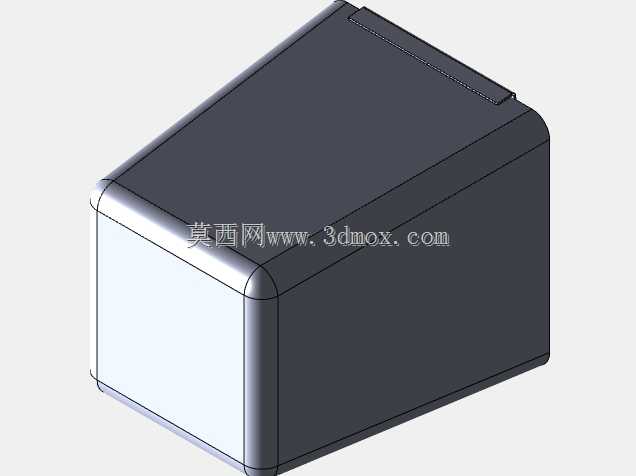

　　在桌面级SLA光固化3D打印的日常生产流程里，刚完成打印的制件表面会附着大量未完全固化的液态光敏树脂，这类残留树脂如果不及时清理，不仅会在制件表面形成流挂、积瘤影响最终成型精度，残留单体还可能持续反应导致制件翘曲变形，甚至对操作人员造成皮肤接触刺激，因此配套的树脂清洗环节是后处理流程里必不可少的工序。这套清洗装置的设计完全围绕桌面级用户的DIY改造需求展开，没有采用工业级清洗设备的复杂密封与防爆结构，而是选用市售常规密封食物容器作为主体储液腔，这类容器本身具备良好的耐有机溶剂特性，能够兼容异丙醇、乙醇等常用的树脂清洗溶剂，同时圆角矩形的腔体结构没有清洁死角，倾倒废液、日常擦拭维护都十分方便，容器自带的密封盖可以在非使用状态下完全封闭腔体，避免清洗溶剂挥发造成的耗材浪费与室内空气污染。

　　设计过程中特意将放置磁力搅拌器的承托网格做了弯曲成型处理，网格整体弧度与容器底部的弧度完全贴合，不会出现放置不平导致搅拌子跳动卡滞的问题，网格的栅格间距经过反复调整，既能够保证制件放置时不会掉落至容器底部接触搅拌子，又不会因为栅格过密阻挡溶剂流动，削弱搅拌清洗的效果。磁力搅拌器选用市售常规小型桌面款即可，无需对设备本身做任何改装，直接将容器放置在搅拌器上方，放入聚四氟乙烯搅拌子后就可以实现溶剂的持续循环流动，相比手动摇晃清洗的方式，搅拌形成的稳定紊流可以均匀冲刷制件的所有表面，包括镂空结构、细小沟槽等手动清洗难以触及的位置，清洗效率能够提升60%以上，同时也避免了手动操作时溶剂直接接触皮肤的风险。

　　从安装边界来看，整套装置的外形尺寸完全适配常规桌面级3D打印的工作台面，容器主体的长宽尺寸控制在200mm以内，高度不超过180mm，加上底部磁力搅拌器的总高度也不会超过250mm，不会占用过多的工作台操作空间，设备放置时只需要保证底部水平，周边预留50mm以上的散热空间给磁力搅拌器即可，不需要额外的固定安装结构，挪动位置、更换溶剂都十分便捷。腔体内部的有效清洗容积可以容纳最大150mm尺寸的光固化制件，完全覆盖绝大多数桌面级SLA打印机的最大成型尺寸，日常使用时只需要根据制件的污染程度调整搅拌时间，一般普通制件搅拌3-5分钟即可完成表面残留树脂的清理，对于带有复杂内部流道的制件，可以适当延长搅拌时间，让溶剂充分进入流道内部带走残留树脂。

　　结构设计上没有多余的复杂零件，承托网格采用耐溶剂的工程塑料制作，长期浸泡在清洗溶剂中也不会出现溶胀、开裂的问题，网格与容器之间没有硬连接固定，需要清洁容器底部或者更换搅拌子时可以直接将网格取出，操作十分简便。容器的侧壁厚度均匀，具备足够的结构强度，日常使用中即使出现轻微磕碰也不会出现开裂漏液的问题，边角位置全部做了圆弧过渡处理，没有尖锐的棱角，避免操作过程中划伤手部。相比市面上成品的树脂清洗机，这套DIY结构的装置成本仅为成品设备的十分之一左右，所有零部件都可以通过常规渠道采购，不需要定制特殊加工件，用户可以根据自己的使用需求灵活调整容器大小、网格高度，适配不同尺寸的打印制件，对于小型工作室、个人3D打印爱好者来说是实用性极强的后处理配套装置。在实际使用过程中需要注意，清洗溶剂需要定期更换，避免溶剂中溶解的树脂浓度过高影响清洗效果，废弃溶剂需要按照危废处理要求妥善处置，不要随意倾倒；搅拌子在使用前需要检查表面是否有破损，避免破损的搅拌子在搅拌过程中刮花容器底部；设备运行时不要将金属物品放置在磁力搅拌器表面，避免影响搅拌磁场的稳定性。整套装置的结构完全围绕实用需求设计，没有冗余的功能结构，所有细节都考虑到了桌面级3D打印后处理的实际使用场景，能够以极低的成本解决光固化打印后树脂清洗的实际痛点。
