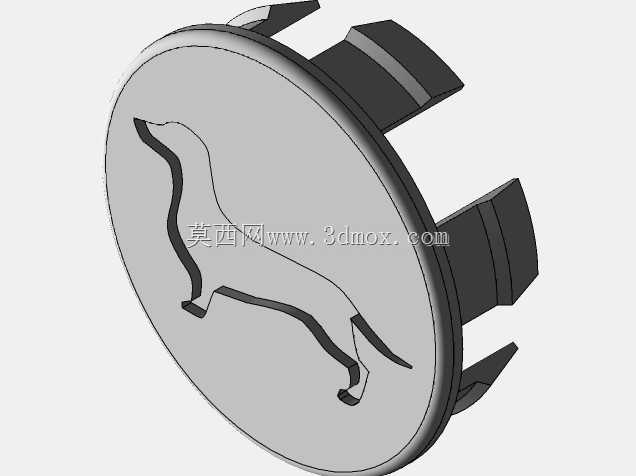

带腊肠犬浮雕的汽车轮毂装饰盖

　　日常做整车外饰件结构设计时，轮毂中心的装饰盖是很容易被新手忽略的小零件，别看它尺寸不大，既要兼顾外观标识的展示效果，又要满足整车行驶工况下的安装可靠性，还要适配轮辋的安装空间，细节处理不到位很容易出现高速脱落、配合间隙不均、标识歪斜等问题。这次做的这款带腊肠犬浮雕的轮帽，是针对个性化改装车型开发的装饰件，首先从安装结构来看，采用的是周向分布的弹性卡扣结构，卡扣沿轮帽圆柱侧壁均匀排布，每个卡扣都做了导向斜面和倒扣止退结构，安装时对准轮辋中心的安装孔位施加轴向压力，卡扣受挤压发生弹性形变滑入孔位，到位后倒扣卡接在轮辋安装孔的背面止口上，不需要额外的紧固件，徒手就能完成装配，后期拆卸维护也只需要用扁平工具沿边缘均匀施力就能撬下，不会损伤轮辋表面的漆面。

　　从功能层面来说，这类轮帽首先是遮挡轮辋中心的轴头、固定螺栓等结构，避免泥水、砂石直接冲刷轴头部位，减缓轴头锈蚀的速度，同时也能让轮毂整体视觉效果更整洁统一；其次表面的浮雕标识是车型个性化特征的一部分，这款做的腊肠犬造型浮雕，凸起高度控制在1.2mm以内，既保证了图案的辨识度，又不会因为凸起过高在车辆行驶时被气流冲刷积灰，也不会在洗车时被高压水枪冲坏。浮雕的边缘全部做了R0.3mm的圆角过渡，没有尖锐棱角，避免加工时出现应力集中，也能提升注塑成型时的熔体流动性，减少填充不满、缺料的缺陷。

　　设计过程中首先要确认安装边界尺寸，轮帽的整体外径要和轮辋中心的沉孔尺寸做间隙配合，单边间隙控制在0.2-0.3mm，间隙过小会导致装配困难，温度变化时塑料件膨胀容易卡滞，间隙过大则会出现安装后晃动、高速行驶时产生异响的问题。轮帽的主体壁厚控制在2mm，周向均匀分布，避免壁厚不均导致注塑成型后出现缩痕、翘曲变形，卡扣部位的壁厚做局部减薄到1.5mm，保证卡扣有足够的弹性变形量，同时在卡扣和主体连接的位置做加强筋过渡，提升卡扣的抗疲劳强度，避免多次拆装后卡扣断裂。

　　从应用场景来看，这类轮帽既可以用于原厂个性化配置车型的配套装配，也可以用于售后改装市场，替换原有车型的原厂轮毂盖，满足车主的个性化装饰需求。实际选型匹配时，首先要确认对应车型轮辋中心孔的直径、沉孔深度，轮帽的卡扣卡接行程要和沉孔深度匹配，保证安装后轮帽的外表面和轮辋表面齐平，不会出现凸起或者凹陷的情况；其次要确认卡扣的卡接力，单卡扣的卡接力控制在15-20N，周向4个卡扣的总卡接力要能满足车辆在最高设计车速下行驶时，轮帽不会因为离心力、气流冲击力出现脱落，同时也要保证拆卸时的力度不会过大，避免拆卸时损坏卡扣。

　　材料选择上一般采用耐候性较好的ABS或者PP+TPE材料，能够适应-40℃到80℃的工作环境温度，避免长期户外暴晒、低温冰冻后材料变脆开裂，表面可以做喷漆、镀铬或者哑光纹理处理，和轮毂的整体质感匹配，浮雕部分可以做分色处理，突出标识的视觉效果。做三维建模时，要重点关注卡扣的变形量校核，通过有限元分析模拟卡扣装配时的变形应力，确保变形量在材料的弹性变形范围内，不会出现塑性变形导致卡接力不足；同时要做动平衡校核，轮帽本身的质量分布要均匀，周向质量差控制在5g以内，避免安装后影响车轮的动平衡精度，导致高速行驶时方向盘抖动。
