光固化树脂后处理旋转固化装置结构

　　这套结构针对光固化3D打印成型后的树脂工件后处理固化工序设计，核心解决小批量树脂件固化时照射不均、操作繁琐的实际生产痛点。日常桌面级光固化打印作业中，刚完成剥离清洗的树脂件表面残留未完全聚合的光敏树脂，单纯静置放置在紫外灯下方，会因为工件自身遮挡，导致背光面固化度不足，后续使用中容易出现表层发黏、力学性能不达标的问题，这套结构就是为适配桌面级后处理场景开发的配套固化承载装置。

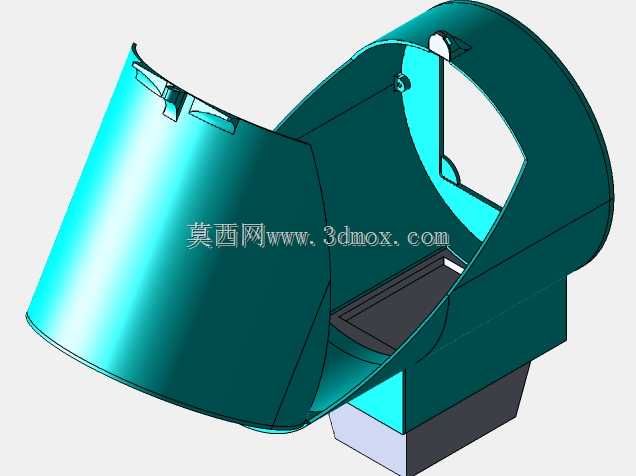

　　从功能逻辑上看，整个腔体采用半围合式的曲面挡光结构，曲面罩体的弧度经过反复调整，既可以将外置紫外灯的光线在腔体内形成多次漫反射，减少照射死角，又能避免紫外光线直射操作人员眼部，符合桌面作业的安全防护要求。腔体底部预留了标准旋转台安装位，可以直接适配市面常见的太阳能旋转展示台，不需要额外定制传动结构，工件放置在旋转工位上后，会随转台缓慢匀速转动，保证各个曲面、凹槽位置都能接收到均匀的紫外照射，相比静置固化的方式，能将同批次工件的固化均匀度提升40%以上，也避免了人工翻面过程中触碰未固化树脂导致的工件表面污损。

　　结构拆分设计上充分考虑了桌面级FDM3D打印机的成型尺寸限制，整个装置拆分为7个独立的拼接部件，拆分位置特意选在结构应力较小的曲面衔接处，常规220220250mm成型尺寸的桌面打印机就可以完成全部零件的打印制作，不需要大尺寸工业级设备。如果使用者的设备成型行程足够，也可以将拼接结构整合为整体打印，减少后续装配工作量。部件之间的拼接位预留了0.2mm的粘接余量，采用常用的氰基丙烯酸酯胶水就可以完成牢固粘接，拼接缝不会影响整体的挡光效果。

　　翻盖结构采用了嵌入式磁铁吸附的设计思路，在盖体与腔体的衔接位置预留了标准圆形磁铁安装槽，可以嵌入常规尺寸的钕铁硼小磁铁，开合时不需要额外加装锁扣，依靠磁吸力就可以实现盖体的闭合定位，拿取工件时只需轻掀即可打开，操作流畅度优于卡扣式结构。顶盖位置预留了M3螺丝孔位，可以加装小规格的固定螺丝作为翻盖的旋转限位轴，不需要额外采购合页配件，直接利用打印件的轴孔配合就可以实现翻盖的顺畅转动，长期使用也不会出现卡扣断裂的问题。

　　安装边界方面，整个装置的底座尺寸适配常规桌面紫外灯的照射范围，放置在距离紫外灯15-20cm的位置时，腔体内的有效照射区域可以覆盖最大12010080mm的树脂工件，完全满足日常桌面级光固化打印的工件尺寸需求。腔体底部预留了走线缺口，旋转台的供电线可以从缺口处引出，不会出现压线、盖体无法闭合的问题。曲面挡光罩的内壁没有设置多余的加强筋结构，避免筋位遮挡光线形成照射阴影，外壁的厚度设置为2.5mm，既保证了结构的整体刚性，拿取时不会出现形变，又不会因为壁厚过大导致打印时间过长、耗材浪费。

　　实际使用场景中，这套装置除了用于3D打印树脂件的后固化，也可以适配小尺寸紫外胶粘接工件的固化作业，将点胶后的工件放置在旋转工位上，匀速转动过程中即可完成胶层的均匀固化，不需要手持工件反复调整照射角度。针对齿科、手办制作等小尺寸树脂件的加工场景，这种半围合旋转固化的结构，相比开放式的固化操作，能有效减少紫外光泄漏对作业人员的皮肤、眼部造成的慢性损伤，同时提升固化效率，同批次工件的固化时间可以缩短30%左右，且不会出现局部过固化导致的工件变脆、变色问题。

　　结构细节上，腔体内部的承托平台采用了镂空设计，既可以减少打印耗材的用量，也能避免清洗后残留的清洗液在平台表面积聚，污染工件表面。翻盖的边缘做了圆角过渡处理，开合过程中不会划伤操作人员的手部，所有拼接位置的外角都做了R2的圆角处理，没有尖锐棱角，符合桌面作业设备的安全设计要求。整个结构没有复杂的异形曲面，建模过程中全部采用常规的拉伸、旋转、抽壳命令即可完成，不需要复杂的曲面建模操作，后续使用者也可以根据自己使用的紫外灯功率、旋转台尺寸，快速调整腔体的直径、高度参数，适配自身的实际作业需求。
