铝型材框架DIY数控CNC加工机架结构

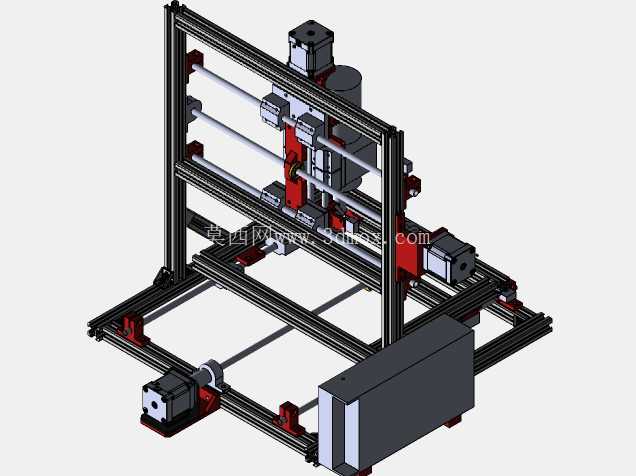

　　这套铝型材搭建的DIY数控加工机架，核心面向个人加工场景、小型工作室的非标零件试制需求，可覆盖软金属、塑料、木材等常见材质的平面铣削、钻孔、浅浮雕加工任务，相比工业级商用CNC设备，其框架结构的可拓展性极强，使用者可根据自身加工行程需求灵活调整型材拼接长度，无需开模定制专用铸件床身，大幅降低小批量定制加工设备的搭建门槛。从结构设计逻辑来看，整套机架采用工业铝型材作为主体承载构件，型材槽道可直接嵌入T型螺栓完成所有部件的固定，无需在型材上额外做钻孔、攻丝工序，装配过程中可反复调整各轴的平行度、同轴度，有效规避焊接机架焊接变形后难以二次校准的问题。

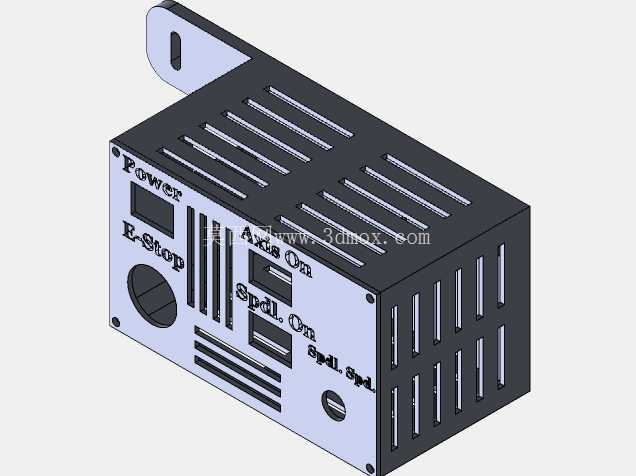

　　三个直线运动轴均采用光轴搭配直线轴承的导向方案，光轴两端通过轴支座固定在铝型材框架上，传动端采用丝杠副搭配步进电机的组合，每个运动轴的电机均通过独立的安装座固定在框架端部，电机输出轴与丝杠通过联轴器直连，减少传动链的回程间隙。Z轴滑台搭载加工主轴的安装位预留了通用夹具的安装空间，可适配不同功率的风冷、水冷高速主轴，满足不同切削负载的使用需求。设备底部的电控箱采用独立安装布局，固定在Y轴框架的侧方位置，可容纳步进电机驱动器、控制板、开关电源等电控元件，电控箱与各轴电机、主轴的走线可沿铝型材槽道布设，通过线槽盖板固定，避免运动过程中线缆与传动部件发生干涉。

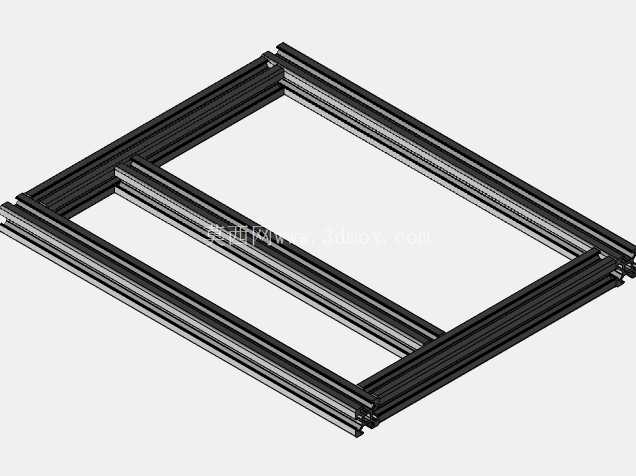

　　从安装边界来看，整套机架的X轴行程由横向两根平行光轴的有效长度决定，Y轴行程由纵向导轨的安装间距决定，Z轴行程由垂直方向光轴的伸出长度决定，装配时需保证X轴两根光轴的平行度误差控制在0.05mm每米范围内，Y轴导轨与X轴运动方向的垂直度误差不超过0.03mm每米，Z轴导向组件与XY运动平面的垂直度需控制在0.02mm每米范围内，才能保证最终的加工精度满足常规非标零件的加工要求。框架底部预留了脚轮或者可调脚杯的安装孔位，使用者可根据场地需求选择移动或者固定安装方式，若用于重切削场景，可在铝型材框架的拼接处加装角码加强件，提升整体框架的刚性，减少切削过程中的机架震颤。

　　这套结构的设计思路完全围绕DIY搭建的便利性展开，所有零部件均采用市面上可直接采购的标准件，无需定制特殊加工件，使用者只需按照装配关系调整各轴的预紧力，即可完成整套设备的基础搭建，后续还可根据使用需求加装防尘罩、冷却系统、自动对刀仪等附加组件，拓展设备的加工能力。在实际使用场景中，这类自制CNC机架常被用于手办模型加工、PCB板制样、小型工艺零件雕刻、教学实验演示等场景，其加工精度可满足非金属零件和低硬度金属零件的加工要求，相比成品设备，使用者可全程参与装配调试过程，更深入理解数控设备的运动原理和精度校准逻辑，对于数控技术学习、小型加工创业都有很高的实用价值。
