油箱液位检测用真空式油尺结构设计

　　在各类燃油存储、液压供油系统的日常运维场景中，油位检测是保障设备稳定运行的基础环节，这款真空式油尺正是针对传统油尺提拉时易带油、读数不准的痛点优化设计的检测部件。从实际使用场景来看，它适配各类中小型燃油箱、液压油箱的油位抽检需求，不管是户外作业的工程机械油箱，还是车间内固定安装的液压站储油腔，都能通过它快速完成油位核查，不需要额外加装电子液位传感器，也不用复杂的校准流程，一线运维人员徒手就能完成检测操作。

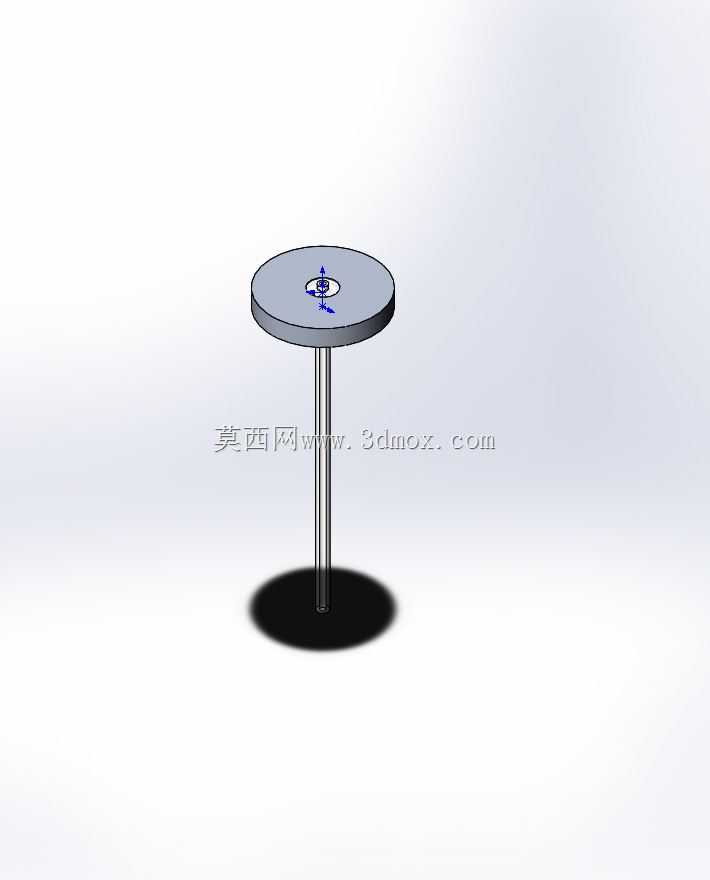

　　这款油尺的核心功能特性依托顶部密封结构实现，当操作人员用手指完全盖住油尺顶部的圆形端盖中心孔位时，尺杆内部与油面之间的腔体会形成稳定真空环境，在大气压作用下，尺杆下端带出的油液会被牢牢吸附在尺身对应位置，提拉过程中不会因为晃动出现油液滴落、油位痕迹偏移的问题，相比传统无密封结构的简易油尺，读数误差能控制在2mm以内，也避免了提尺时油液滴落到设备外壳或地面造成的污染与浪费。

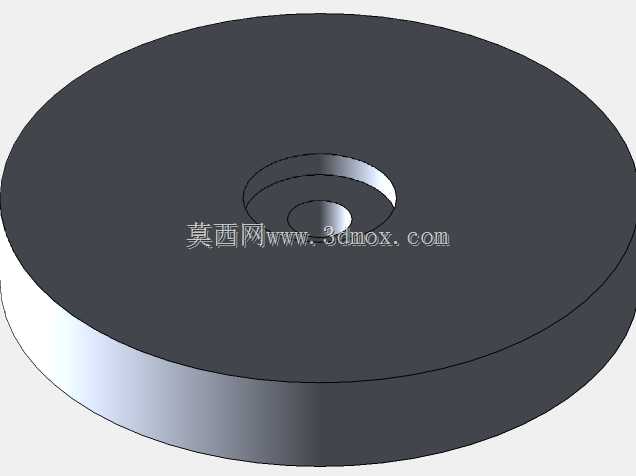

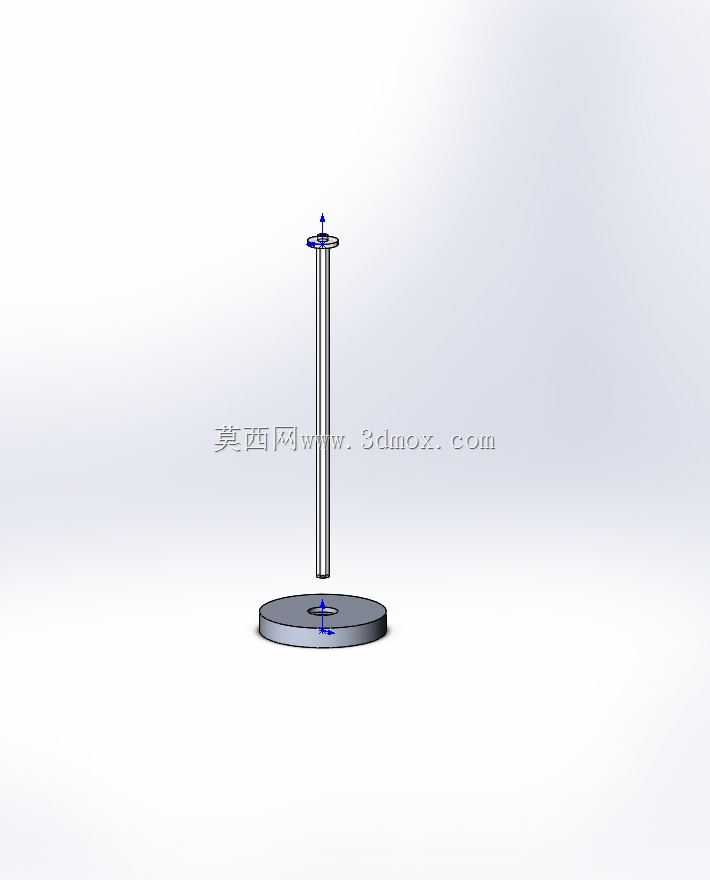

　　从设计思路层面拆解，整个结构做了极简的功能集成，没有多余的冗余零件。顶部的圆形端盖采用大直径平面设计，直径控制在45mm，刚好匹配成年人指腹的按压覆盖范围，不需要额外加装密封胶圈，依靠指腹与端面的贴合就能实现可靠密封，端盖边缘做了1mm的圆角过渡，避免长期使用时边缘划伤操作人员手部。端盖中心的通气孔直径设置为3mm，既保证手指松开时能快速破真空，让尺身带出的油液顺利回流到油箱内，也不会因为孔径过大导致密封时真空建立速度过慢。连接端盖与底部测头的尺杆采用细长圆杆结构，直径4mm，表面做了光滑抛光处理，减少油液粘附残留，尺杆长度根据常规油箱的深度范围设置为300mm，能覆盖绝大多数100L以下小型油箱的全深度检测需求，尺杆表面可以根据实际使用需求蚀刻液位刻度，不需要额外粘贴标识，避免长期接触油液导致刻度脱落。

　　考虑到安装与使用的边界条件，这款油尺不需要在油箱上做复杂的安装结构，只需要在油箱顶部开设直径5mm的通孔，就能直接将尺杆插入油箱内部，顶部端盖的直径大于开孔尺寸，自然形成限位，不需要额外的紧固件固定，插拔操作十分便捷。在结构强度设计上，尺杆与顶部端盖采用过盈压装的连接方式，能承受至少50N的提拉拉力，满足日常反复插拔使用的强度需求，不会出现尺杆与端盖脱落的情况。端盖底部与尺杆连接的位置做了锥形过渡结构，插入油箱开孔时能起到导向作用，即使开孔位置存在轻微的加工偏差，也能顺利插入，不会出现卡滞。

　　在实际使用逻辑上，操作人员只需要手持顶部端盖将尺杆完全插入油箱，直到端盖贴合油箱顶面，此时尺杆底部接触油箱最低位，用手指按住端盖中心的通气孔，缓慢将尺杆垂直向上提拉，提出油箱后观察尺杆上的油痕位置，就能对应读取油箱内的实际油位高度，读取完成后松开按住通气孔的手指，尺杆上粘附的油液就会在重力作用下滴落，也可以直接将尺杆插回油箱，残留油液会顺着尺杆回流到油箱内部，不会造成油液损耗。整个操作过程不需要借助任何辅助工具，单次检测耗时不超过10秒，非常适合日常巡检时的快速油位核查，相比固定式的液位计，它的成本更低，也不存在液位计玻璃破损、密封失效导致漏油的风险，对于小型油箱、移动作业设备的油箱来说，是性价比极高的油位检测方案。

　　从建模细节来看，整个结构的所有棱边都做了合理的圆角处理，没有尖锐的应力集中位置，不管是后期做3D打印样件验证，还是开模批量生产，都能顺利脱模，不需要额外做结构调整。尺杆的直线度公差控制在0.1mm/100mm以内，保证插入油箱时不会因为杆身弯曲出现卡滞，顶部端盖的平面度控制在0.05mm以内，保证手指按压时能形成可靠的密封面，不会因为端面不平出现漏气，导致真空无法建立、油痕脱落的问题。
