小型3D打印Geniva间歇驱动机构

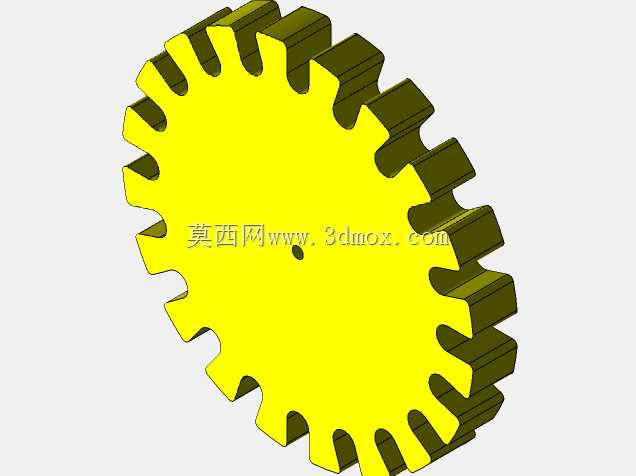

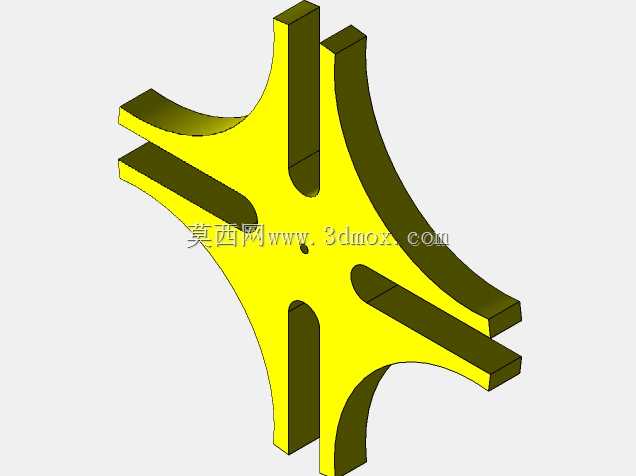

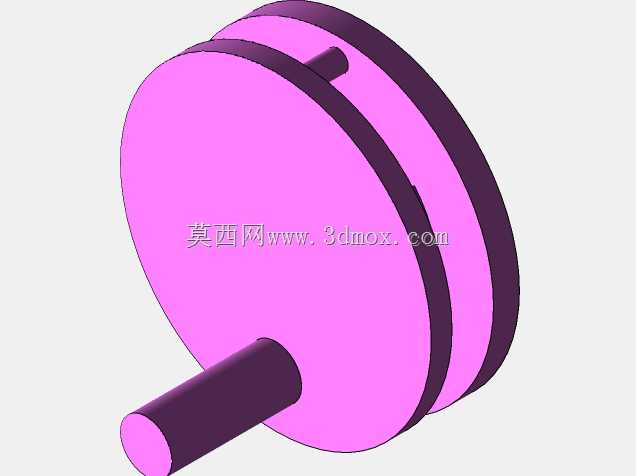

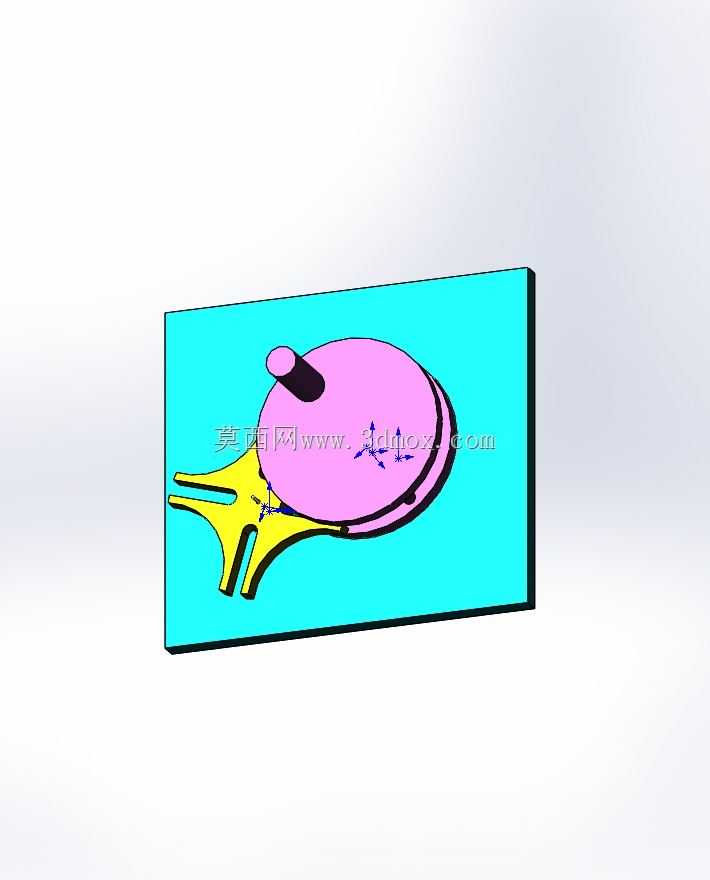

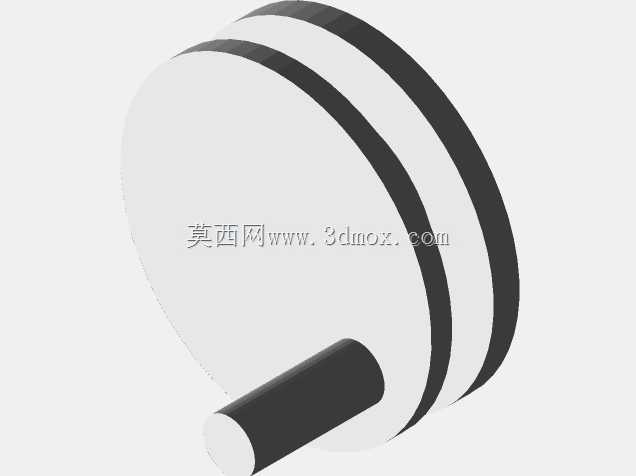

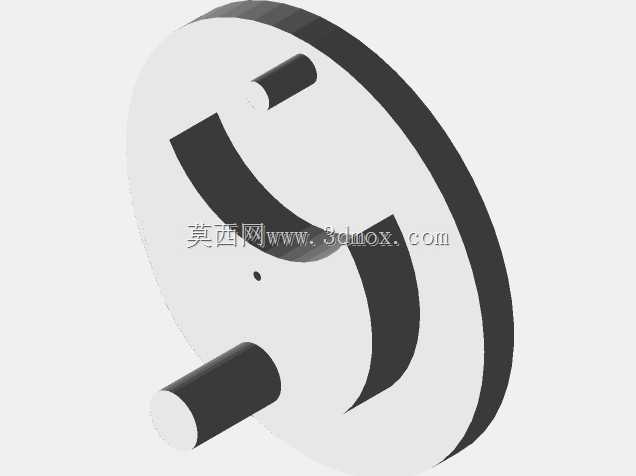

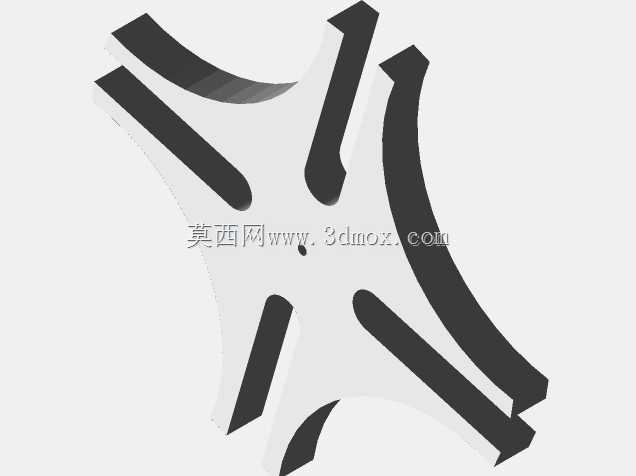

　　这款小型Geniva驱动属于间歇传动类的机械结构，核心功能是将连续的旋转输入转化为周期性的间歇旋转输出，在需要步进送料、周期工位切换的小型自动化场景中有着广泛的适配性。从结构设计逻辑来看，该机构采用了改良型槽轮传动的核心原理，主动拨盘上的圆柱销在进入从动槽轮的径向槽时，会带动槽轮完成固定角度的转位，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会与主动盘上的外凸锁止弧贴合，实现槽轮的位置锁止，避免工位偏移，相比传统外槽轮机构，这款Geniva驱动的结构更紧凑，动程冲击更小，适合小载荷、高频率的间歇传动场景。

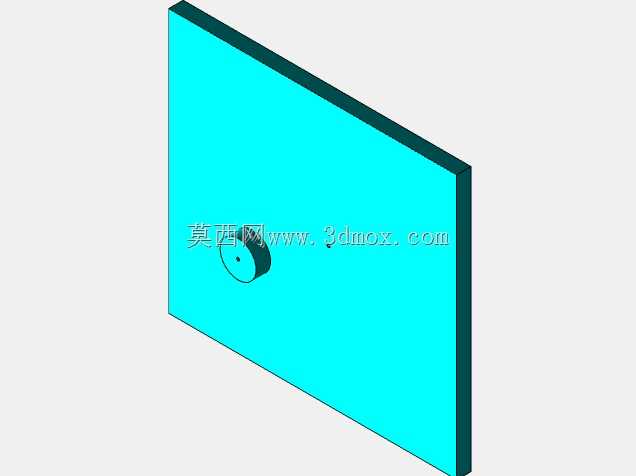

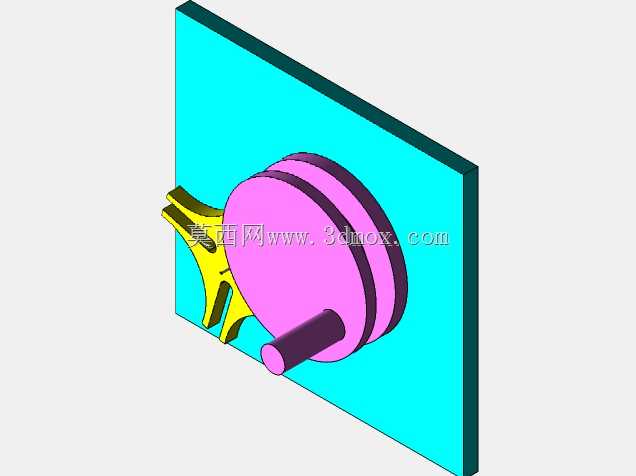

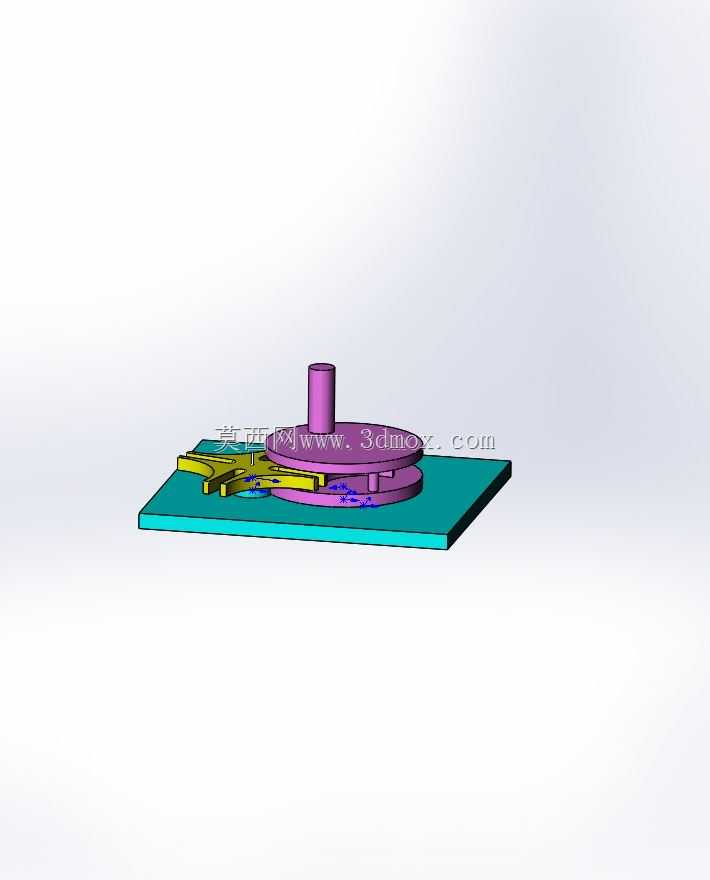

　　在实际应用层面，这类小型间歇驱动常被用在桌面级小型自动化设备的工位切换单元，比如小型零件分拣转盘的驱动、桌面点胶设备的工件转位、教学演示类机械实训台的传动模块，也可作为小型3D打印文创机械玩具的核心传动部件，由于整体结构尺寸小巧，不需要额外配套复杂的减速与锁止结构，能大幅缩小配套设备的整体安装体积。从安装边界来看，该驱动整体采用扁平式布局，主体为圆盘式结构，主动轴与从动轴平行布置，轴向厚度控制在极小范围内，安装时只需要在安装基板上预留两个对应轴径的安装孔，固定主动端的驱动电机与从动端的输出转盘即可，不需要额外设计复杂的支撑机架，安装容错率较高，即使是3D打印制作的非标安装板也能满足装配精度要求。

　　设计过程中针对3D打印的工艺特性做了专门的结构优化，所有零件均采用无支撑打印的结构设计，避免了支撑拆除带来的配合面精度损失，主动拨盘与从动槽轮的配合间隙预留了0.2mm的打印公差余量，即使采用普通FDM3D打印机制作，也能保证传动过程无卡滞、无虚位。锁止弧的配合面采用了圆弧过渡设计，减少了锁止与解锁瞬间的刚性冲击，降低了传动过程中的噪音与零件磨损，圆柱销与拨盘采用一体化设计，不需要额外装配金属销钉，进一步简化了装配流程，普通爱好者只需要按照装配关系将各零件拼接，即可完成整个驱动机构的组装。

　　从功能特性来看，该驱动的输出转位角度固定，每一次主动轴旋转一周，从动轴完成固定角度的步进输出，传动比稳定，不会出现丢步问题，相比采用步进电机直接驱动的间歇转位方案，不需要配套复杂的电机驱动程序与位置传感器，纯机械结构的可靠性更高，在电磁环境复杂、不适合布置电子元器件的场景中有着不可替代的优势。同时该结构的传动效率较高，主动端只需要采用小型减速电机甚至手动旋钮即可驱动，不需要大扭矩的动力源，进一步降低了配套设备的成本与体积。

　　在结构细节处理上，从动槽轮的槽口处做了倒角导向设计，方便圆柱销顺利滑入槽内，避免装配误差导致的卡滞问题，主动轴与从动轴的轴孔均设计了标准的D型切面，与配套的D型输出轴配合时可以传递更大的扭矩，不会出现轴与孔之间的相对滑动。整体结构没有复杂的曲面与异形结构，所有零件均为等壁厚设计，既适合3D打印快速制作，也适合采用注塑工艺批量生产，在小型自动化设备的快速原型开发阶段，可以直接打印该结构进行功能验证，大幅缩短开发周期。
