趣味键盘格斗摇杆键帽改装结构

　　做了快十年结构设计，经手的工业传感、工装夹具类模型数不清，这次做的这个键盘格斗杆，说穿了是给常玩格斗类游戏的外设爱好者做的键帽替换件，不是工业级操作杆，这点一开始就要明确，别和设备上的工业操纵杆混为一谈。

　　先讲实际使用场景，日常用普通键盘玩格斗游戏的时候，方向键或者WASD键位的按压行程短，手指需要频繁在几个按键间切换，搓招的时候很容易按错键位，尤其是需要快速输入方向组合指令的时候，平面键帽的触感反馈没有杆式结构清晰，很多老玩家会专门改装方向键区域，把常用的方向键换成凸起的杆式结构，手指搭在上面就能靠腕部摆动完成方向输入，不用频繁抬指找键位，这个结构就是针对这个需求做的。

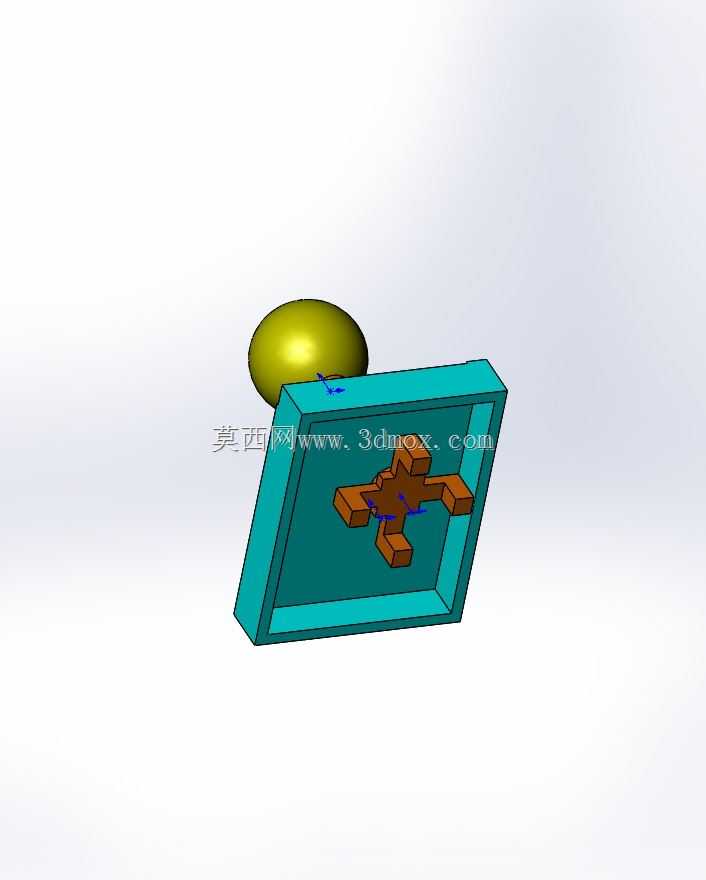

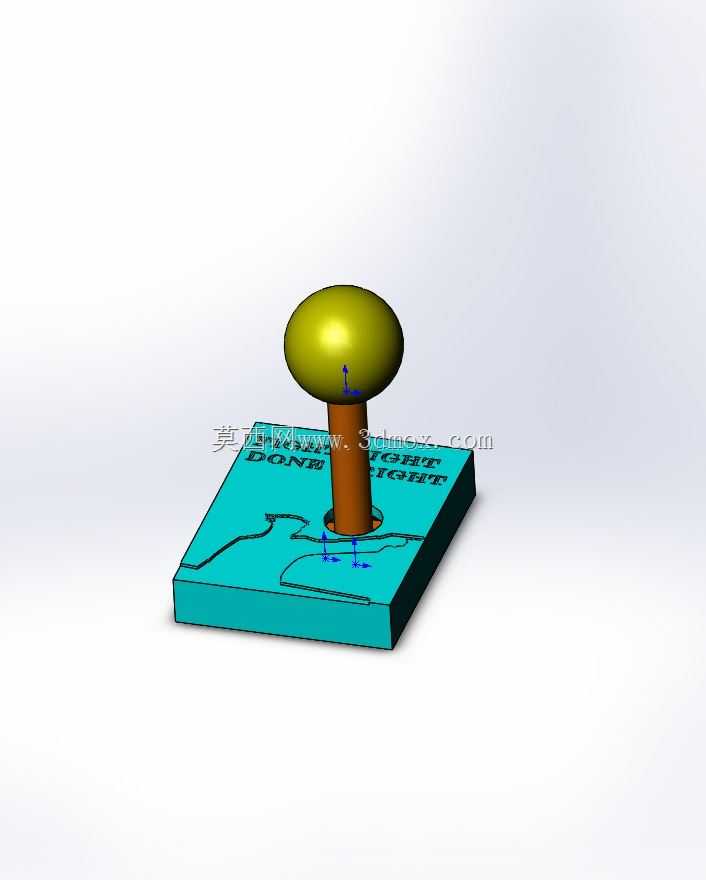

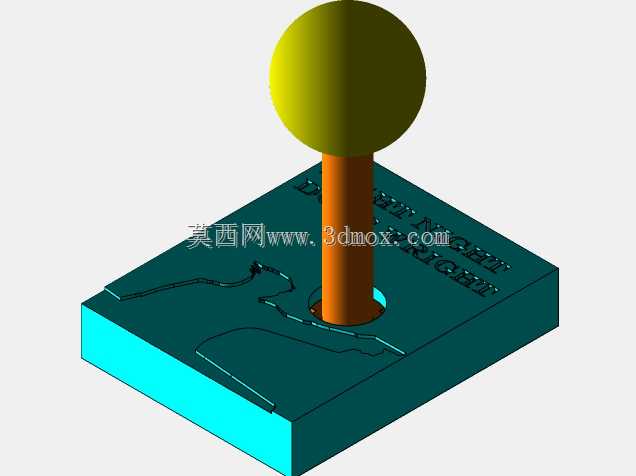

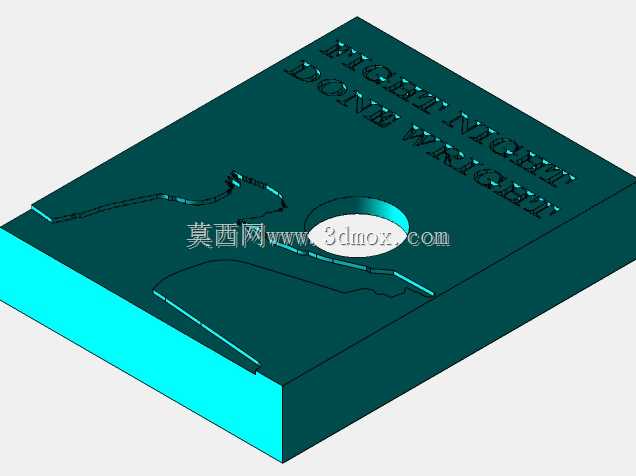

　　从结构设计思路来说，整个零件分三个部分，最下方是和键盘轴体配合的安装底座，中间是支撑立柱，最上方是椭圆形的握持手托。底座部分的尺寸完全适配常规十字轴机械键盘的轴芯，安装的时候不需要额外改装轴体，直接拔下原有键帽，把这个底座对准轴芯按下去就能卡紧，和普通键帽的安装方式完全一致，不会破坏键盘本身的结构。底座的上表面做了和键盘键帽高度匹配的下沉轮廓，安装之后底座上表面和周围相邻键帽的上表面基本齐平，不会出现凸起过高刮蹭手指的问题，底座上的轮廓线是做的装饰性纹路，没有实际功能，纯粹是做外观区分，避免整个底座太单调。

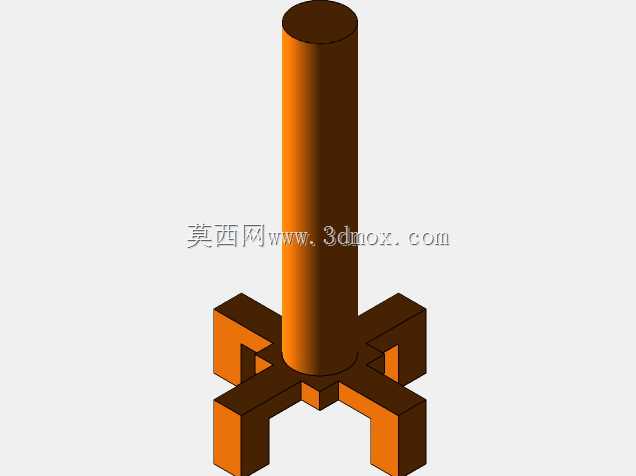

　　中间的支撑立柱是连接底座和手托的部分，直径做的是8mm，这个尺寸是反复调整过的，太细的话手指搭上去会晃，长期用容易出现根部应力断裂，太粗的话又会挡住周围的按键，按相邻按键的时候会蹭到立柱。立柱的高度是18mm，加上顶部手托的厚度，整个结构从键盘面板到手托最高点的高度是32mm，这个高度刚好能让手指自然弯曲搭在手托上，腕部不用抬得太高，长时间操作也不会累。立柱和底座、手托的连接位置都做了R1.5的圆角过渡，避免直角位置出现应力集中，毕竟这个零件是频繁受力的，每次摆动方向的时候根部都会受交变应力，圆角过渡能大幅提升结构的抗疲劳强度，就算用的是普通PLA材料3D打印，正常用个一两年也不会断。

　　顶部的椭圆形手托是直接和手指接触的部分，长轴22mm，短轴16mm，表面做的是光滑弧面，没有做防滑纹路，因为手指搭上去的时候，椭圆形的轮廓本身就能提供足够的定位触感，不需要额外的防滑纹，光滑表面也不会磨手指。手托的弧面是按照指腹的自然弧度做的，手指放上去的时候能完全贴合，不会有硌手的感觉。

　　关于安装边界要特别说明，这个结构只适合替换单个按键，一般是替换方向键的上键或者中心定位键，安装之前要确认周围按键的间距，常规机械键盘的按键中心距是19.05mm，这个立柱的位置在底座中心，安装之后立柱边缘距离相邻按键的边缘有5mm左右的间隙，正常摆动的时候不会碰到周围的键帽，不会影响其他按键的正常按压。如果是用在键距更小的薄膜键盘上，就要先测量键距，确认有足够的摆动空间再安装，不然会出现卡键的问题。

　　从功能特性来说，这个结构本质上就是一个异形键帽，没有额外的电子元件，不需要接线，不需要驱动，安装之后和普通键帽的触发逻辑完全一样，只是把平面的按压操作变成了杆式的摆动按压，手指往哪个方向扳动，就会压下对应方向的轴体？不对，要纠正，这个是单键替换的，不是那种四方向的街机摇杆，它就是替换单个按键，比如你把上方向键换成这个，要按上的时候就往下按手托，和按普通键帽的触发方式一样，只是握持的手感不一样，哦不对，之前的理解有偏差，仔细看模型结构，底座是单轴安装的，就是单个键帽的替换件，不是多方向的摇杆，它的作用就是让你按这个键的时候，手指有个杆可以搭着，不用精准摸平面键帽，尤其是盲操作的时候，手一搭就能摸到这个凸起的杆，直接按下去就行，适合那种需要频繁按同一个按键的场景，不光是玩游戏，平时做设计频繁按快捷键的时候也能用，比如把常用的确认键或者删除键换成这个，盲操作的时候不用找键，一摸就到。

　　设计的时候特意没有做多余的卡扣或者固定结构，就是靠十字轴的卡紧力固定，和普通键帽的固定力一致，拔下来的时候用拔键器就能正常取下，不会损伤轴体。整个零件的壁厚做的是2mm，不管是3D打印还是注塑生产，这个壁厚都能保证足够的强度，同时不会太重，不会因为自身重量压下轴体出现误触发的问题。之前测试的时候试过3mm壁厚的版本，重量太大，装在轴上有时候会自己压下去触发，2mm壁厚的版本重量刚好，和普通ABS键帽的重量差不多，不会出现误触的问题。

　　另外要提的是，这个结构不适合用在需要大力按压的场景，它就是个外设改装的趣味零件，不是工业设备上的操作杆，不要把它装在机床、控制柜这类工业设备上当操纵杆用，它的强度达不到工业使用的要求，只适合桌面键盘这类轻载、小按压力的使用场景。很多人做这类改装件的时候容易把强度做的过高，导致整个零件太重，反而影响键盘的正常使用，这个设计在强度和重量之间做了平衡，既能满足日常使用的强度要求，又不会因为重量问题导致误触。

　　从建模的角度来说，整个零件都是规则的回转体加拉伸特征，没有复杂的曲面，建模的时候先画底座的十字安装孔，再拉伸底座轮廓，做装饰纹路，然后拉伸立柱，做根部圆角，最后做顶部的椭圆手托，扫掠出弧面就行，没有什么难的建模步骤，重点是尺寸的配合，尤其是十字安装孔的尺寸，要和常规机械键盘轴体的十字芯尺寸匹配，公差控制在0.1mm以内，太松的话装上去会晃，太紧的话按下去拔不下来，还容易把轴芯拔坏。之前做第一版的时候十字孔做小了0.2mm，装的时候把轴芯都顶歪了，后来调整了公差，现在的尺寸装上去松紧度刚好，和普通键帽的安装手感一致。
