铣削加工方块类传感器基座结构

　　这类铣削成型的方块基座，是接触式位移传感器、压力传感器在工业检测工位上最常用的安装载体之一，在自动化产线的尺寸检测工位、工装夹具的定位校验模块、实验台的传感器固定单元里都能见到它的身影。很多一线做设备改造的工程师都有体会，传感器安装如果没有刚性足够的基座，检测过程中很容易因为设备振动出现数据漂移，尤其是在高速冲压、铣削加工的工位旁，振动幅值大，普通的薄安装板根本没法保证检测精度，这种整块坯料铣削出来的方块基座，自身刚性足够，能把传感器的检测基准牢牢固定在需要的位置，避免因为基座形变带来的检测误差。

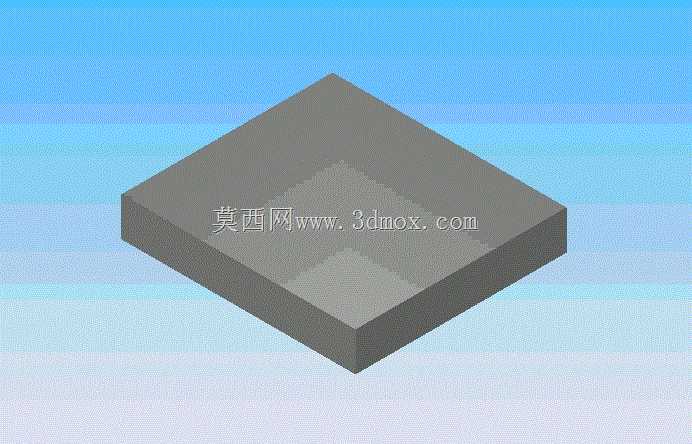

　　从设计思路上看，这个结构没有做多余的异形轮廓，整体采用规整的长方体构型，首先是考虑到铣削加工的工艺性，六面平整的坯料在普通立式铣床上就能完成全部加工，不需要定制特殊夹具，装夹的时候直接用平口钳夹持侧面就能找正，加工工序少，单件生产的时候效率很高，学生做机加工实训或者小批量做设备配件的时候，这种结构的加工容错率也高，不容易因为装夹偏差导致零件报废。基座的上表面预留了传感器的安装贴合区域，中间的凹陷结构是为了给传感器的探测端留出活动空间，避免传感器安装后探测头和基座表面发生硬接触，同时这个凹陷区域也能容纳少量的安装碎屑，不用每次安装都反复清理整个贴合面，减少现场维护的工作量。

　　从安装边界来看，这种方块基座的底面是完全平整的安装基准面，可以直接通过螺栓固定在型材工作台、工装板或者设备的安装立面上，不需要额外加工定位槽，安装的时候只需要打表找正侧面的直线度，就能保证传感器的检测方向和被测面垂直。整体的厚度设计兼顾了刚性和安装空间，不会因为过厚占用太多垂直方向的安装位置，也不会因为过薄导致拧紧安装螺栓的时候基座发生翘曲。侧面的垂直面可以作为辅助定位基准，在需要多方向安装传感器的时候，直接在侧面加工螺纹孔就能拓展安装位，不用重新制作基座，适配性很强。

　　实际使用的时候，这种铣削基座的材质一般选用45号钢或者6061铝合金，根据现场的使用环境选择，如果是在油污多、切削液飞溅的机加工工位，选钢件做发黑处理就能满足防锈需求，如果是在实验室或者洁净度要求高的检测工位，选铝合金做阳极氧化，重量更轻，拆装也更方便。加工的时候需要重点保证上下两个平面的平行度，以及安装面和侧面的垂直度，形位公差控制在0.02mm以内，就能满足大部分工业传感器的安装精度要求，不需要做后续的磨削加工就能直接使用，对于很多做小型自动化设备的团队来说，这种结构的配件加工周期短，成本可控，是传感器安装方案里性价比很高的选择。很多刚接触结构设计的从业者容易在传感器安装件上做很多复杂的减重或者造型结构，反而忽略了最核心的刚性和加工便利性，这种简洁的铣削结构恰恰抓住了安装基座的核心需求，没有多余的设计，所有结构都是为了保证安装稳定性和加工效率服务，在很多教学实训项目里，这类零件也是用来练习铣削平面、台阶面加工的典型案例，能让学习者快速掌握平口钳装夹找正、铣削参数调整、平面度检测的基础机加工技能。
