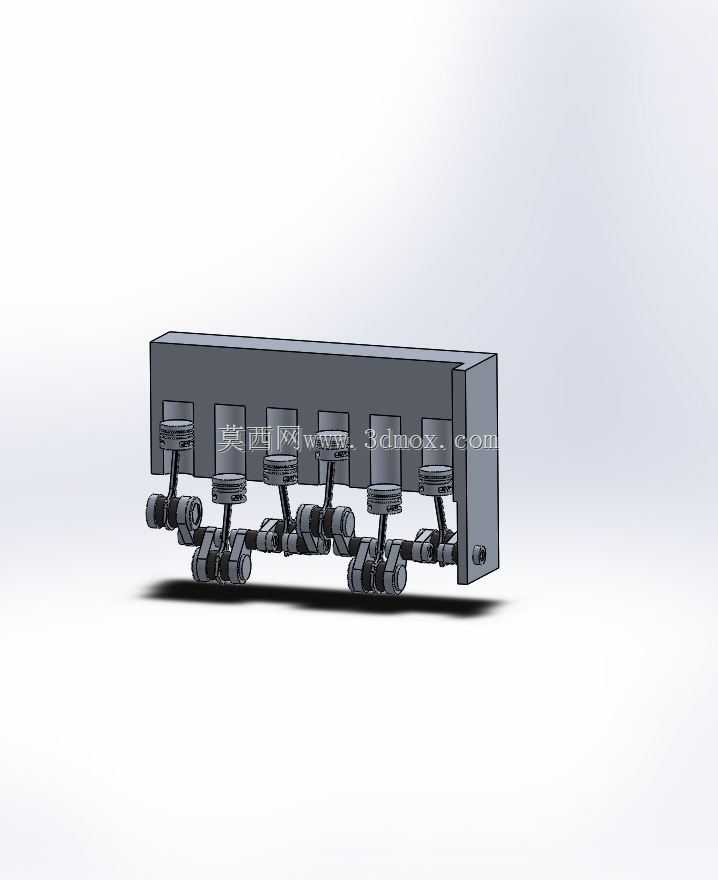

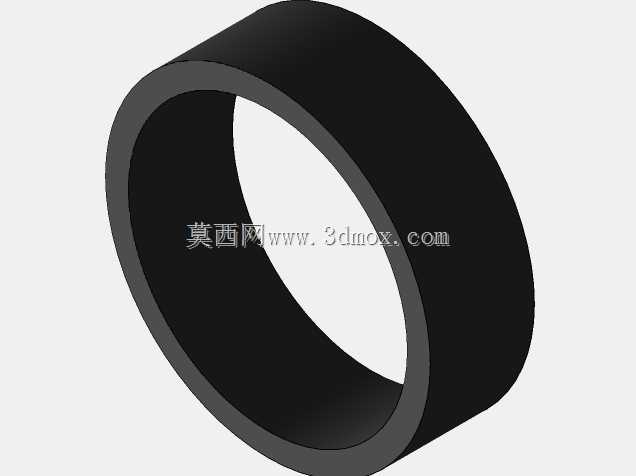

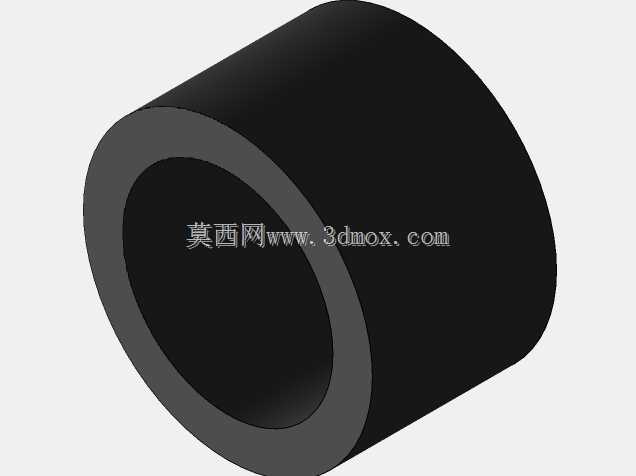

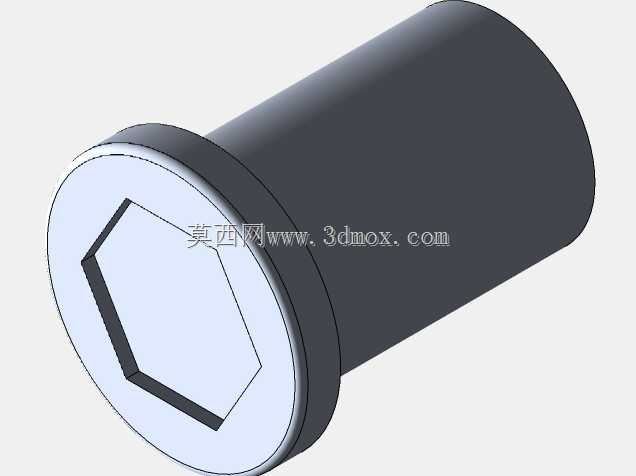

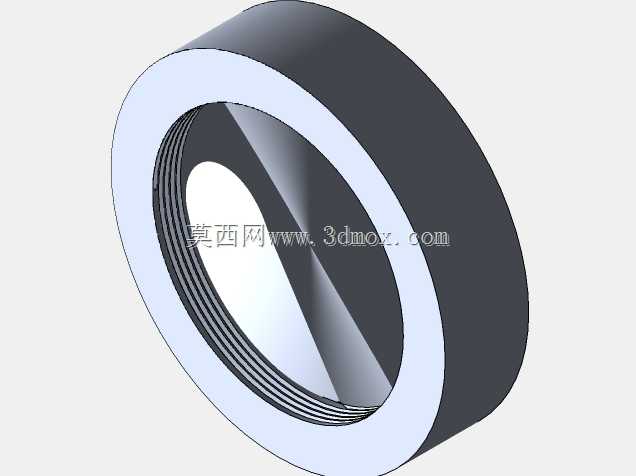

直列六缸发动机曲柄连杆机构教学演示结构

　　这套直列六缸动力单元的结构建模，完全围绕内燃机核心工作逻辑展开，所有部件的装配关系都严格遵循量产机型的实际约束，没有做过度的艺术化简化，适合作为动力结构认知、曲柄连杆运动仿真的基础参考载体。从实际应用场景来看，这类直列六缸结构因为自身做功冲程的重叠度高，运转平顺性远优于四缸机型，早年广泛搭载在中高端乘用车、重载商用车以及固定动力机组上，即便当下小排量增压机型成为主流，直列六缸的动力输出线性、NVH表现优势依然无法被完全替代，很多工程教学场景中都会选用直列六缸作为内燃机结构讲解的典型案例，能帮学习者快速理解四冲程内燃机的进排气、做功、压缩全流程的部件配合逻辑。

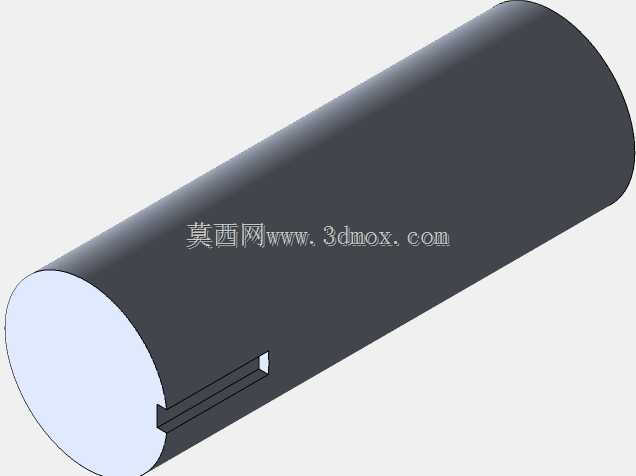

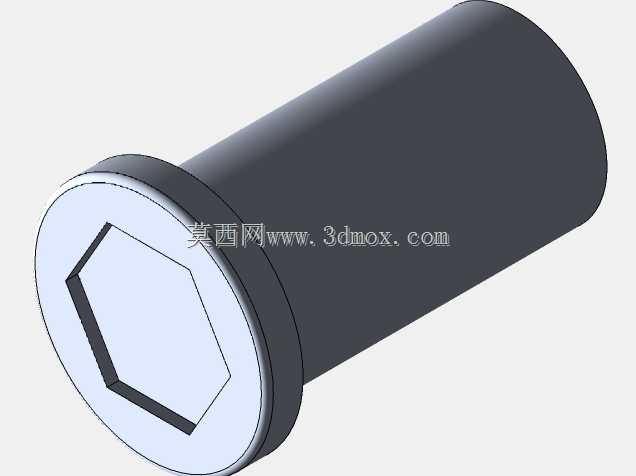

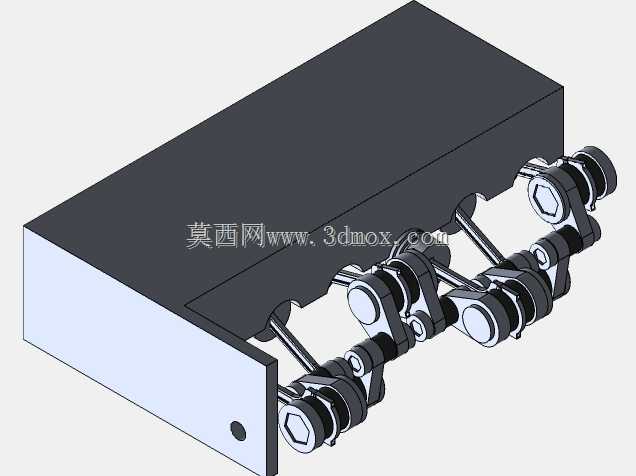

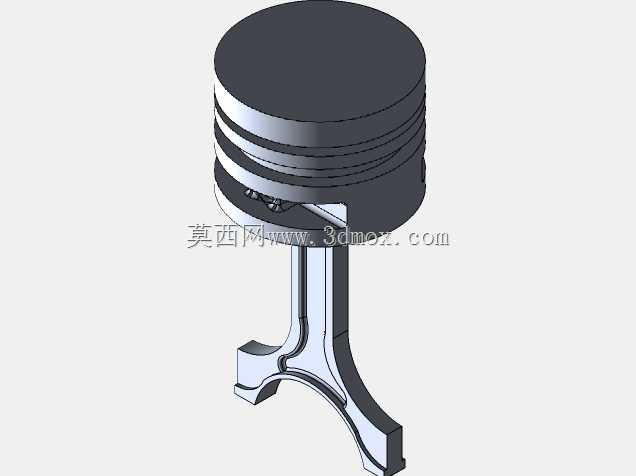

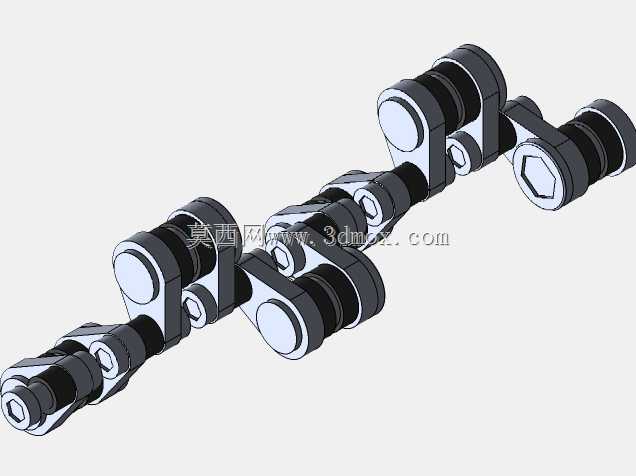

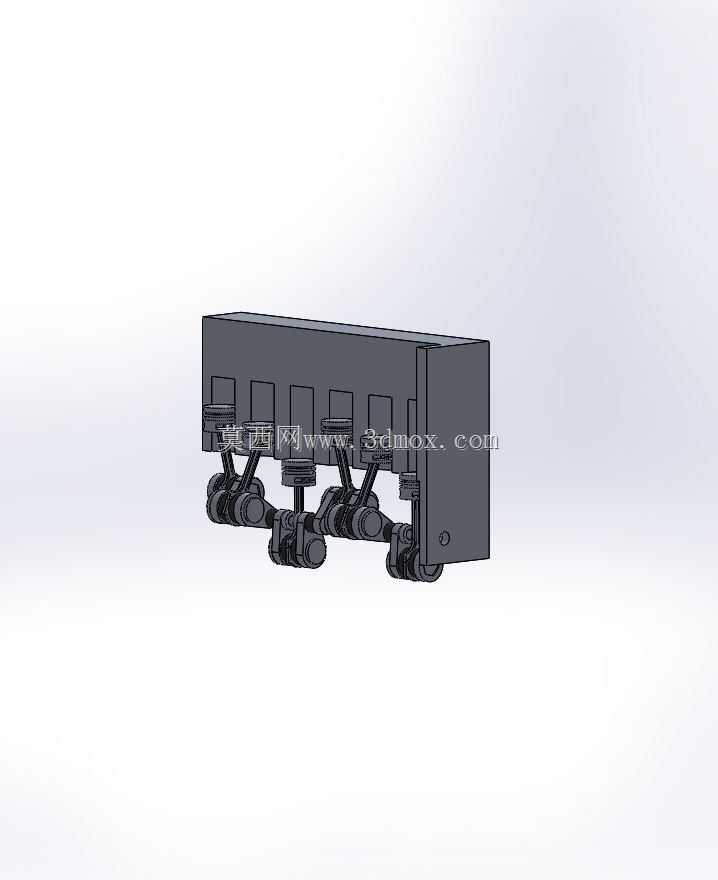

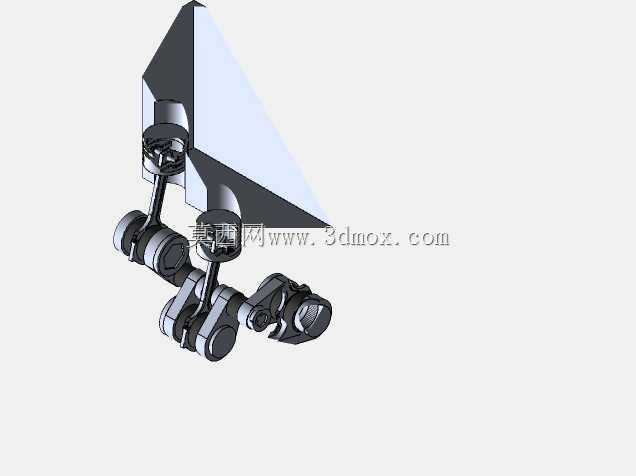

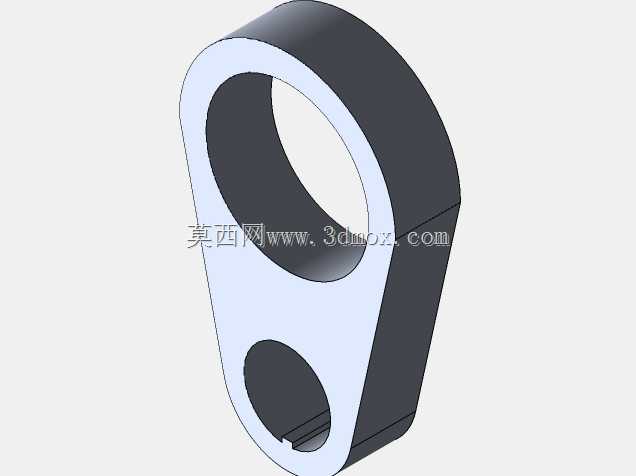

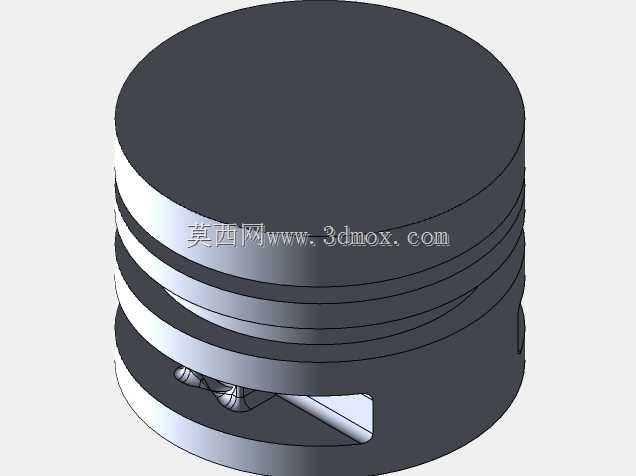

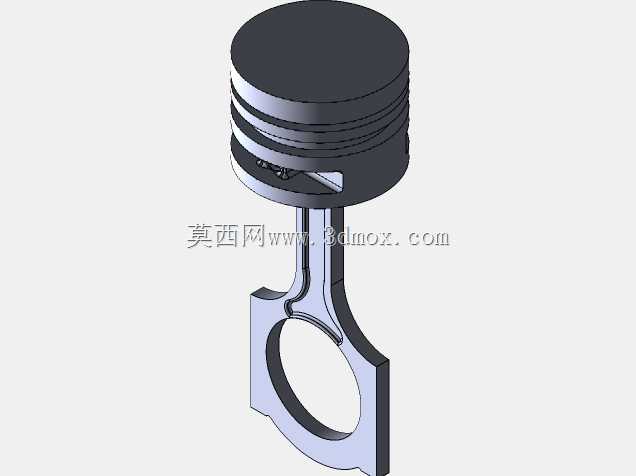

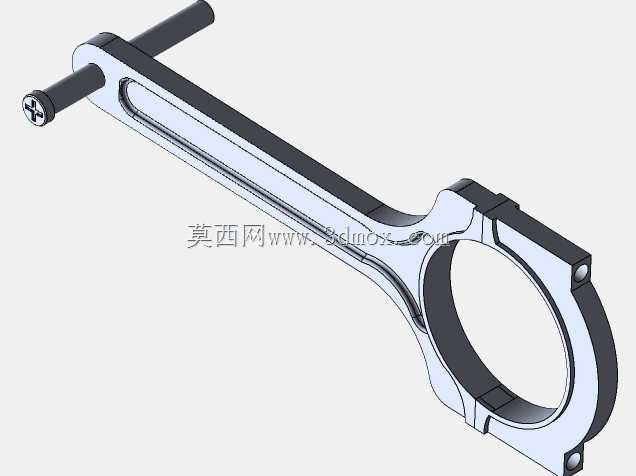

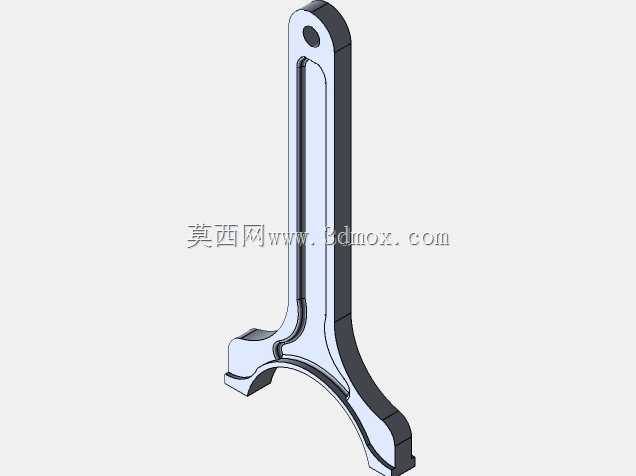

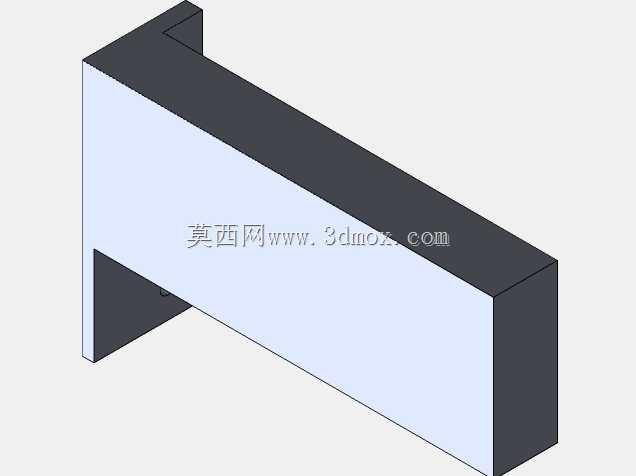

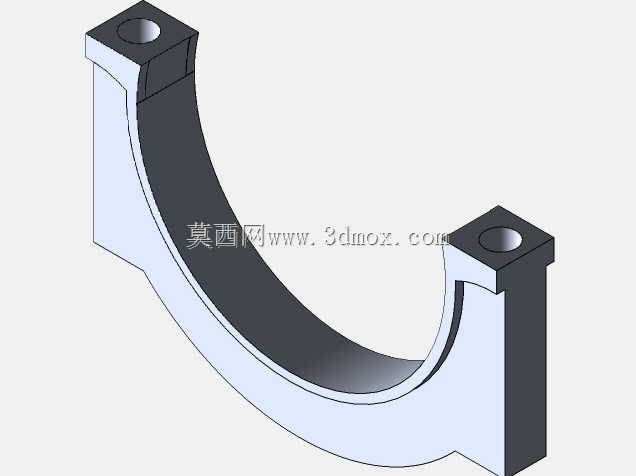

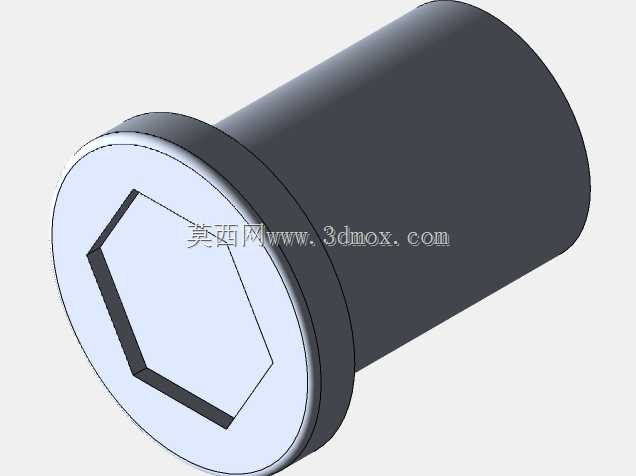

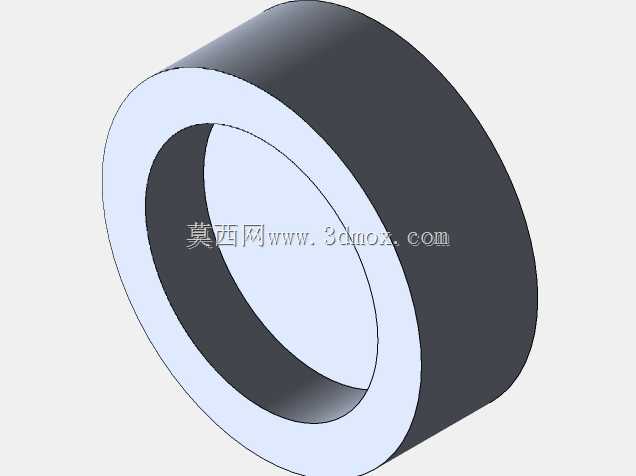

　　从结构设计思路上看，建模时优先还原了曲柄连杆机构的相位排布，六个曲柄销按照120度的夹角均匀分布在曲轴主轴颈上，对应六个气缸的做功顺序错开120度曲轴转角，保证每一段曲轴转角区间内都有气缸处于做功冲程，从根源上抵消一阶、二阶往复惯性力，不需要额外加装平衡轴就能实现极低的运转振动。活塞部分采用了简化的裙部结构建模，保留了活塞销座的安装位置，连杆采用平切口结构，大头端与曲柄销配合、小头端通过活塞销与活塞连接，完全还原实际装配时的运动自由度，做运动仿真时可以直观看到活塞上下往复运动转化为曲轴旋转运动的全过程，不会出现运动干涉的问题。缸体部分采用了整体式直列排布的结构，六个气缸孔沿缸体长度方向等距排列，缸体侧壁预留了凸轮轴安装的基准面，虽然这个建模版本没有细化进排气门、喷油器、火花塞等外围附件，但核心的缸孔中心距、曲轴中心到缸盖安装面的高度这些核心安装边界尺寸，都参照量产2.5L排量左右的直列六缸机型比例设置，缸体长度方向的安装孔位也做了预留，后续如果要拓展建模附件、搭建完整的动力总成模型，可以直接在现有基础上匹配变速箱、进排气歧管等部件，不需要重新调整核心结构的位置。

　　在安装边界的处理上，曲轴的前后端都预留了动力输出、附件驱动的安装轴颈，前端可以加装皮带轮驱动水泵、发电机等附件，后端可以对接飞轮与离合器总成，完全符合实际发动机的动力传递路径。缸盖安装面的平面度在建模时做了基准约束，和缸孔中心线保持垂直，保证后续加装缸盖模型时的密封面配合精度，不会出现装配错位的问题。油底壳的安装法兰沿缸体下边缘布置，预留了密封胶圈的安装槽位置，和实际量产机型的密封设计逻辑一致。做运动仿真的时候，这套结构可以直观演示不同曲轴转角下各气缸的活塞位置，对应四冲程循环的不同阶段，比如当第一缸处于上止点做功位置时，第六缸刚好处于排气上止点，进排气门的开闭时机可以通过后续添加配气机构模型来匹配，非常适合用来讲解发动机点火顺序、气门正时这些核心知识点。

　　不同于很多过度简化的示意模型，这套结构的所有运动副都按照实际工程约束设置，连杆大头和曲柄销之间保留了转动间隙的示意，活塞和缸壁之间也设置了合理的配合间隙，做动力学仿真的时候不会出现部件穿模、运动卡滞的问题，能真实还原发动机运转时各部件的运动轨迹。对于刚接触动力结构设计的从业者来说，可以通过拆解这个模型，快速理解直列六缸发动机的核心部件组成，掌握曲柄连杆机构的尺寸匹配逻辑，比如曲柄半径和活塞行程的对应关系、连杆长度和曲柄半径的比值对活塞侧推力的影响，这些参数都是实际发动机设计中需要反复校核的核心指标，模型里的比例设置完全符合工程设计的常规取值范围，不会出现违背工程常识的结构错误。在教学场景中，这套模型还可以用来做拆解装配演示，按照从外到内的装配顺序，依次拆解油底壳、连杆螺栓、活塞连杆组、曲轴，让学习者清晰掌握发动机的装配工艺顺序，理解每个部件在整机中的功能定位，避免出现结构认知上的偏差。
