PW306基准航空涡轮风扇发动机外观结构

　　在民用支线航空、公务机动力系统的配套设计环节，涡轮风扇发动机的短舱与主体外观结构是整机气动布局、地面维护模拟、教学演示场景中不可或缺的参考载体，本次呈现的结构以PW306系列发动机为松散基准，在无完整原厂技术图纸的前提下，通过公开外观影像的逐帧校核完成整体结构还原，可覆盖航发科普展示、机务维护实训场景的外观演示需求，也能为飞行器总体布局阶段的短舱接口匹配提供可视化参考。

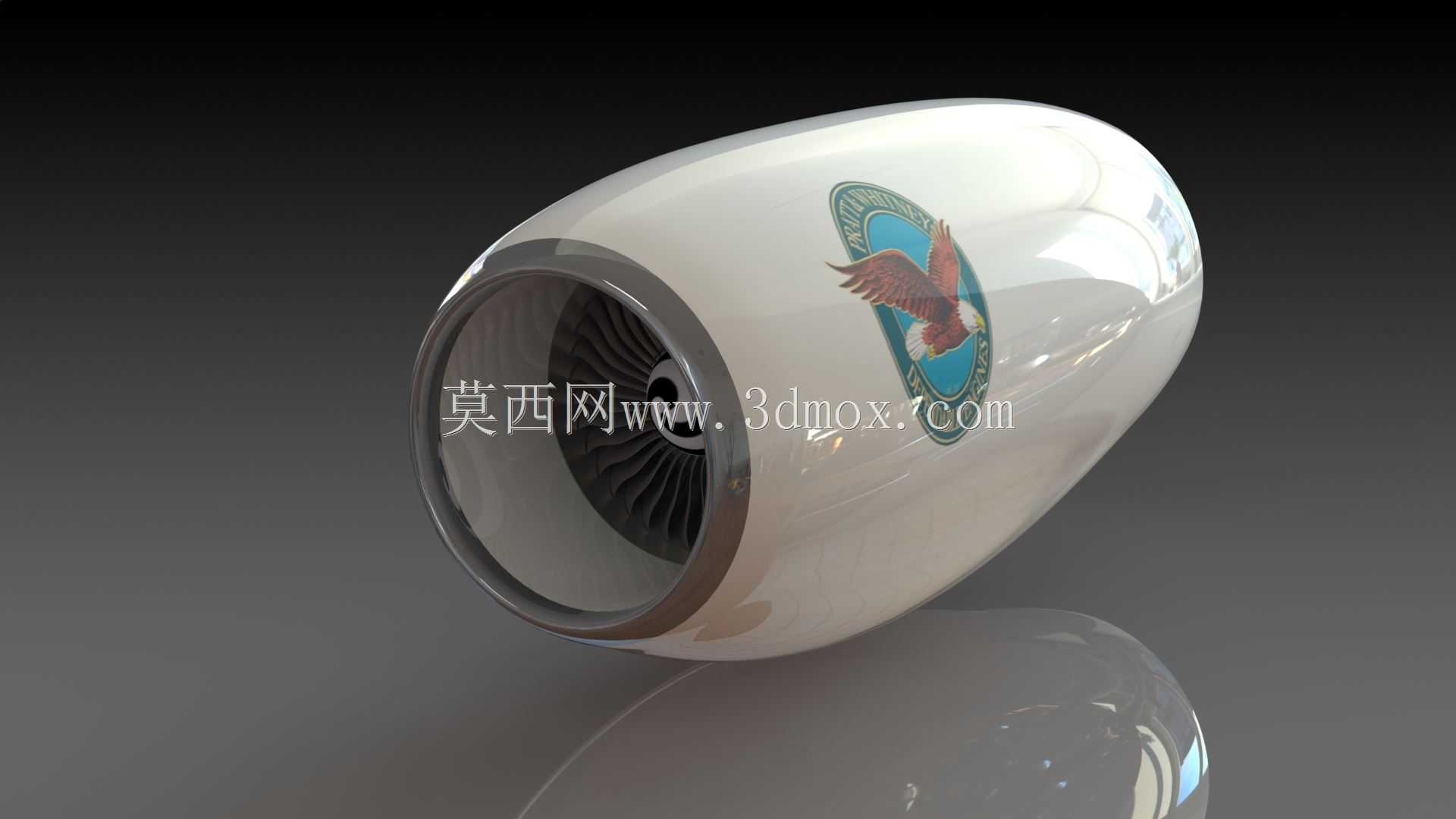

　　从实际用途来看，这类大涵道比涡扇发动机主要配装中小型公务机、支线客机，承担飞行阶段的推力输出任务，短舱部分作为发动机的外部包覆结构，既要满足进气整流、降低飞行阻力的气动要求，也要为内部核心机、风扇组件提供防护，同时预留地面维护的开口接口，本次还原的结构重点覆盖了短舱外轮廓、进气道唇口、风扇前端可见叶片、短舱外部标识区域的外形特征，没有涉及核心机内部的复杂流道与转子结构，更偏向外观级的结构展示。

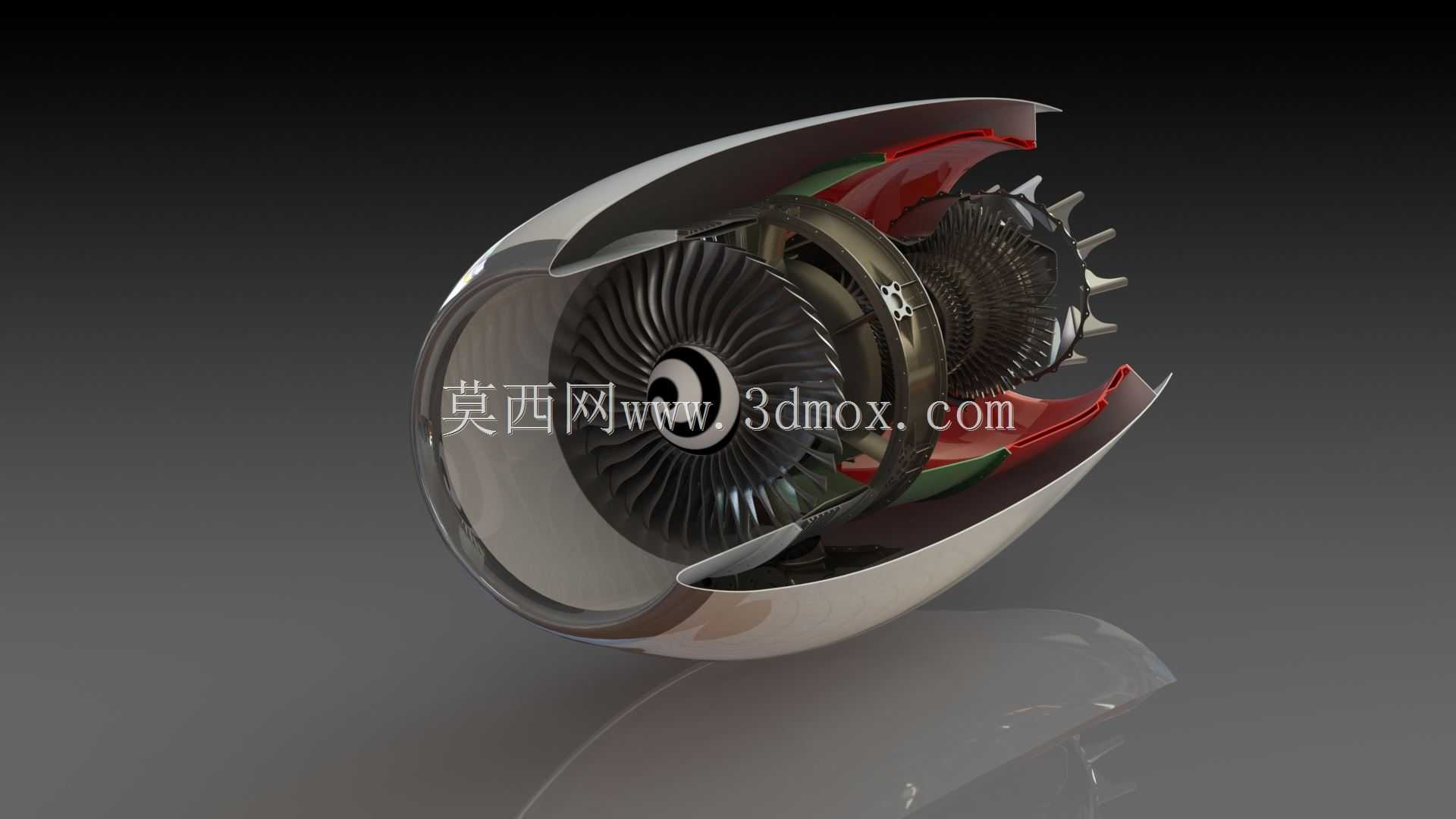

　　设计思路上，整个建模过程优先保证外形比例的协调性，参考同级别涡扇发动机的实际尺寸区间，短舱整体呈流线型纺锤状，进气端唇口做了圆滑过渡处理，避免尖锐棱角带来的气动阻力模拟偏差，短舱外壳的曲面曲率从进气道向后逐步收窄，匹配发动机吊挂安装的接口边界，风扇前端的叶片数量、倾斜角度均参照公开影像中的可见特征做了等比例还原，短舱表面的标识区域预留了涂装贴合的曲面基准，可根据不同航司的涂装需求做后续的外观贴图调整。

　　从安装边界来看，这类发动机的短舱最大直径通常在1.2米至1.5米区间，整体长度（从进气道唇口到尾喷口前端）约2.5米至3米，建模过程中严格控制了短舱与吊挂连接区域的曲面过渡，保证安装面的曲率匹配机翼吊挂的常规接口弧度，不会出现安装干涉的模拟问题；进气道内壁的曲面做了等厚偏移处理，还原真实短舱的进气道内壁厚度特征，唇口的圆角半径参考同级别航发的实际参数设置，保证进气整流的外形合理性。

　　在功能特性的还原上，模型重点呈现了短舱外表面的光滑曲面特征，没有多余的突出结构，匹配真实航发短舱的减阻设计要求，风扇前端的叶片做了扭转角度的还原，能直观体现大涵道比涡扇的风扇叶片形态，短舱尾部的收窄曲线也参照真实PW306发动机的尾段轮廓做了适配，保证整体外形的识别度。需要说明的是，由于缺乏核心机的内部技术参数，本次模型未包含压气机、燃烧室、涡轮等内部核心结构，仅覆盖了从进气道到尾喷口前端的外部可见结构，更适用于外观展示、整机气动布局匹配、教学科普类的应用场景，无法直接用于核心机的性能仿真或零部件加工生产。

　　对于三维建模从业者而言，这类航发外观模型的建模难点在于大曲率曲面的顺滑拼接，尤其是短舱中段与进气道、尾段的过渡区域，需要通过多段曲面的曲率连续约束来避免出现棱边或曲面凹陷，建模过程中需要反复对照不同角度的参考影像调整曲面控制点，保证各个视角下的外形比例都符合真实设备的视觉特征；同时进气道唇口的曲面需要兼顾内外壁的平滑过渡，不能出现壁厚不均的问题，否则会影响后续渲染或3D打印环节的成品效果。在机务实训的应用场景中，这类外观模型可用于发动机外部检查流程的模拟教学，帮助学员快速识别短舱的各个外部区域、熟悉进气道周边的检查点位，相比纯平面的图纸教学，三维结构能更直观地呈现部件的空间位置关系，降低实训过程中的认知成本。在飞行器总体设计阶段，这类等比例的发动机外观模型可直接导入整机装配环境，用于校验短舱与机翼、吊挂的间隙是否合理，模拟不同飞行姿态下的气动干涉风险，提前调整短舱的安装位置与吊挂的连接角度，减少总体设计阶段的反复修改工作量。
