异形盘状传感安装基座结构设计

　　这类盘状异形基座主要应用在工业传感检测场景中，作为传感核心元件的承载安装基体，常见于精密位移检测、工位到位触发、旋转轴相位信号采集这类需要稳定安装基准的工位上，直接决定传感元件的定位精度与长期运行稳定性。从实际使用场景来看，这类基座多安装在旋转机构的端面上，或是直线运动模组的定位基准位，需要同时兼顾安装固定的可靠性、传感元件的对位精度，以及运动过程中不会与周边运动构件发生干涉。

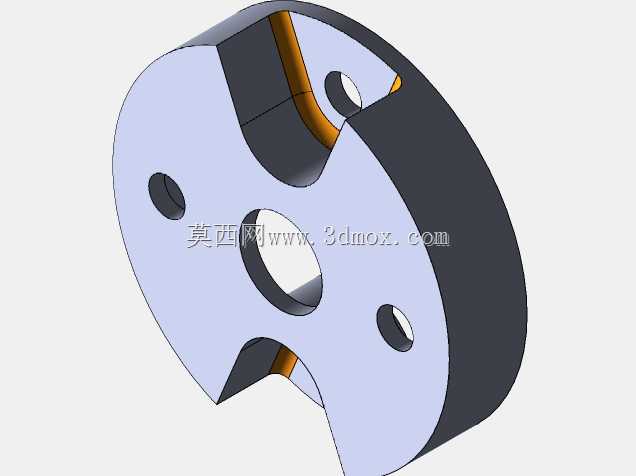

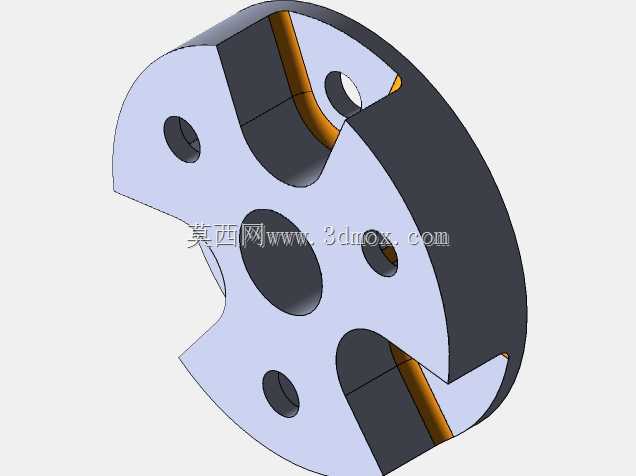

　　从功能特性上看，该基座采用盘式主体结构，中心设置大尺寸通孔，主要用于穿过旋转主轴或是走线，避免基座安装时与主轴、线缆产生结构干涉；盘面上均匀分布的三个小孔为安装固定孔，采用沉孔设计，安装后紧固件端面不会突出基座表面，防止突出的螺栓头刮蹭周边运动部件，同时三个孔的分布角度经过匹配计算，安装后可保证基座与安装面的贴合度，不会出现单侧翘起的问题，保障传感元件的安装基准面平面度控制在合理公差范围内。基座上开设的异形缺口与弧形槽结构，是为了适配特定型号传感元件的安装定位，弧形槽的曲面弧度与传感元件的检测端轮廓完全匹配，安装时传感元件可直接嵌入槽内，无需额外调整径向位置，大幅降低现场安装的调试难度；缺口处的斜向让位结构，是为了给传感元件的接线端留出走线空间，同时避免基座随轴转动时，接线端与周边固定机架发生剐蹭，扯断传感线缆。

　　设计思路上，这类基座没有采用常规的整圆盘结构，而是根据实际安装空间做了异形切边处理，在保证结构刚性的前提下尽可能缩减整体重量，降低随轴转动时的偏心负载，减少高速旋转工况下的动平衡偏差。主体厚度根据安装空间的轴向间隙做了严格控制，既保证安装孔的螺纹啮合长度满足紧固要求，又不会因为厚度过大占用过多轴向空间，适配紧凑安装空间的使用需求。材质选择上这类基座多采用铝合金加工，表面做阳极氧化处理，在保证足够结构强度的同时降低整体重量，同时具备一定的防锈能力，适配车间多油污、多粉尘的使用环境。

　　从安装边界来看，该基座的最大外圆直径适配常规Φ60规格的传感组件安装位，中心通孔直径可穿过直径不超过Φ20的主轴或线缆，三个安装孔的孔位分布圆直径为Φ45，适配M4规格的内六角沉头螺栓安装，安装后基座整体突出安装面的高度不超过12mm，可适配轴向间隙大于15mm的安装场景。基座上的传感元件安装槽深度为5mm，传感元件嵌入后，检测端面与基座端面的高度差控制在0.1mm以内，保证检测距离处于传感元件的最佳检测区间内，避免出现检测信号丢失或是误触发的问题。在实际装配过程中，需要先将传感元件嵌入基座的定位槽内，通过侧面的紧定螺钉完成传感元件的径向固定，再将基座整体通过三个安装孔固定到设备的基准面上，安装时需要借助百分表打表校准基座的端面跳动，将端面跳动控制在0.02mm以内，避免转动过程中传感元件的检测距离出现波动，影响检测信号的稳定性。这类基座的结构设计完全围绕传感元件的安装需求展开，没有多余的冗余结构，所有的缺口、槽位、孔位都有明确的功能指向，既满足了安装固定的刚性需求，又兼顾了紧凑空间下的干涉避让要求，是精密传感安装场景中非常典型的定制化承载构件。
