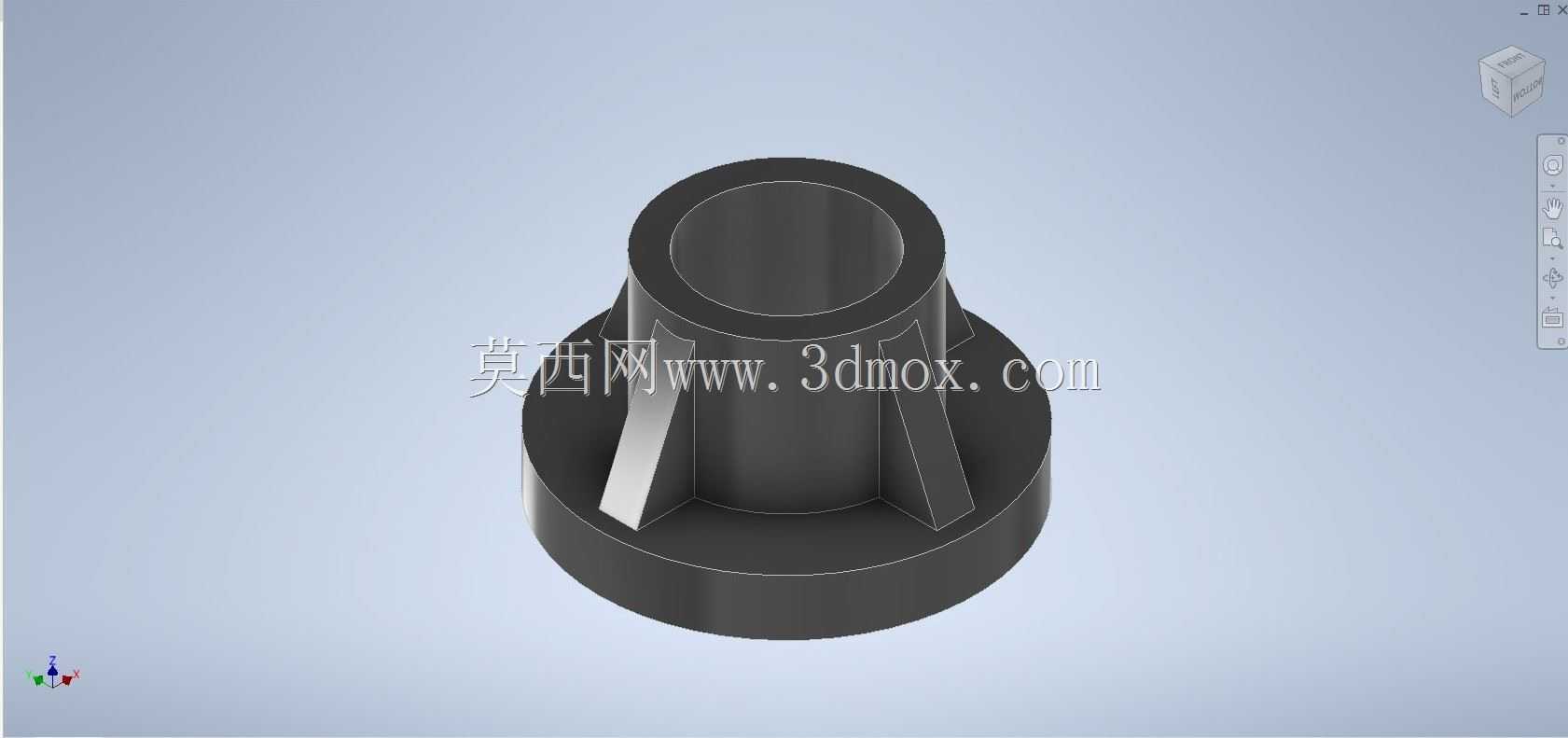

带加强肋的锥形中空连接基座结构

　　在工业传感设备的安装适配场景中，这类带加强肋的锥形中空连接基座是十分常见的配套结构件，主要承担传感器本体与安装基面之间的定位、承载与应力分散作用。从实际应用来看，这类构件常出现在霍尔效应传感器、压力传感模块的安装工位上，下端的圆盘法兰结构直接贴合设备安装面板，通过圆周均布的安装孔完成与基面的锁附固定，上端的锥形中空腔体则用来容纳传感器的尾部接线端或者感应探头的延伸段，中空的内孔设计既可以减轻构件整体重量，也能为线缆穿行预留通道，避免布线时线缆外露被剐蹭破损。

　　设计这类构件时，首先要考虑的是安装边界的适配性，下端法兰的外径需要匹配对应传感器的安装孔位间距，法兰厚度要满足锁附螺丝时的承压要求，避免螺丝锁紧时法兰边缘出现翘曲变形；上端锥形段的内孔直径要与传感器尾部的外径形成间隙配合，配合公差通常控制在H7/h6区间，既保证传感器可以顺利插入腔体，又不会因为间隙过大导致传感器安装后出现晃动偏移。锥形段外壁均匀分布的三条加强肋是整个结构的核心设计点，肋板从法兰上端面一直延伸到锥形段的中上部，肋板的厚度根据整体构件的尺寸比例设定，通常不低于锥形段壁厚的1.2倍，这种设计可以在不额外增加整体壁厚的前提下，大幅提升锥形段与法兰连接位置的结构强度，当传感器受到侧向冲击力时，肋板可以将应力均匀传导到整个法兰端面，避免锥形段根部因为应力集中出现断裂。

　　从结构成型的角度来看，这类构件适合采用挤压成型结合后续机加工的工艺制作，圆形的外轮廓与均匀分布的肋板在挤压工序中可以一次成型出基础毛坯，后续只需要对上下端面、内孔以及法兰安装孔进行精加工即可，相比完全采用机加工制作的方式，能大幅减少材料损耗与加工工时。实际选型使用时，需要注意构件的安装高度要匹配传感器的安装深度要求，锥形段的倾斜角度不能过大，否则会导致肋板的受力方向出现偏移，无法起到预期的加强作用；同时法兰下端面需要保证足够的平面度，平面度公差要控制在0.05mm以内，避免安装后构件出现倾斜，导致传感器的感应方向出现偏差，影响检测精度。

　　在设备运行过程中，这类连接基座还要承受设备运行带来的持续振动，加强肋的存在可以提升整个构件的固有频率，避免构件与设备振动频率重合产生共振，防止长期振动下螺丝松动、传感器位置偏移的问题。中空腔体的内壁可以根据实际使用需求加工出定位台阶，用来限制传感器的插入深度，保证传感器的感应端面与被测物体之间的距离符合检测要求，不需要额外加装定位垫片，简化装配流程。另外，构件的外表面没有多余的凸起结构，所有转角位置都做了圆角过渡处理，既可以避免安装时划伤操作人员，也能减少应力集中点，提升构件的抗疲劳强度，在长期交变载荷的作用下也不容易出现裂纹。
