手动螺旋起重顶升工具三维结构模型

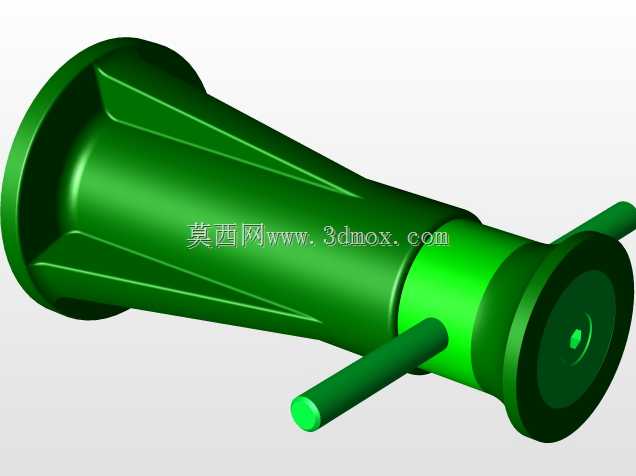

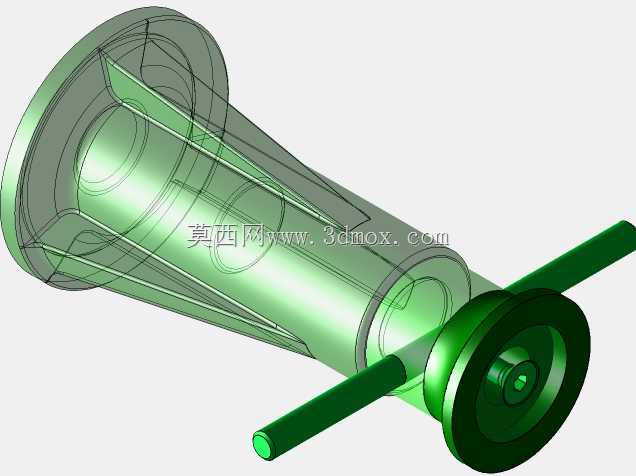

　　在设备检修、小型构件安装、重物临时顶升的作业场景里，这类手动螺旋顶升工具的使用频率一直很高，不同于液压类顶升设备依赖密封件与液压介质的特性，纯机械螺旋传动的结构在粉尘多、温差大、缺乏液压维护条件的野外或车间边角工位，可靠性表现更稳定，不会出现长期静置后泄压回落的问题，适合需要长时间保持顶升姿态的重载支撑场景。从结构设计逻辑来看，这个模型还原的是典型的手动螺旋顶升结构，整体采用锥筒式主体外壳，外壳表面做了纵向加强筋结构，不是单纯的外观装饰，而是在不额外增加壳体壁厚的前提下，提升筒体受径向载荷时的抗形变能力，毕竟顶升作业时如果壳体出现侧向鼓胀，会直接导致内部螺杆卡滞，甚至出现螺杆偏磨断裂的风险。驱动部分采用侧置摇柄结构，

　　摇柄与内部螺杆的传动副采用锥齿轮啮合，相比直接在螺杆顶端设置驱动端的结构，侧置摇柄的操作空间更友好，作业人员不需要蹲在重物正下方操作，能规避重物意外滑落的安全风险，摇柄的长度经过力矩匹配设计，普通人手动施加作用力时，就能通过螺旋副的力放大作用，输出数吨级的顶升力，不需要额外加接延长杆，避免过载导致螺杆螺纹崩齿。内部的传动螺杆采用梯形螺纹设计，而不是普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中接触面的受力更均匀，同时具备一定的自锁特性，当摇柄停止施力时，螺杆不会在重物载荷作用下反向回转滑落，不需要额外加装锁止机构，简化了整体结构，也降低了故障点。模型的外形尺寸设计贴合实际使用需求，底座采用大直径法兰式支撑面，接触面积足够大，

　　顶升时能降低对支撑地面的压强，避免在软质地面作业时出现下陷倾斜的问题，顶端的支撑头做了内凹的防滑接触面，和被顶升重物的底部接触时，能减少侧向滑移的概率，整体安装边界没有外凸的易磕碰结构，存放时可以直立放置，占用的仓储空间很小，也可以横放在工具柜内，不会和其他工具发生卡挂。建模过程中对各部件的装配间隙做了还原，螺杆与螺母副的配合间隙、摇柄与转轴的转动间隙、壳体端盖的连接止口都符合实际加工的公差要求，不是完全零间隙的理想化模型，结构设计人员可以直接参考这个模型的传动布局，调整螺杆直径、螺距、筒体长度等参数，适配不同顶升吨位、不同顶升行程的使用需求，比如针对汽修场景的小吨位顶升，可以缩小筒体直径、缩短摇柄长度，

　　针对重型设备安装的大吨位场景，可以加大螺纹规格、增加壳体壁厚、在底座加装固定螺栓孔。这类螺旋顶升工具的应用场景不局限于常规的重物抬升，在机械加工工位上，也可以作为工装夹具的辅助支撑件，调整工件的装夹水平度，在管道安装作业中，可以用来临时支撑管道调整对接高度，相比液压工具，它不需要定期更换密封件、补充液压油，维护成本极低，只要定期在螺纹副处涂抹润滑脂，就能保证长期顺畅使用，在低温环境下也不会出现液压油凝固无法操作的问题，是工业现场、维修班组常备的基础工具之一。模型的壳体外形做了流线型的锥面过渡，没有尖锐的棱角，搬运时不容易划伤操作人员，表面的加强筋同时可以作为防滑握持结构，单人就能完成搬运转移，整体结构没有易损的电子元件、密封胶圈，使用寿命远高于同吨位的液压顶升工具，适合在恶劣工况下长期使用。
