水平皮带输送设备结构设计方案

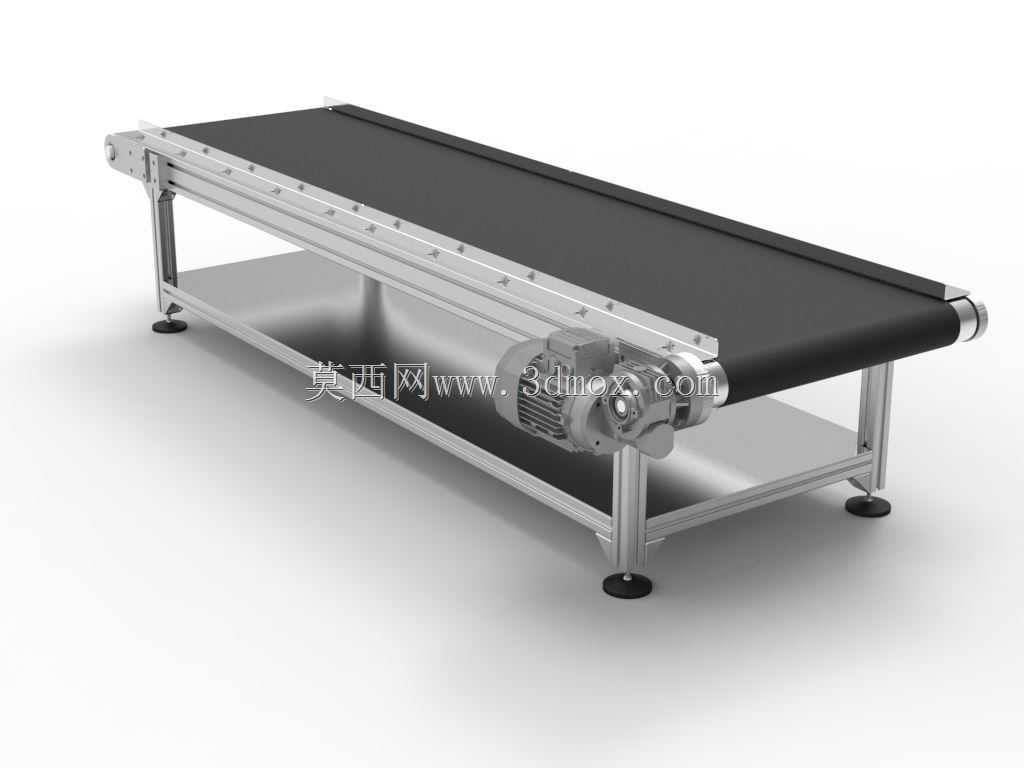

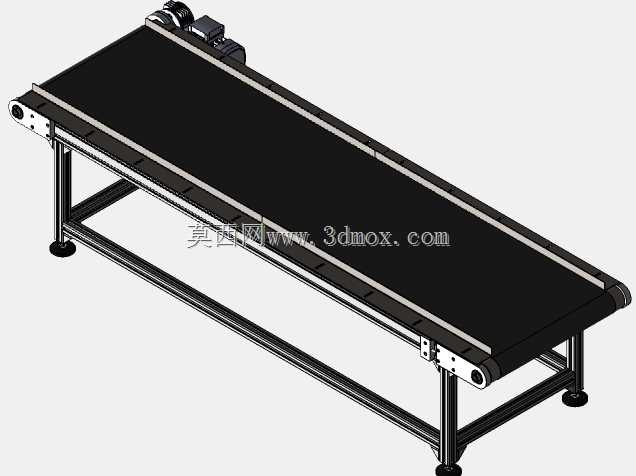

　　这款水平皮带输送设备的结构设计，首先要考虑的是车间内不同工位间的物料转运需求，常见于电子组装、食品包装、五金零件加工等生产场景，用来衔接上下工序，替代人工搬运降低劳动强度，同时保证物料流转的节拍稳定性。从结构组成来看，主体框架采用不锈钢方管焊接成型，底部设置四个可调脚杯，能够适配车间地面不平整的安装工况，调整范围在±15mm左右，安装时不需要额外做地基预埋，直接放置在硬化地面即可完成固定，机架中部设置一层置物托板，可以存放待转运的周转盒、作业工具或者小型检测仪器，充分利用设备下部的闲置空间。

　　驱动端布置在设备的出料侧，采用减速电机直接驱动主动辊筒的结构，省去了链传动或者皮带传动的中间环节，减少了传动损耗同时降低了后期维护点，主动辊筒表面做滚花处理，增大与皮带之间的摩擦力，避免重载启动时出现皮带打滑的问题；从动端设置在进料侧，两端配备张紧调节机构，通过调整螺栓可以改变从动辊筒的前后位置，实现皮带张紧度的调节，同时还能微调皮带的跑偏量，调整行程在0-50mm区间，日常维护时不需要拆解机架就能完成操作。输送皮带选用黑色PVC材质，表面平整光滑，两侧加装铝合金型材作为皮带侧边挡边，防止输送过程中体积较小的物料从皮带两侧掉落，挡边与皮带表面预留2mm间隙，避免运行过程中摩擦皮带造成额外磨损。

　　设备的整体宽度根据常规周转箱尺寸设计，有效输送宽度为500mm，整体长度可根据工位间距需求做模块化拼接，单段标准长度为2000mm，机架整体高度为750mm，符合人工站立作业的操作高度，不需要额外搭配工作台就能直接对接生产工位。设计过程中特意将电机的安装位置下沉到机架下部的置物空间内，避免电机突出机架外侧占用通道空间，同时电机外侧加装半包围式防护罩，防止生产过程中杂物卷入传动部位，也能避免操作人员误触转动部件造成安全隐患。

　　在安装边界方面，设备两侧需要预留至少300mm的维护空间，方便后期更换皮带、检修电机以及调整张紧机构，设备进料端和出料端的高度差为0，属于水平输送结构，可以直接对接其他同高度的输送设备或者作业工作台，不需要额外做高度过渡结构。辊筒的两端采用带座外球面轴承固定，轴承座自带密封结构，能够阻挡车间内的粉尘进入轴承内部，延长轴承的使用寿命，日常只需要定期加注润滑脂即可，维护成本较低。皮带下方每隔300mm设置一根支撑托辊，托辊采用不锈钢材质，表面光滑无毛刺，能够承托皮带以及上方输送的物料，避免皮带长时间重载出现下凹变形，保证输送面的平整度，对于重量在50kg以内的成件物料都能实现稳定输送，运行速度可以通过配套的调速器在0-20m/min范围内调整，适配不同生产节拍的输送需求。

　　从实际使用的角度考虑，这款输送设备的结构没有复杂的定制化部件，所有型材、辊筒、紧固件都采用标准件，后期如果出现部件损坏可以直接采购同规格标准件替换，不需要单独开模加工，降低了设备的全生命周期使用成本。机架焊接完成后做整体抛光处理，表面无明显焊缝凸起，不容易积灰，清洁起来比较方便，对于有洁净要求的生产车间也能适配使用。设备的电气接线全部隐藏在机架的型材槽内，外部没有明露的线缆，既美观也能避免线缆被物料剐蹭造成破损，提升了设备使用的安全性。
