水稻联合收割机切割作业子单元结构

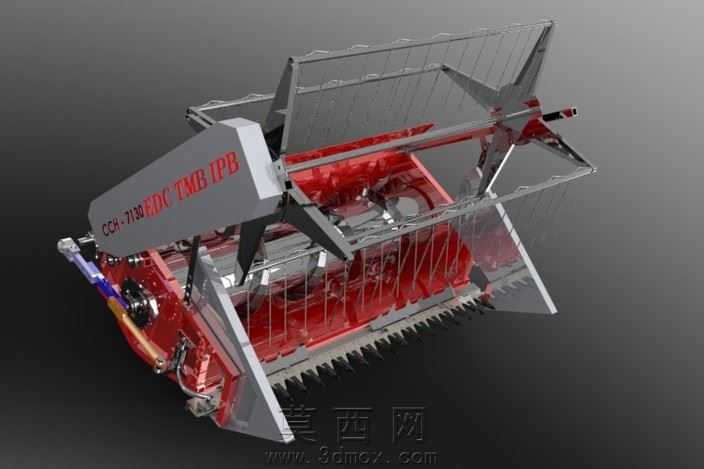

该三维模型为水稻联合收割机的切割作业子单元，整体建模过程严格参照农用收获机械的实际作业工况完成，首先通过三维建模软件完成整体骨架的参数化搭建，先梳理切割单元的核心功能逻辑：该子单元直接作用于田间稻秆，需完成扶禾、切割、输送的连贯作业流程，因此建模时优先确定各功能模块的装配基准。模型中拨禾轮结构采用星型支架搭配拨禾齿的设计，建模时对每根拨禾齿的安装角度、伸出长度做了参数化约束，保证其转动时能够顺畅扶起倒伏的稻秆，将稻秆引导至切割工位；切割器部分采用往复式割刀结构，建模时还原了动刀片、定刀片、压刃器的配合间隙，刀齿的排布密度完全匹配水稻茎秆的切割需求，避免出现卡滞、漏割的问题。侧面的传动护罩采用曲面建模完成，还原了实际设备上的标识刻印细节，护罩内部预留了传动机构的安装空间，建模时对护罩的安装卡扣、连接孔位都做了精确的位置约束，保证和下方传动箱体的装配精度。模型的材质渲染贴合真实农机的涂装特征：护罩部分采用哑光灰的金属漆面材质，割台主体框架采用高饱和度的农业机械专用红色漆面，拨禾轮、切割刀片采用抛光金属材质，表面添加了细微的磨损质感做旧处理，传动杆件部分做了发黑处理的金属材质表现，不同部件的材质粗糙度、反光度都做了差异化调整，渲染后整体视觉效果和真实农用设备高度一致。结构设计上充分考虑田间作业的可靠性，割台底部的支撑滑脚做了圆弧过渡处理，避免作业时插入泥土，侧边的分禾器采用流线型曲面设计，能够顺畅分开待收割和已收割区域的稻秆，减少作业阻力。整体装配逻辑清晰，各运动部件的活动范围都做了限位约束，能够直观演示切割单元的作业动作流程，完整还原了水稻联合收割机割台切割部分的结构特征与功能逻辑。
