便携式石油钻机桁架底座结构设计

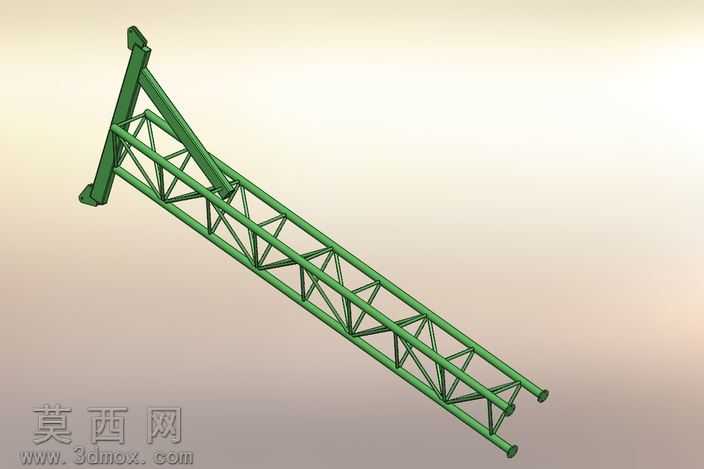

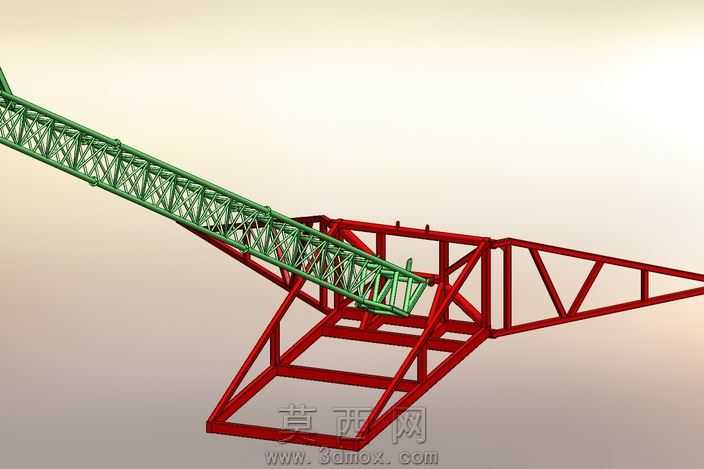

本模型采用三维参数化建模方式完成便携式石油钻机的整体结构搭建，建模过程中优先对底座承载结构进行参数化草绘，通过拉伸、焊接特征组合完成红色桁架式底座的构建，所有杆件的连接节点均做了圆角过渡处理，避免应力集中的结构缺陷。井架部分采用格构式桁架设计，通过阵列特征完成标准节段的快速生成，每段桁架的斜腹杆、弦杆均按照等强度设计原则匹配截面尺寸，建模时同步校验了井架起升角度下的结构干涉情况，确保各部件运动路径无碰撞。材质配置阶段，底座结构赋予哑光红色金属漆材质，调整粗糙度参数模拟工程装备的漆面质感，井架部分赋予深蓝色哑光金属材质，与底座形成清晰的视觉区分，背景采用浅蓝渐变环境配合地面反射效果，通过渲染器的全局光照设置，还原出金属构件在自然光下的明暗层次，突出桁架结构的空间立体感。设计思路围绕快速部署的便携需求展开，整体结构采用模块化拆分逻辑，底座与井架的连接位置设计为铰接式快速装配结构，减少现场安装的螺栓连接工序，所有构件均按照运输尺寸限制做了分段优化，单段构件重量控制在人工可搬运范围内，满足无重型吊装设备的野外作业场景使用需求。建模过程中对结构的受力路径做了可视化校验，底座的斜向支撑构件将井架传递的载荷均匀分散到整个底面框架，避免局部载荷过大导致的结构变形，同时预留了钻井主机、动力单元的安装接口位置，接口尺寸按照通用小型钻井设备的安装标准做了适配，确保模型可直接对接后续的功能部件装配设计。
