立式框架结构茶叶切碎加工设备三维设计

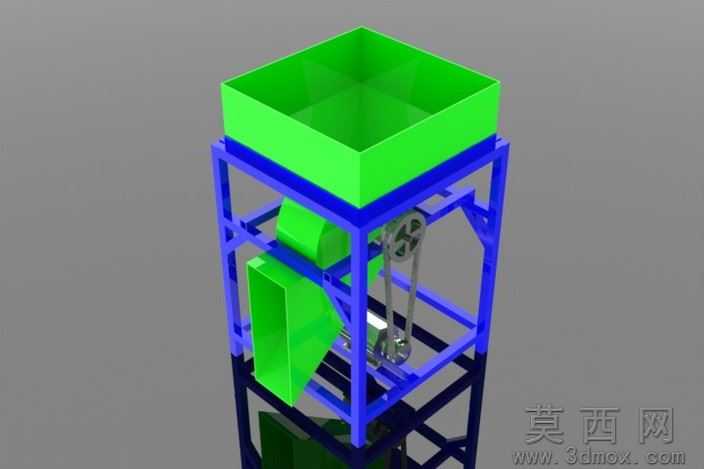

本三维模型为立式茶叶切碎加工设备，整体采用模块化分层设计思路，在三维建模过程中严格遵循农用小型加工设备的实用化设计逻辑，通过参数化建模完成各部件的精准装配。模型顶部为敞口式方形进料斗，建模时采用抽壳特征完成斗体结构设计，赋予鲜亮绿色哑光塑料材质，斗体底部做收窄过渡设计，可引导待加工茶叶顺畅进入下方切碎腔室，进料斗边缘做圆角处理，避免尖锐棱角带来的操作安全隐患。中部承载框架采用蓝色方管型材搭建成立式多层支撑结构，建模时通过焊件模块生成标准方管构件，所有连接节点做对齐约束，保证框架整体的结构稳定性，框架预留出传动机构、切碎组件的安装空间，侧方设置倾斜式出料通道，同样采用绿色哑光材质，与进料斗形成视觉统一，出料通道做倾斜角度优化，可让切碎完成的茶叶依靠重力自动滑出设备。传动部分采用带轮传动结构，建模时还原了带轮、传动带、转轴的装配关系，带轮赋予金属银灰色材质，传动带采用黑色橡胶材质，通过装配约束保证传动部件的同轴度与传动路径合理性，还原了设备动力传递的结构逻辑。渲染阶段采用中性灰色背景突出设备主体，通过三点布光方案展现不同材质的质感差异，金属部件添加轻微反射效果，塑料部件调整哑光粗糙度参数，让整体视觉效果清晰直观。设计过程中充分考虑小型茶叶加工设备的占地需求，整体采用立式布局压缩横向占地面积，框架结构兼顾轻量化与结构强度，各功能模块分区明确，进料、切碎、出料的流程路径顺畅无阻滞，可直观展现设备的工作原理与结构组成，为后续的实物加工制作、结构优化调整提供精准的三维参考依据，模型各部件均可单独拆分编辑，方便后续进行工程图导出、结构干涉检查等后续设计工作。
