链传动式茶叶切碎加工设备结构设计

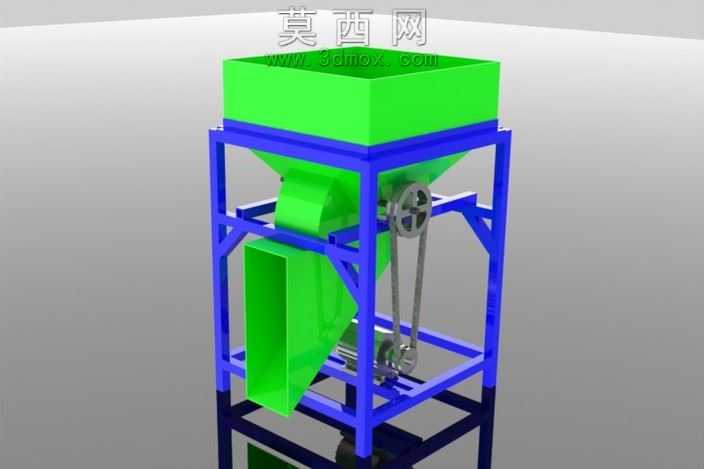

本作品为茶叶切碎加工专用设备的三维建模成果，整体采用SolidWorks完成全参数化建模与装配校验，建模过程严格遵循机械设计规范，对每一处结构尺寸进行合理性推演，确保各部件装配无干涉、运动逻辑符合实际生产需求。设备主体分为进料储料单元、切碎执行单元、动力传动单元、机架支撑单元、出料导流单元五个核心模块，建模时对每个模块的零件进行独立建模后完成层级装配，清晰呈现设备的整体构造逻辑。外观渲染阶段，为区分不同功能部件赋予差异化材质：上部进料斗与下部出料溜槽采用亮绿色哑光塑料质感材质，模拟农用加工设备常用的耐磨工程塑料外观，既直观区分物料流通路径，也符合这类设备轻量化、防粘黏的材质选用逻辑；支撑机架采用深蓝色金属烤漆材质，还原方管焊接机架的工业质感，凸显结构的稳固性；传动部分的链轮、链条、传动轴采用银灰色金属材质，区分传动构件与支撑、容料构件，让整体结构层次清晰可辨。结构设计上，上部采用方锥形敞口进料斗，大敞口设计方便人工或输送设备持续投入待加工茶叶，锥段结构依靠重力引导茶叶自然下滑至切碎作业区，避免物料架桥堵塞；中部切碎腔体内置旋转切刀组件，通过链传动结构传递动力，链轮链条传动具备传动比稳定、过载能力强、维护简便的特点，十分适配农用加工设备的作业场景，可适配不同转速需求调整切碎粒度；下部倾斜设置的出料溜槽顺着切碎后物料的下落轨迹布置，引导加工完成的碎茶顺畅排出至收集容器，避免物料在设备内部堆积；整体机架采用标准方管焊接成框架结构，通过斜向支撑筋强化结构刚性，可承受设备作业时的振动载荷，保证长时间运行的结构稳定性。设计过程中充分考量茶叶加工的实际工况，针对茶叶质地轻柔、易缠绕、易残留的特性，对料斗内壁、溜槽内壁做顺滑过渡处理，减少棱角结构避免物料挂壁残留；传动部件外侧预留防护安装位，可加装安全防护罩避免作业时杂物卷入或人员误触，兼顾作业效率与生产安全；整体结构紧凑，占地面积小，适合小型茶厂、茶叶加工作坊的生产场景，各部件采用标准化连接件装配，方便后期拆解维护与易损件更换，建模完成后通过软件干涉检查功能反复校验，确保所有运动部件在运行行程内无碰撞干涉，结构尺寸符合人体工程学操作高度，进料口高度适配人工投料的舒适区间，出料口高度适配常用收集容器的放置需求。
