航模用2200mAh锂聚合物电池组三维建模

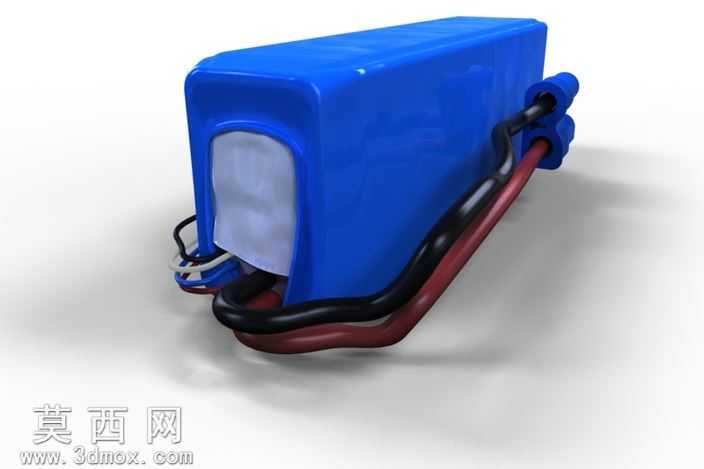

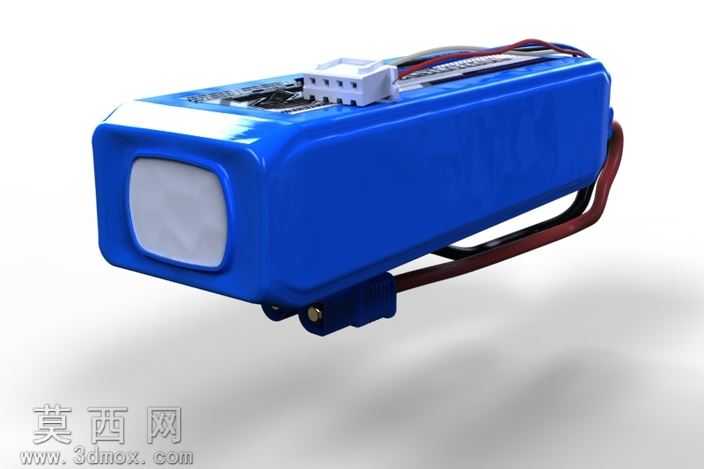

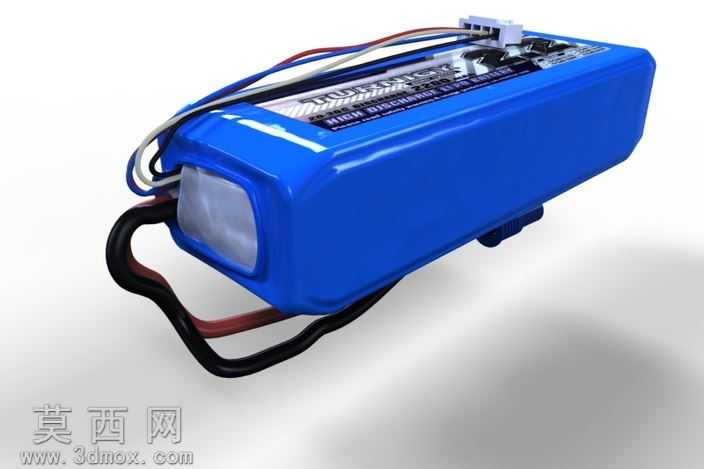

本模型为适配遥控航模的2200mAh三串锂聚合物动力电池组，建模过程以真实量产航模电池的实物参数为基准，在三维软件中完成全结构1:1复刻，兼顾外观还原度与结构可编辑性，可直接用于航模整机装配干涉检查、产品宣传渲染、改装方案验证等场景。建模阶段首先完成主体电芯模组的轮廓搭建，按照软包锂电芯的堆叠逻辑，还原三枚电芯紧凑排布的内部结构，外部蓝色PVC热缩包膜的建模采用曲面贴合工艺，精准还原热缩膜在电芯棱角处的自然收边弧度，表面印刷的参数标识区域通过纹理贴图实现，还原真实电池的标识排版与印刷质感。电池端部的结构设计是建模重点，一端还原半透明乳白色的电量指示灯灯罩，采用半透明塑料材质参数，模拟真实灯罩的柔光透射效果，灯罩旁的黑色提手采用柔性材质建模，还原软胶提手的自然弯曲弧度与安装固定结构，提手旁延伸出的动力输出线采用红黑双色硅胶线建模，还原线材的自然弯折形态与线径参数；另一端集成EC3电源输出接口与JST平衡充电接口，建模时精准还原两个接口的针脚定义、插拔导向结构与外壳卡扣细节，接口旁的白色平衡充插头排线采用多色分线建模，还原排线的走线布局与插头插接结构。材质渲染阶段针对不同部件做了精细化参数调试：蓝色热缩膜设置轻微的磨砂反光参数，模拟PVC膜的哑光质感；半透明灯罩调整透光率与漫反射参数，还原通电后柔光透出的视觉效果；硅胶线材设置高弹性哑光材质，还原航模动力线的软质触感；金属接插件设置金属拉丝与轻微氧化质感，避免塑料感过重的失真效果。整体建模保留了全参数化编辑能力，使用者可根据自身航模的安装舱位尺寸，灵活调整电池的长宽高参数、线材长度、接口类型，也可删除提手、指示灯等附加结构，适配固定翼、多旋翼、遥控车等不同载具的安装需求，模型自带的STEP通用格式可兼容多数三维工程软件，无需额外转换即可直接导入装配环境使用。
