内燃机活塞头高精度三维结构设计

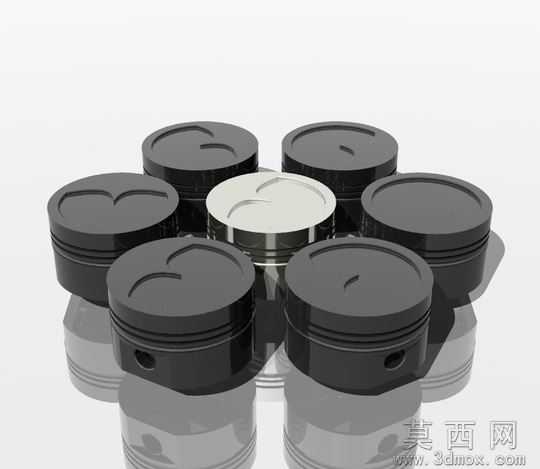

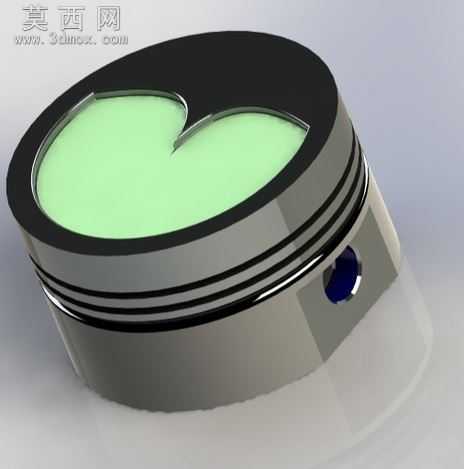

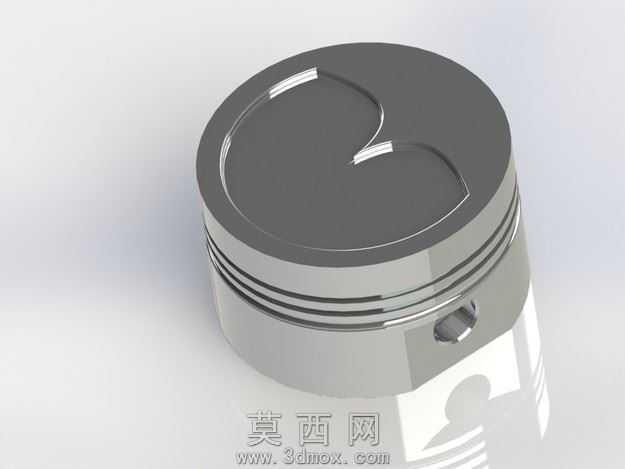

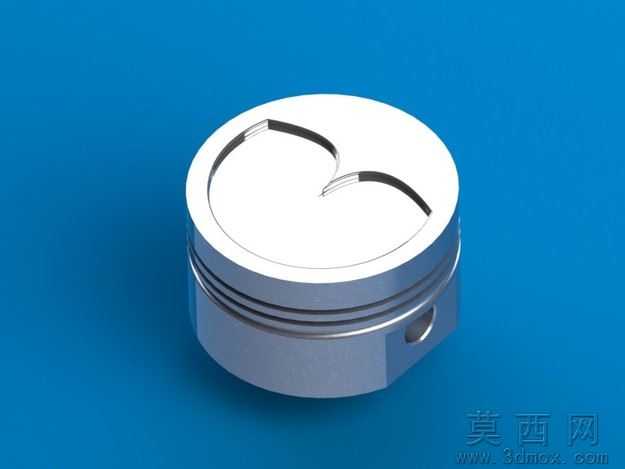

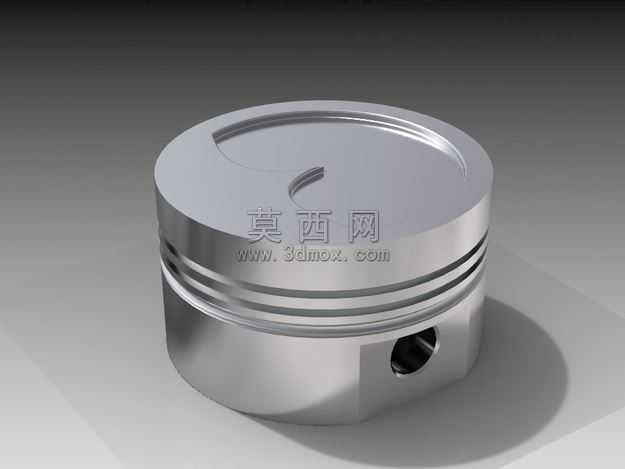

本活塞头三维模型采用SolidWorks完成全参数化建模，建模过程严格遵循内燃机活塞的实际工程设计规范，整体结构还原度高，可直接用于教学演示、结构仿真与二次设计开发。模型主体为圆柱形结构，顶部设计有特殊的凹坑燃烧室造型，该曲面造型通过多段样条曲线放样生成，曲面过渡顺滑无棱角，能够精准匹配内燃机混合气形成与燃烧的气流导向需求，建模时对凹坑边缘的圆角过渡做了精细化处理，避免应力集中问题的出现。活塞头部侧面设计有多道环形活塞环槽，环槽的宽度、深度以及槽间间距均按照实际工程公差标准设定，每道环槽的侧壁都做了平行度约束，能够保证活塞环安装后的密封性能，环槽底部的退刀结构也完整还原，符合实际机加工工艺要求。活塞销座部分位于活塞裙部上方，销孔采用同轴度约束设计，孔内壁做了高光洁度的材质模拟，销座与活塞主体的连接位置做了加强筋过渡处理，能够有效分散活塞工作时承受的交变载荷。模型渲染阶段采用金属哑光材质模拟铝合金活塞的真实质感，顶部燃烧室区域做了轻微的色差区分，环槽位置添加了细微的金属切削纹理，整体光影效果柔和，能够清晰展现各部分的结构细节。设计过程中充分考虑了活塞的工作工况，对壁厚做了均匀化处理，在保证结构强度的前提下尽可能降低活塞整体重量，符合内燃机轻量化设计的发展趋势，各部分结构的尺寸比例均参考成熟量产活塞的参数设定，具备较高的工程参考价值。
