amarok轻量化三孔连接夹持臂结构设计

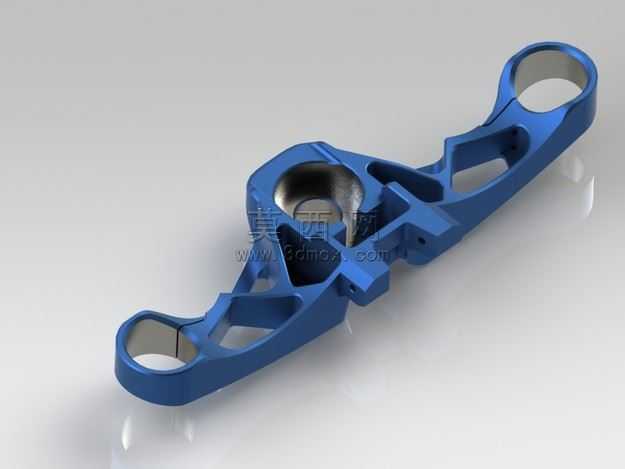

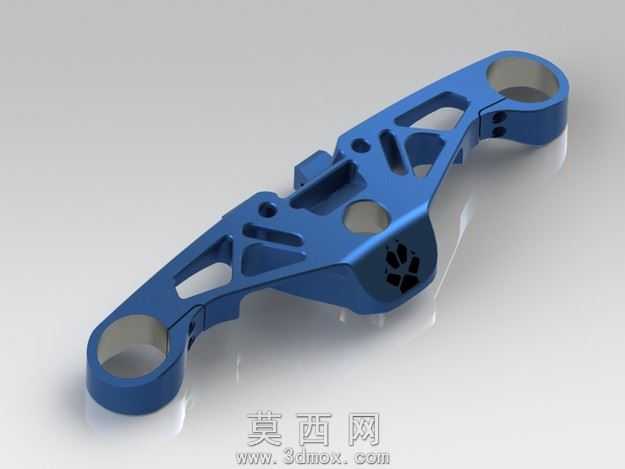

本作品为一款适配amarok系列的三工位夹持连接臂，在三维建模阶段，首先基于实际装配工况确定两端同轴安装孔的中心距与孔径参数，保证与配套轴件的装配公差符合通用五金件的配合标准。建模过程中采用参数化草图绘制整体外轮廓，通过拉伸、切除等基础特征构建主体毛坯形态，随后针对非受力区域进行拓扑优化式的镂空设计，在保证整体结构刚性的前提下最大化去除冗余材料，降低零件整体重量。模型的细节处理上，对所有棱边添加了统一规格的圆角过渡，避免应力集中问题，同时在安装孔端面预留了装配定位的止口结构，中部的安装位预留了标准规格的螺纹孔与定位销孔，满足多工位夹持的装配需求。材质渲染阶段选用了阳极氧化蓝色铝合金作为主体材质，还原了金属零件表面的细腻磨砂质感，对安装孔内壁做了金属切削面的高光处理，区分不同加工面的视觉效果，场景布光采用三点布光法，突出零件的结构轮廓与镂空区域的层次感，同时添加了柔和的地面反射效果提升整体渲染质感。设计思路上，该夹持臂兼顾了轻量化与结构强度，两端的环形安装结构可适配不同直径的配套杆件，中部的多组镂空筋板按照受力路径分布，在承受夹持载荷时可将应力均匀分散至整体结构，避免局部应力过大导致的形变，整体结构紧凑，可应用于多工位工装夹具的连接部位，满足快速装配与稳定夹持的使用需求。
