奥林爱伦坡焊锡作业机器人结构设计

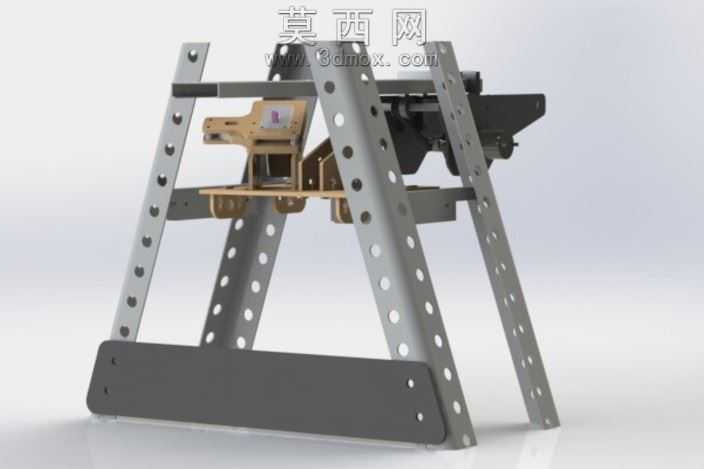

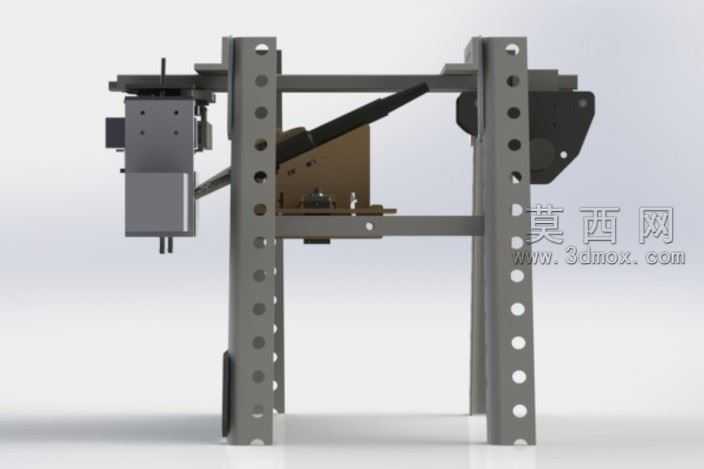

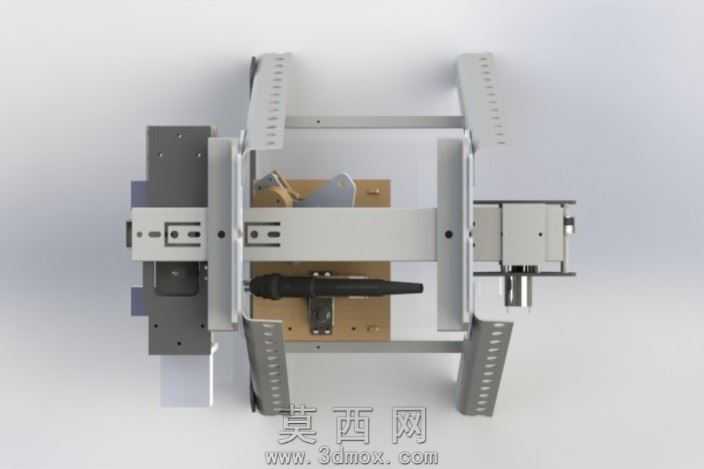

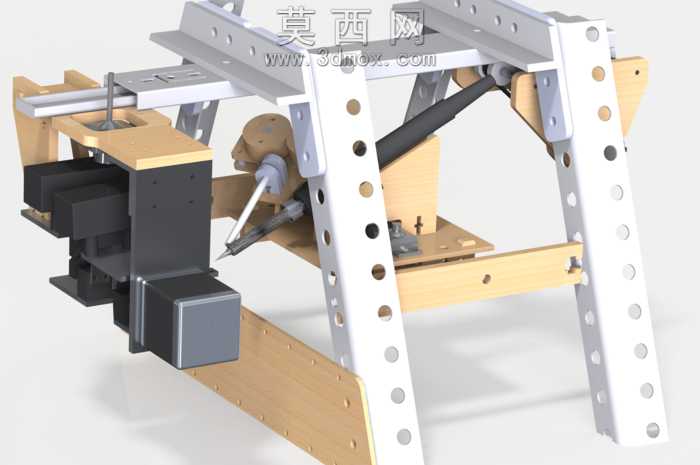

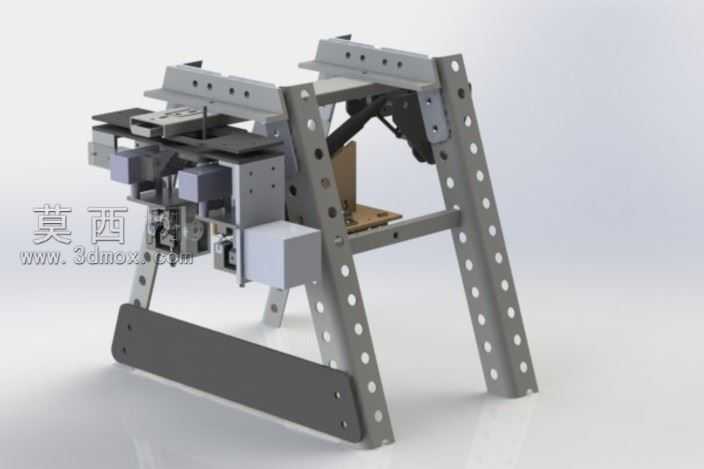

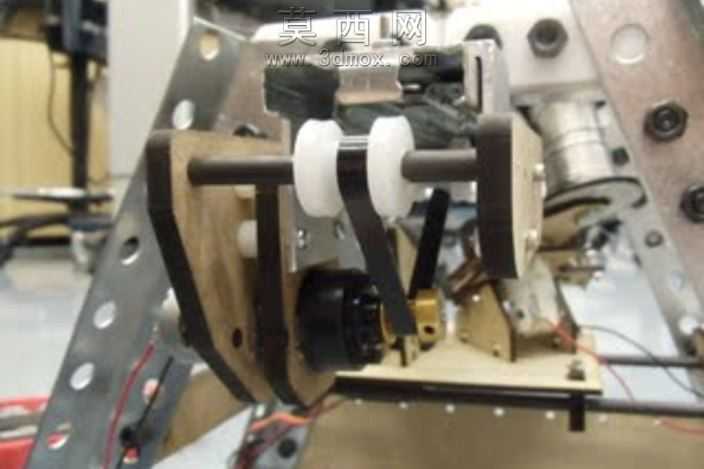

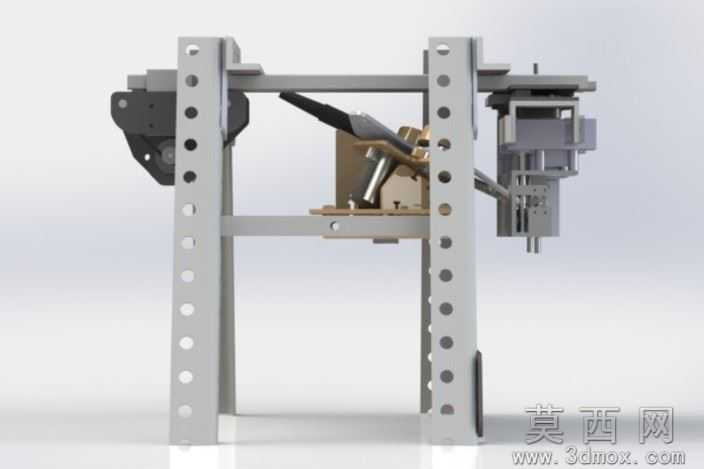

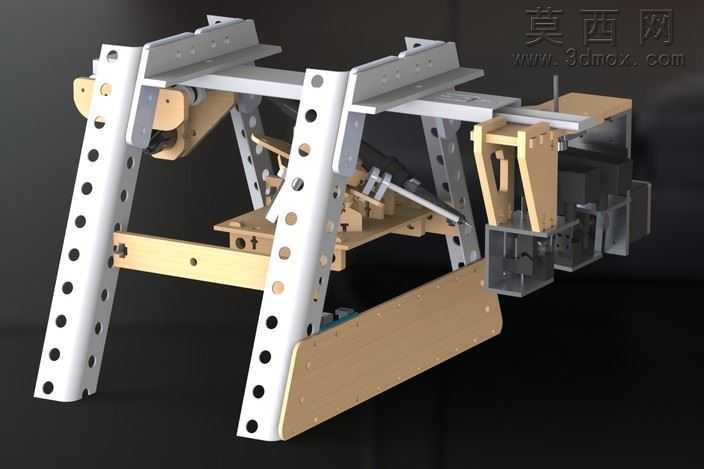

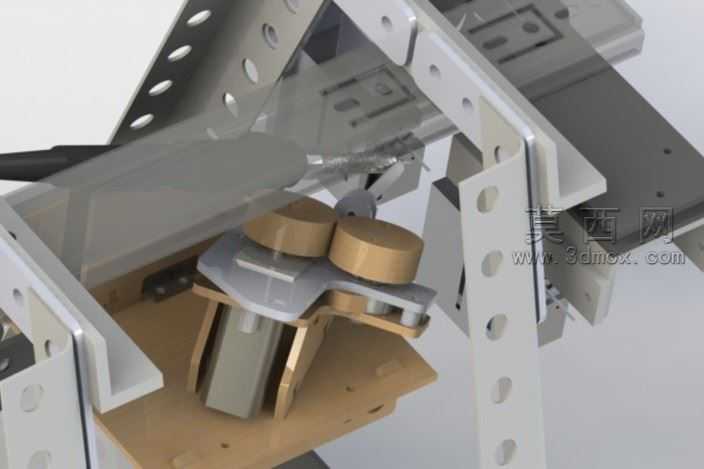

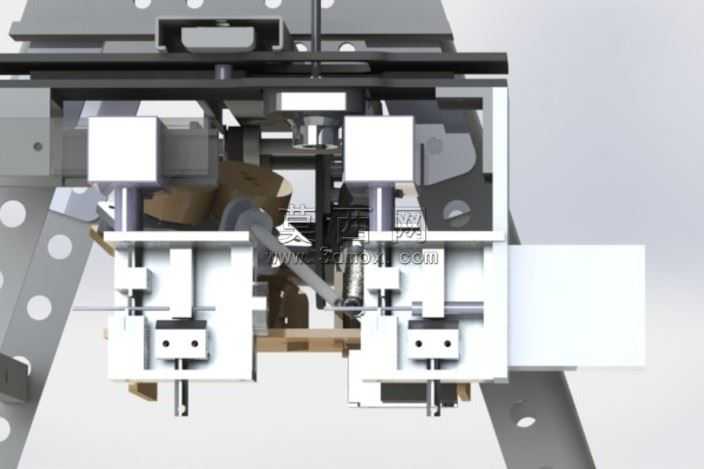

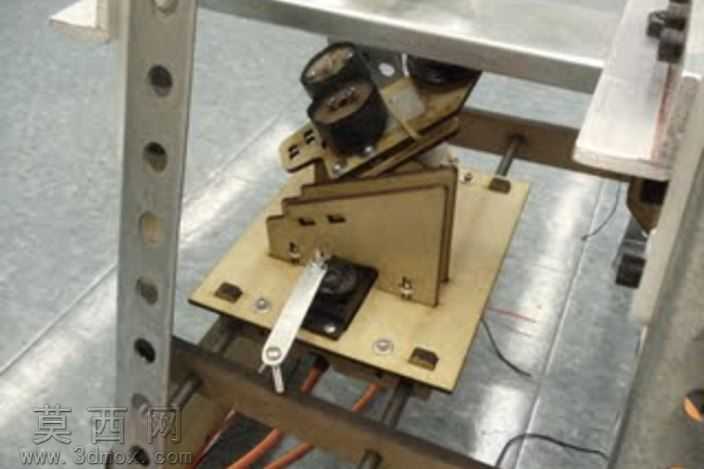

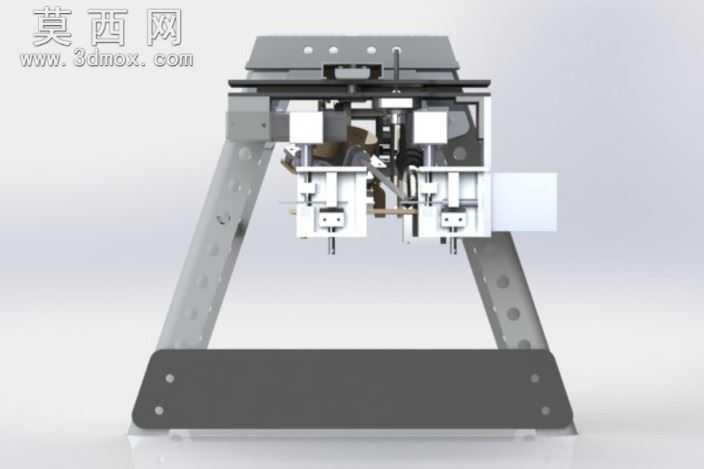

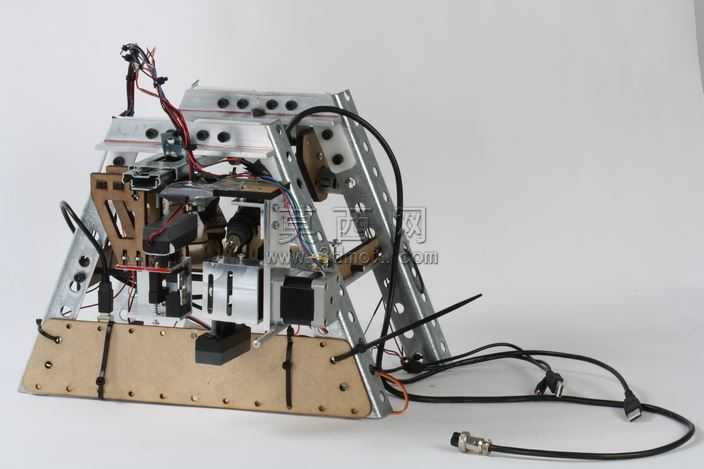

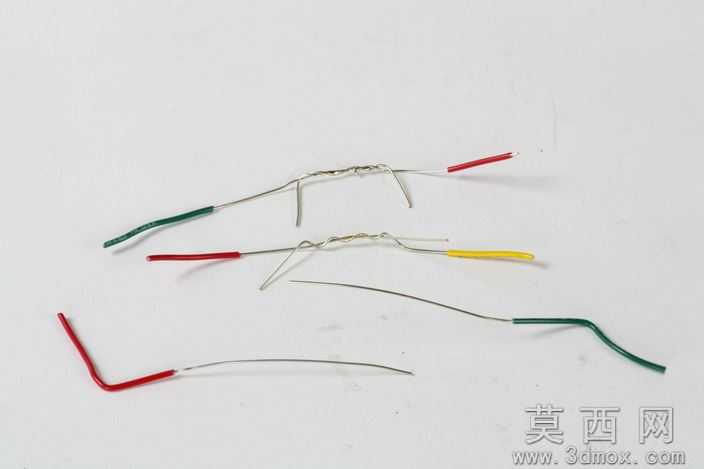

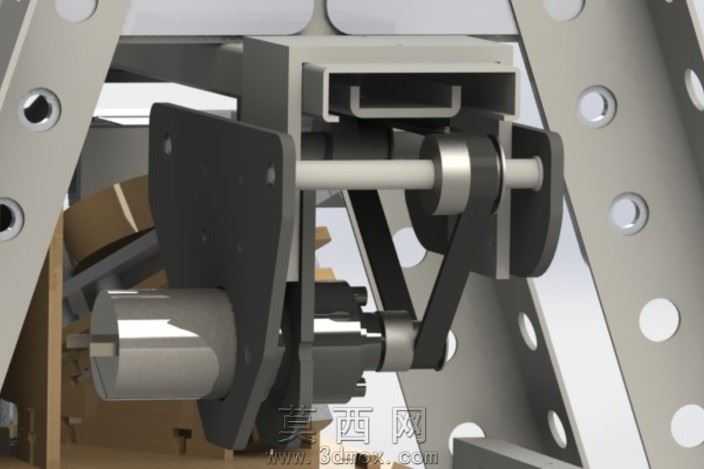

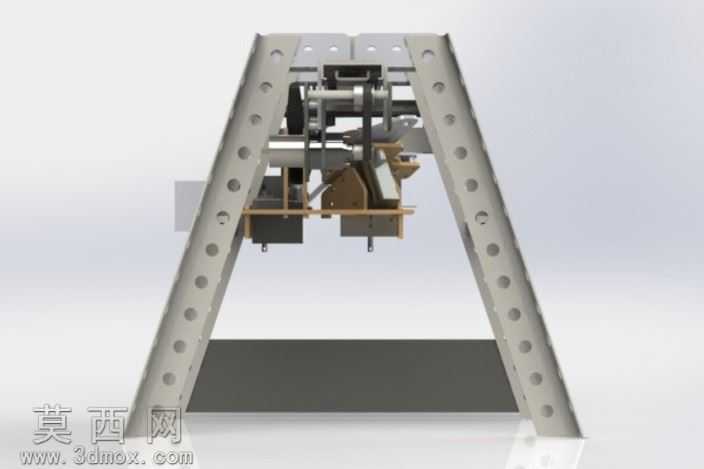

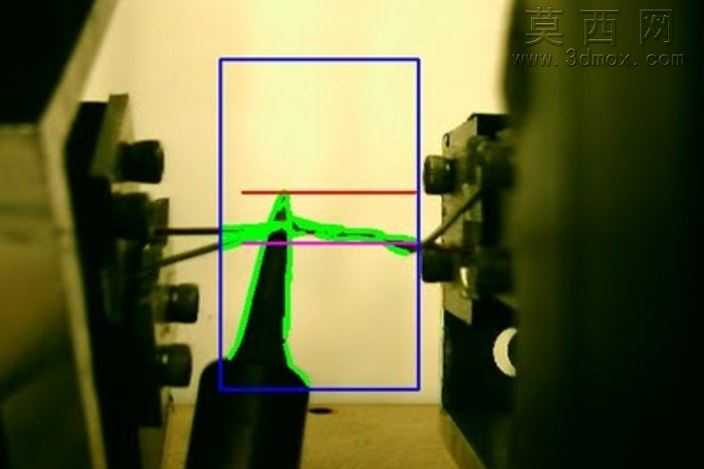

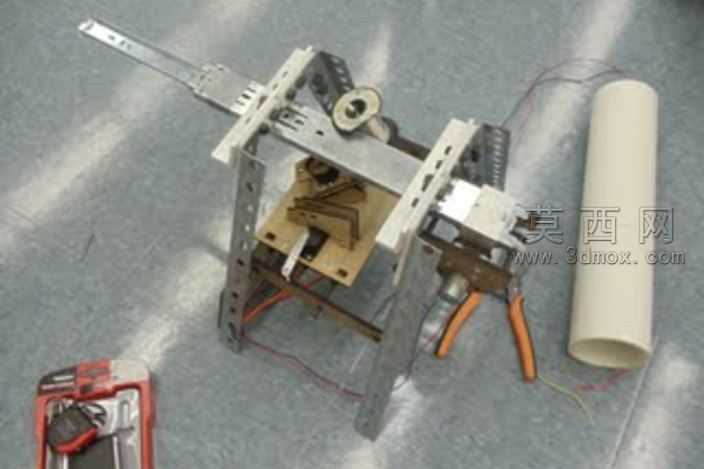

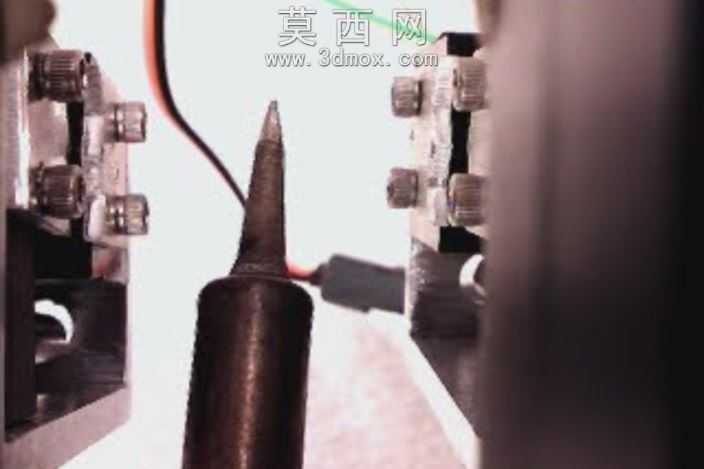

本作品为面向教学实践开发的焊锡作业机器人三维设计，整体采用SolidWorks完成全参数化建模，通过真实工业级装配约束还原设备的机械运动逻辑与结构细节。建模阶段针对设备的框架支撑、执行机构、传动组件分别进行独立零件建模，支撑框架采用带等距安装孔的型材式结构设计，建模时严格遵循孔位间距、型材壁厚的实际加工参数，通过线性阵列特征快速完成多孔结构的批量生成，同时对框架的折弯、倒角细节做了精细化处理，还原金属型材的加工特征。两侧的焊锡执行臂采用对称式结构设计，分别对夹爪、摆动连接件、驱动安装座做了独立建模，装配时通过同轴、面重合约束还原执行臂的摆动自由度，模拟夹爪夹持电线、对准焊位的运动轨迹。中部的焊料输送与焊接机构集成了焊锡丝导送、加热端固定的结构，建模时对导锡管的内孔、加热模块的安装卡槽做了细节还原，保证结构的可装配性。材质渲染阶段，对支撑框架赋予哑光银白金属材质，模拟铝合金型材的表面质感，对执行臂的夹持、传动部件赋予米黄色工程塑料与浅金色金属材质，区分不同功能的零件属性，对底部承托板赋予哑光浅棕材质，还原木质或复合板材的视觉效果，渲染时添加柔和的环境光与局部补光，突出零件的轮廓层次与装配关系，让整体结构的展示清晰直观。设计思路围绕小型电线焊锡的作业需求展开，核心目标是实现剥离电线的夹持定位、焊锡位置对准、焊料送进的半自动化作业，作为教学项目的实践成果，设计过程中兼顾了结构的易加工性与装配便捷性，所有安装孔位、连接结构都采用标准化设计，既可以通过3D打印制作非受力零件，也可以采用金属加工制作承重框架，整体结构没有复杂的异形曲面，降低了实物制作的门槛，同时完整还原了焊锡作业的全流程动作逻辑，可作为小型自动化焊接设备的教学演示模型，也可通过调整执行臂尺寸、焊头参数适配不同规格电线的焊锡作业需求。
