西克伦柱式传感检测元件结构设计

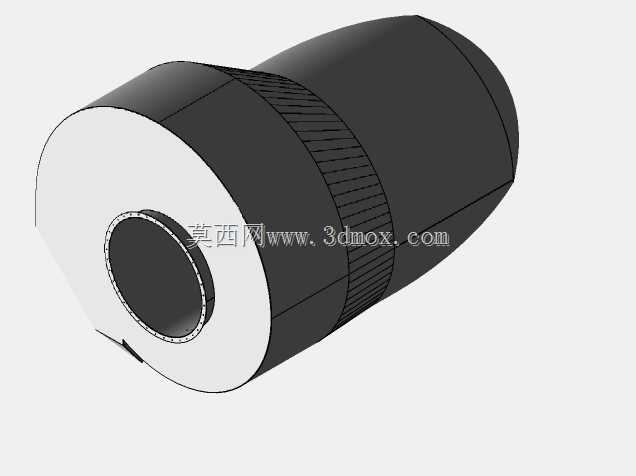

　　这款柱式检测传感元件的结构设计，最初是面向工业产线工位的近距离位置检测场景做的适配，在自动化装配工位、物料输送分拣线、小型设备动作到位校验的场景里，这类柱式结构的传感元件比扁平式的安装容错率更高，不需要在安装面做精准的沉槽加工，只需要在安装支架上开出对应直径的通孔，从尾部锁紧螺母就能完成固定，对于现场调试的运维人员来说，调整检测方向的时候只需要轻微转动筒体，不需要重新拆装整个固定结构，能大幅缩减产线调试的停机时间。从结构设计的逻辑来看，整个筒体采用分段式的结构布局，前端的检测端面做了平齐的封闭设计，避免车间里的切削碎屑、粉尘、少量喷淋的切削液进入元件内部，中段的滚花结构不是装饰性设计，一方面是在手动调整检测角度的时候增加摩擦力，

　　避免手上沾了油污出现打滑，另一方面滚花的凹槽结构能在筒体和安装支架的接触位置形成微小的空气流通间隙，长时间运行的时候元件内部电路产生的热量能通过筒体金属外壳顺着间隙散出，不会因为局部积温导致检测精度漂移。尾部的锥段过渡是做了安装空间的适配，很多紧凑工位的安装支架背后的走线空间有限，锥段结构能让尾部的出线线缆自然弯折，不会因为直角弯折导致线缆外皮长期疲劳破损，同时锥段的壁厚是做了渐变加厚处理，在设备运行产生振动的工况下，尾部的线缆接位置不会因为长期受振出现松脱断线的问题。从安装边界的尺寸来看，筒体的主体外径适配工业传感元件通用的安装孔径，前端检测面的突出长度控制在合理范围，不会因为突出过长被输送线上的凸起物料刮碰，

　　也不会因为缩进安装支架内部导致检测距离被支架金属材质干扰，前端的环形安装槽是用来适配密封胶圈的，在有少量水雾、粉尘的工况下，胶圈卡入槽内之后能和安装面形成贴合密封，达到基础的防护等级要求。在实际的功能适配层面，这个结构的内部预留了足够的电路安装空间，既可以搭载光电检测的发射接收模组，也可以替换成电感式的接近检测模组，不需要改动外部的筒体结构，只需要调整内部的固定卡座就能适配不同检测原理的元件，对于做设备标准化设计的工程师来说，同一种安装结构能覆盖不同的检测需求，能减少安装支架的种类，降低备件的库存压力。设计的时候特意把筒体的壁厚做了均匀化处理，在做三维建模的时候，所有的过渡圆角都做了应力释放的处理，

　　不会出现壁厚突变导致的注塑或者机加工变形，尤其是前端检测面的平面度公差控制在合理范围，不会因为端面变形导致检测光束或者感应磁场出现偏斜，影响实际的检测精度。中段的滚花参数是按照手动操作的摩擦力需求做的设定，齿距不会过密导致积灰难以清理，也不会过疏导致摩擦力不足，尾部的内孔走线位置做了圆角倒边处理，线缆穿入的时候不会被锐边割破绝缘层，锁紧螺母的配合螺纹采用标准的公制细牙螺纹，锁紧的时候微调的精度更高，不会出现转动一圈就调整过量的问题，在实际产线应用里，这类柱式传感元件经常被用在气缸伸出到位检测、物料有无检测、工装夹具夹紧确认的工位，相比异形结构的传感元件，这种规则柱体的结构在做设备三维布局的时候，不需要预留不规则的安装空间，在装配仿真的时候也更容易做干涉检查，能提前发现安装位置和周边运动部件的碰撞风险，减少现场安装的时候出现的结构干涉问题。
