塔帕索波特特大号传感配套壳体结构设计

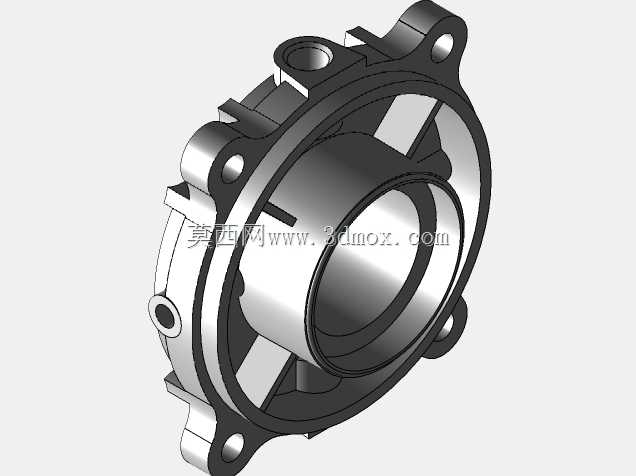

　　在工业传感检测场景中，这类带多安装耳的回转式壳体是压力、转速类传感单元的核心承载部件，常被应用在流体管路监测、旋转轴系状态检测的工位上，用来包裹内部的敏感芯体、信号调理电路板，同时承担与被测设备本体的刚性连接作用，隔绝外部粉尘、切削液、油污对内部精密元件的侵蚀，保障传感信号采集的稳定性。从结构设计逻辑来看，整个零件以中心阶梯通孔为核心基准，大端的环形止口用来贴合被测设备的安装面，保证同轴度公差控制在0.02mm以内，避免芯体安装后出现偏心导致检测数据漂移；中心通孔的不同台阶分别适配传感芯体的定位轴肩、密封胶圈的安装槽位，最内侧的小直径孔位用来穿接信号引出线，孔边做了R0.5的圆角处理，避免穿线时割破线缆绝缘层。

　　外围均匀分布的带孔安装耳，是整个零件的受力连接部位，每个耳座的厚度都经过受力核算，在承受1.5倍额定安装锁紧力的情况下不会出现塑性变形，耳座上的安装孔做了沉孔设计，让内六角螺栓安装后头部不突出零件表面，避免和周边相邻部件产生运动干涉。零件侧面预留的小直径侧向孔，是用来安装调试顶丝或者侧向通气接头的，在压差类传感应用场景中，这个孔位可以连接参考气压管路，实现差压检测的气路连通，不需要额外在壳体上二次加工，减少现场改装的工作量。从安装边界来看，整个零件的最大外圆直径适配主流DN80规格的管路法兰安装位，轴向总厚度控制在42mm以内，在紧凑的设备安装空间里不会占用过多轴向尺寸，安装耳的孔位中心距和通用工业传感安装标准完全匹配，

　　可以直接替换同规格的老旧传感壳体，不需要重新加工设备上的安装孔位。设计过程中特意在壳体的环形侧壁做了等厚度的加强筋结构，既可以减轻零件整体重量，又能提升壳体的抗挤压、抗振动能力，在设备运行产生的高频振动环境下，不会因为薄壁共振产生附加的振动噪声，影响传感检测的精度。壳体的配合面全部做了粗糙度Ra1.6的加工要求，止口位置的平面度公差控制在0.01mm，安装后可以和设备端面实现紧密贴合，配合O型密封圈就能达到IP65的防护等级，在有喷淋、粉尘的工业车间环境里也能长期稳定工作。这类壳体的建模过程完全遵循自上而下的设计逻辑，先确定内部芯体的最大轮廓尺寸，再向外推导壳体的内壁尺寸，之后根据安装受力需求布置外围的安装耳位置，

　　最后做减重和工艺性优化，所有的转角位置都预留了合适的铸造圆角，不管是采用铝合金压铸还是不锈钢精密铸造工艺，都能顺利脱模，不会出现壁厚不均导致的铸造缺陷，后续机加工的装夹定位也可以直接用中心通孔和大端止口作为基准，一次装夹就能完成所有安装孔、配合面的加工，有效控制加工工序的成本和累计公差。在实际选型替换的时候，只需要核对中心通孔的通径、安装耳的孔位中心距、侧向孔的螺纹规格三个核心参数，就能确认是否适配现场的传感单元，不需要对零件做二次修改，大幅缩短设备维护的备件更换周期。
