在工业传感检测的实际应用场景里,这类带径向安装孔的薄壁圆筒构件,常作为传感单元的防护承载基体使用,在流体管路压力检测、旋转轴径向位移监测、小型精密设备的振动信号采集场景中都能见到它的身影。不同于普通的无缝钢管套筒,这个构件的设计从传感单元的安装适配性出发,首先考虑的是薄壁结构的受力均匀性,筒壁厚度经过反复校核,既要保证在额定工作压力下不会发生塑性形变,又要避免壁厚过大导致传感单元的信号传递出现迟滞,毕竟在接触式传感检测场景中,基体的形变响应速度直接决定了检测数据的实时性。

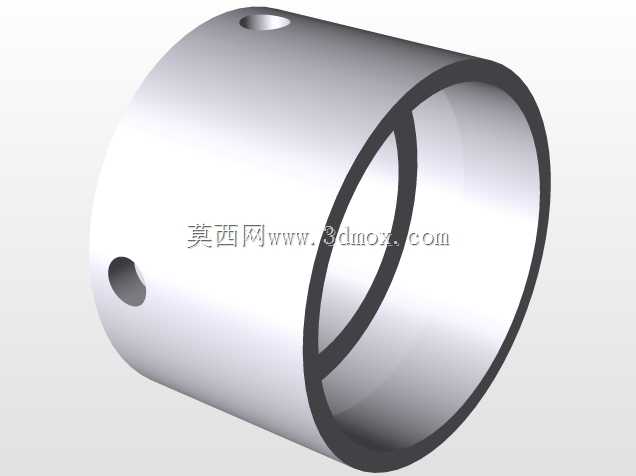

从结构细节来看,筒体整体为等径空心圆柱结构,两端开口无封闭端,内壁加工精度要求较高,表面粗糙度控制在合理区间,既可以直接套装在被测轴类零件外侧,作为非接触式位移传感器的安装支架使用,也可以在内部嵌入压电式、应变式传感核心元件,作为压力传感器的承压外壳。筒身分布的两个径向通孔,位置并非随意设置,其中一个孔位于筒体轴向靠近端部的位置,用于穿装信号传输线缆,孔口做了微小的倒角处理,避免穿线时割破线缆绝缘层;另一个孔位于筒体中部的径向位置,用于安装紧定螺钉,将整个筒体固定在安装基座上,防止设备运行过程中筒体发生周向转动或者轴向窜动,影响检测精度。
设计过程中,首先确定的是筒体的内径尺寸,这个尺寸需要和被测部位的轴径或者传感单元的外径做间隙配合,配合公差选择H7/g6的间隙配合等级,既保证安装时可以顺利套装,不会出现卡滞,又能控制配合间隙在合理范围,避免间隙过大导致传感单元出现晃动,带来检测误差。筒体的轴向长度则根据安装空间的边界条件确定,需要保证安装后筒体两端不会和周边的运动部件发生干涉,同时要给线缆弯折留出足够的空间,避免线缆长期处于弯折疲劳状态出现断裂。筒壁的厚度选择结合了材料的弹性模量参数,选用常见的不锈钢材质时,壁厚控制在2-3mm区间即可满足大部分中低压检测场景的强度要求,同时能保证外力作用下筒壁的微形变可以准确传递到内部的传感元件上。
在实际安装使用时,需要先将传感单元从筒体的一端开口送入内部,调整好传感单元的检测方向,让传感面正对需要检测的位置,之后将信号线缆从靠近端部的径向孔穿出,连接到后续的信号处理模块上,最后将整个筒体套装到安装位,拧入中部径向孔的紧定螺钉,拧紧力矩控制在合理范围,既要保证固定可靠,又要避免力矩过大导致筒壁发生局部形变,挤压内部的传感元件造成零点漂移。这类构件在小型自动化设备的传感检测工位、液压管路的末端压力检测点、精密主轴的径向跳动检测位置都有广泛应用,相比一体式的传感外壳,这种分体式的薄壁圆筒结构加工难度更低,后期维护时只需要拆开两端的端盖就可以更换内部的传感单元,不需要整体更换整个传感器,能有效降低设备的维护成本。
建模过程中,需要重点注意两个径向孔的位置度公差,尤其是穿线孔的位置,要保证孔的轴线和筒体轴线垂直相交,避免孔位偏斜导致线缆穿装困难,同时孔的边缘要做去毛刺处理,防止加工残留的铁屑割伤操作人员或者损坏线缆。筒体的两端面需要和筒体轴线保持垂直,垂直度公差控制在0.02mm以内,保证安装后筒体和被测轴的同轴度,避免因为端面倾斜导致传感单元的检测方向出现偏差。另外,筒体内壁和外壁的同轴度也需要严格控制,同轴度误差过大会导致筒壁厚度不均,受力时不同位置的形变量不一致,影响传感检测的线性度,对于高精度检测场景,这个同轴度公差需要控制在0.01mm以内。
在不同的应用场景下,这个构件的细节设计也可以做灵活调整,比如用于腐蚀性流体检测场景时,可以在筒体内壁喷涂防腐涂层,或者更换为耐腐蚀的合金材质;用于高温环境检测时,可以在筒壁上增加散热槽结构,降低热量向内部传感单元的传递;用于强振动场景时,可以在筒体内壁和传感单元之间增加减震衬套,过滤掉高频的干扰振动,提高检测信号的信噪比。不管细节如何调整,这类薄壁圆筒构件的核心设计思路都是在保证结构强度的前提下,最大化提升传感信号的传递效率,同时兼顾安装维护的便捷性,平衡加工成本和使用性能,满足不同工业场景下的传感安装需求。
