带散热鳍片结构的传感检测元件

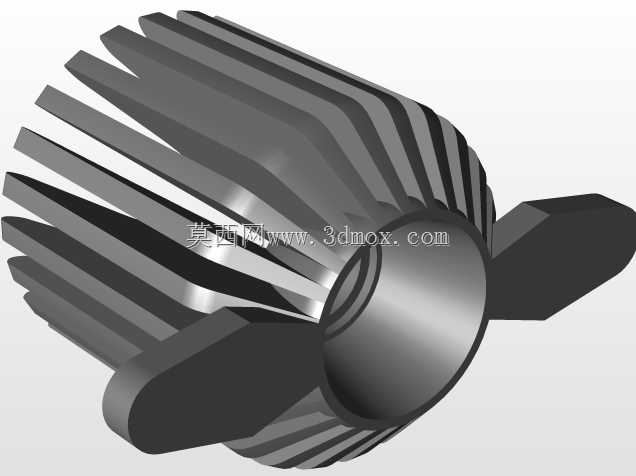

　　这款带径向鳍片结构的传感检测元件，在工业现场的高温工况检测场景中适配性极强，不少冶金、注塑生产线的工位旁，环境温度长期处于高位，普通封装的传感元件很容易因为内部积热出现零点漂移，甚至核心感应元件提前老化失效，这款结构的设计初衷就是解决高温工位的传感元件散热痛点。从结构设计逻辑来看，主体的环形鳍片不是等厚等距排布的，靠近安装基座的位置鳍片间距更窄、厚度更大，越靠近感应端鳍片间距逐步放宽，这种排布是结合热流仿真结果调整的——安装基座端是和设备金属壳体连接的位置，设备本身的传导热会从这个位置传入元件，密集厚鳍片能第一时间把传导来的热量通过对流散出，避免热量往核心感应区堆积，靠近感应端的宽间距鳍片则是为了减少对感应端检测路径的遮挡，

　　同时保证感应端自身工作发热的散出效率。两侧伸出的翼状结构是安装定位耳，不是多余的装饰结构，两个定位耳上预留的安装孔中心距和常规M4安装螺钉的适配尺寸匹配，安装时不需要额外做转接支架，直接靠这两个定位耳就能把元件固定在设备的检测工位上，定位耳和主体鳍片结构是一体化成型的，没有拼接缝隙，避免了长期震动工况下连接位松动的问题，不少冲压生产线的工位震动幅度大，拼接结构的传感元件很容易在震动后出现检测位偏移，一体化的结构能把安装定位精度长期保持在允许公差范围内。从安装边界来看，主体的最大外径由鳍片的外圆尺寸决定，安装时需要预留的径向空间要比鳍片外圆大至少10mm，保证鳍片之间的空气能形成顺畅的对流通道，如果安装空间过于局促，

　　鳍片之间的空气无法形成有效对流，散热效率会下降40%以上，直接影响元件的工作稳定性。轴向的安装尺寸要注意感应端的伸出长度，不能让鳍片结构碰到被检测的运动部件，鳍片的边缘做了小倒角处理，即便安装时出现小范围的位置偏差，也不会刮蹭到周边的管线或者运动部件。实际应用中，这类结构的传感元件常被用在高温模具的温度检测、焊装工位的接近检测、热处理生产线的工件位置检测场景，在这些场景里，元件自身的散热能力直接决定了检测数据的稳定性，比如注塑模具的模温检测工位，模具本身温度长期在120摄氏度以上，加上元件自身电路工作的发热，如果没有足够的散热结构，内部的感应电路温度会超过额定工作温度，出现温度检测数值偏差，直接影响注塑工艺参数的调整，

　　导致产品出现缺胶、飞边等质量问题。设计时还考虑了现场布线的需求，主体尾部的穿线孔做了圆角过渡，穿线时不会划伤线缆的绝缘层，鳍片的边缘也都做了去毛刺处理，现场安装调试时不会划伤操作人员的手套或者手部。和普通圆柱封装的传感元件比，这种鳍片结构的散热面积是同规格圆柱封装的3.2倍，在相同环境温度下，内部核心元件的工作温度能低25摄氏度左右，能大幅延长元件的连续工作寿命，减少生产线因为传感元件故障导致的非计划停机。不少设备改造项目里，原来用普通封装传感器的工位频繁出现高温故障，替换成这种带鳍片散热结构的元件后，故障间隔时间能提升6倍以上，不需要额外加装散热罩或者冷却气路，就能满足高温工位的检测需求，也减少了后期维护的工作量。安装时还要注意，定位耳的安装面要和设备安装面完全贴合，不能有悬空或者垫偏的情况，不然不仅会影响定位精度，还会让一部分本该通过安装面传导散出的热量无法顺利导出，降低整体散热效率，两个安装螺钉的锁紧扭矩要控制在合理范围，不要过度锁紧导致定位耳变形，影响后续的拆卸更换。
