达恩特方型安装式传感检测外壳结构

　　这款壳体结构主要面向工业现场的传感检测场景，适配产线工位的到位检测、工件轮廓识别、距离判定类传感元件的封装需求，在自动化装配线、物料分拣工位、设备安全防护区域都能见到这类结构的实际应用。从实际使用角度出发，这类外壳需要兼顾内部元件的防护与现场安装的便捷性，设计阶段首先考虑的是工业现场的复杂工况，外壳主体采用方型中空结构，内部预留足够的空间容纳传感电路板、信号发射与接收模组，同时中空的腔体可以预留走线空间，避免线缆在安装过程中出现过度弯折导致的信号传输故障。

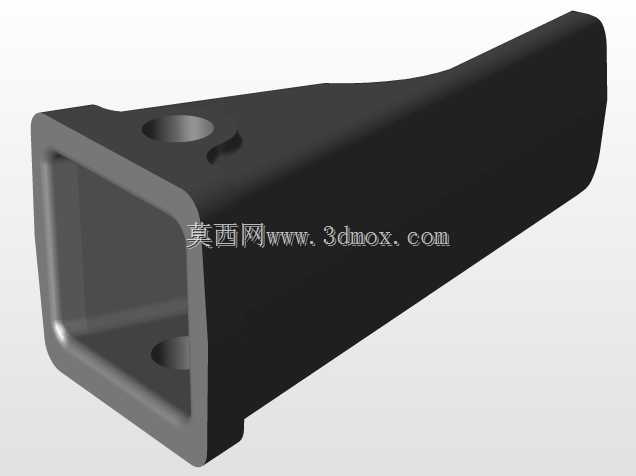

　　壳体的安装端采用方型法兰式结构，端面平整，在与设备安装面贴合时能保证足够的接触面积，减少安装后的晃动间隙，法兰端面上预留的两个同轴安装孔，可适配标准内六角螺栓进行固定，安装孔的位置经过对称设计，不管是正装还是反装都能保证受力均匀，不会因为长期受设备振动出现螺栓松动的情况。壳体从安装端向检测端逐步收窄的流线型外形，一方面是为了缩小检测端的截面尺寸，让传感元件的检测面可以更靠近被测工件，减少检测盲区，另一方面收窄的结构可以提升壳体整体的结构强度，在受到意外碰撞时，力可以沿着壳体的斜面分散到安装法兰端，避免直接冲击内部的传感元件。

　　从安装边界来看，方型安装端的外轮廓尺寸适配工业铝型材的标准槽宽，不需要额外制作转接板就可以直接固定在40系列、50系列工业铝型材搭建的设备机架上，检测端的收窄结构外径小于常规的M18传感器安装孔径，既可以直接在设备板件上开孔嵌入安装，也可以搭配标准的传感器安装支架进行固定，适配多种安装场景。壳体的壁厚设计经过受力校核，常规的工业现场磕碰、物料飞溅冲击都不会造成壳体变形，同时内壁预留的定位凸台，可以直接卡入内部的传感模组，不需要额外打胶固定，后期维护时只需要拆开端面的端盖就可以更换内部元件，降低维护成本。

　　在实际设备选型搭配时，这类外壳结构适配的传感元件可以覆盖光电式、电容式、电感式多种检测原理，不管是检测金属工件的到位，还是检测非金属物料的存在，都可以通过更换内部的传感模组实现功能切换，外壳的黑色哑光表面处理可以减少现场照明光线的反射干扰，避免光电类传感器因为环境反光出现误触发的情况。设计阶段还考虑了现场的布线需求，壳体的中空腔体走线空间可以容纳3芯到5芯的标准传感线缆，线缆出口处预留的密封槽可以搭配密封圈实现IP65级别的防护，满足有切削液飞溅、粉尘较多的加工车间使用需求。

　　从结构建模的角度来看，这类壳体的建模需要重点关注安装孔的同轴度、安装端面的平面度公差，收窄斜面的过渡圆角需要均匀一致，避免出现应力集中的区域，在进行装配干涉检查时，要保证内部腔体的尺寸与常用传感模组的外形尺寸预留0.2mm到0.3mm的安装间隙，既不会因为间隙过大导致模组晃动，也不会因为间隙过小造成装配困难。安装孔的位置尺寸需要与标准传感器安装支架的孔位匹配，保证用户在实际使用时可以直接替换同规格的传统圆柱型传感器，不需要重新加工安装孔位，降低设备改造的成本。
