工业物料导流用卡贝扎斜槽结构设计

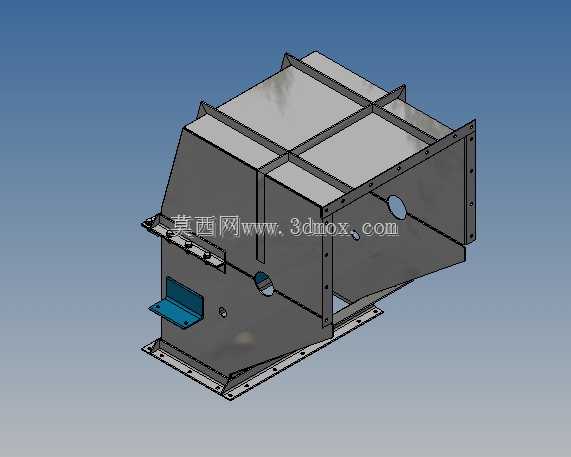

　　在散料输送、工业分选、生产流水线的物料转接环节，斜槽类构件是衔接上下工序、实现物料靠自重定向滑移的核心导流部件，卡贝扎斜槽正是针对特定工况下的物料导流需求设计的专用钣金结构件，这类构件常见于粮食加工、矿石分选、工业零部件分拣、散料包装等产线的转接工位，承担着改变物料流向、缓冲物料下落冲击、约束物料滑移路径的作用，避免物料在转接过程中出现撒漏、卡滞、飞溅的问题。从结构设计逻辑来看，该斜槽整体采用变截面斜向腔体结构，主体依托薄钢板折弯拼焊成型，外部设置多道纵横布置的加强筋板，这一设计是考虑到斜槽长期承受物料冲刷、自身承重以及安装后的结构稳定性需求，薄钢板折弯的腔体可以在控制整体重量的前提下，保证内部流道的光滑连续性，减少物料滑移的阻力，

　　而外部的加强筋则可以抵消钢板焊接后的变形量，同时提升腔体整体的刚性，避免长期受物料冲击出现侧壁鼓胀、焊缝开裂的问题。斜槽的进料端采用大开口矩形法兰结构，法兰面上预留了均匀布置的螺栓安装孔，可直接与上游出料设备的出料口进行法兰对接，安装时通过螺栓紧固即可实现密封衔接，不需要额外做过渡连接结构，能有效减少安装调试的工作量，进料端的开口尺寸略大于上游出料口的常规尺寸，可适配一定范围内的出料口偏差，降低现场安装的对位精度要求。斜槽的出料端同样设置了带安装孔的连接法兰，用于对接下游的接料设备或者输送管道，出料口的截面尺寸根据物料的通过流量做了收窄设计，可对流出的物料起到束流作用，让物料能够精准落入下游接料位置，避免物料散逸。

　　斜槽的倾斜角度经过针对性校核，既保证散状物料能够依靠自身重力克服与槽壁的摩擦力顺利下滑，不会在槽内出现积料堵料的问题，又避免角度过大导致物料下滑速度过快，对下游设备造成过大的冲击，槽体内部所有的拼接位置都做了打磨过渡处理，没有突出的焊缝或者棱角，防止物料在滑移过程中被勾挂滞留。在槽体的侧壁上预留了多个圆形的检修观察孔，日常运行时可以通过观察孔查看槽内物料的流动状态，判断是否存在卡料、积料的情况，当出现堵料故障时，也可以打开观察孔的封盖进行疏通作业，不需要将整个斜槽拆卸下来，大幅降低日常维护的难度。槽体下部设置了带安装孔的底座支架，支架与槽体主体采用焊接连接，底座上的长圆孔设计可以适配现场安装时的位置偏差，

　　安装时通过膨胀螺栓或者连接螺栓将底座固定在设备机架或者土建基础上，配合两端的法兰连接，可实现整个斜槽的多点固定，保证设备运行过程中槽体不会出现晃动移位。槽体侧面还设置了小型的安装支座，用于固定辅助检测元件或者吹扫装置，可根据实际使用需求加装料流检测开关、防堵传感器或者压缩空气吹扫嘴，进一步拓展斜槽的使用适配性。从安装边界来看，该斜槽整体为斜向布置的异形结构，安装时需要预留足够的斜向安装空间，既要保证进料端与上游设备的对接高度差，也要留出出料端与下游设备的衔接位置，同时在槽体的观察孔一侧需要预留不小于半米的操作空间，方便日常的巡检和维护作业。在设计建模过程中，所有的钣金折弯件都预留了合理的折弯扣除量，焊接位置都设置了对应的焊接坡口，保证后续加工制造时的工艺可行性，所有法兰上的安装孔位置都与通用的工业设备接口尺寸做了匹配，不需要额外做转接板即可实现与常规输送设备、料仓的对接，整个结构没有复杂的机加工零件，绝大部分构件都可以通过钣金切割、折弯、焊接完成，加工制造成本较低，同时结构的可靠性高，能够长期在多尘、有物料冲刷的恶劣工况下稳定运行。
