带条码标识的悬臂式传感安装支座结构

项目分类:传感器 发布时间:2022-03-16 ID:575686
  • 带条码标识的悬臂式传感安装支座结构
  • 带条码标识的悬臂式传感安装支座结构
  • 带条码标识的悬臂式传感安装支座结构
  • 带条码标识的悬臂式传感安装支座结构

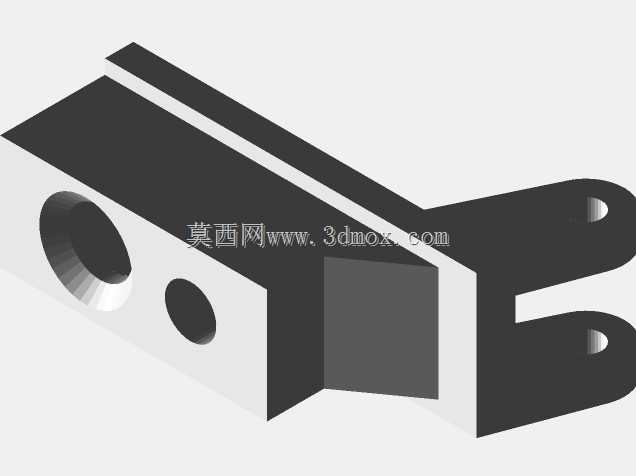

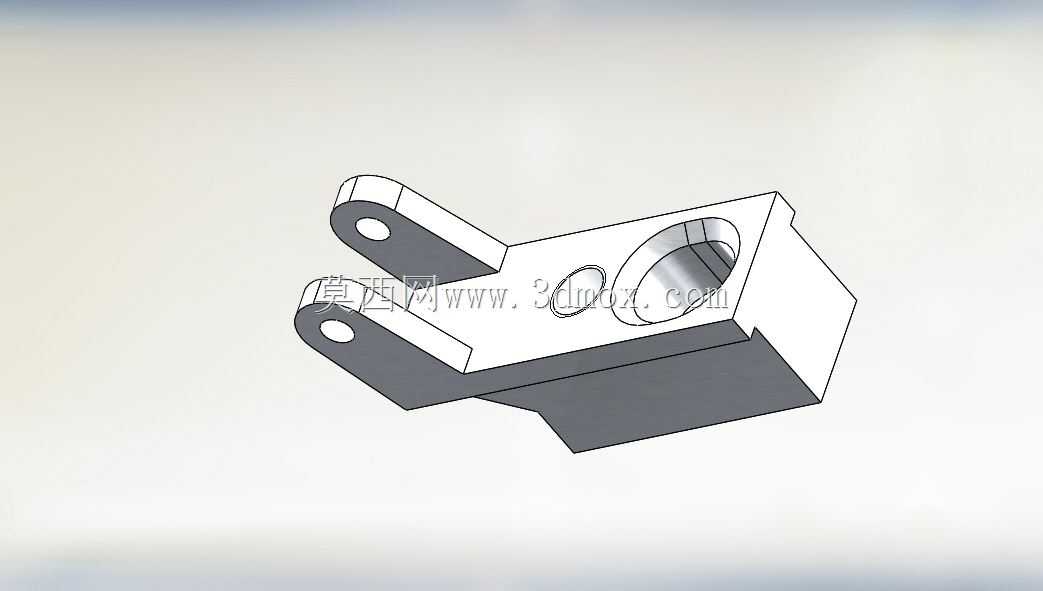

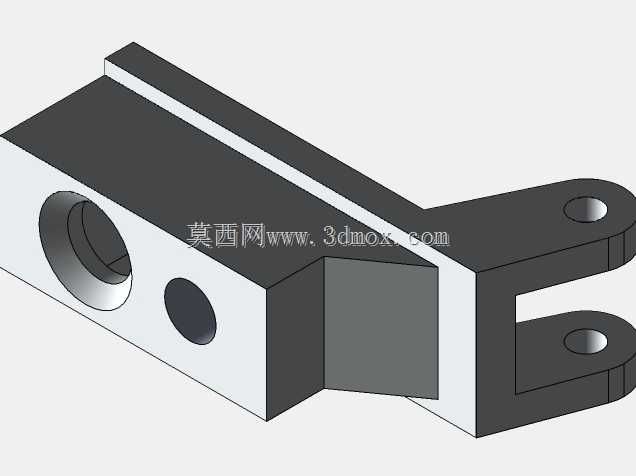

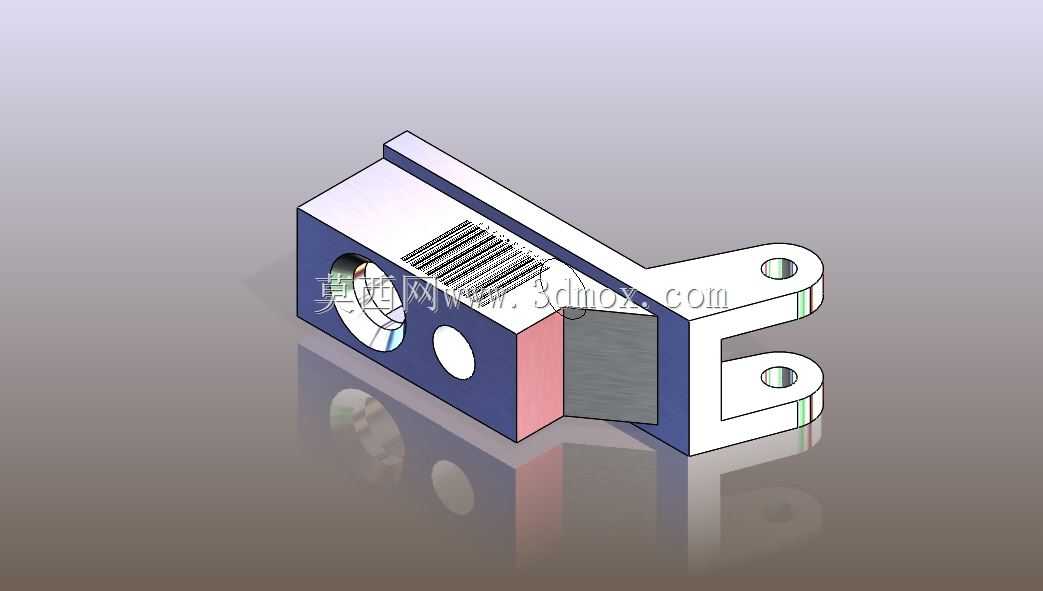

  在工业自动化产线的检测工位布局中,这类带双安装耳的悬臂式支座是接触式或光电类传感单元的常用承载构件,多数应用在物料到位检测、工件位置校验、位移触发反馈的场景里,比如装配线的工件防错检测工位、输送线末端的到位触发点位,还有小型机械手末端的辅助传感固定位,都能见到这类结构的身影。从结构功能上看,主体的块状基座是核心承载部分,左侧预留的圆形安装孔用来嵌入传感本体,孔位旁的小圆孔是锁紧顶丝的过孔,能避免传感单元在设备运行振动中出现轴向窜动,保证检测点位的重复精度;基座侧面的条码区域是工业现场的物料追溯标识位,方便设备运维时快速识别构件编号、适配机型,减少备件查找的时间成本。右侧延伸出的双叉耳悬臂是安装对接结构,

  两个同轴的通孔用来穿装铰接销轴或者锁紧螺栓,既可以将支座固定在设备的型材立面上,也能通过铰接实现小范围的角度调整,适配不同检测角度的需求,双叉耳的结构相比单耳设计,抗侧向载荷的能力更强,在设备启停带来的惯性冲击下,不容易出现连接部位的变形松动。设计这类构件的时候,首先要考虑的是安装边界的适配性,基座的块状厚度要匹配常用的圆柱型传感单元的外径公差,预留的安装孔和传感本体采用H7/h6的间隙配合,既方便装配时的插拔调整,又不会因为间隙过大导致检测光轴偏移;悬臂部分的伸出长度要根据检测点位和安装基面的距离确定,过长会导致结构刚性不足,设备运行时产生的微幅振动会让传感检测信号出现误触发,过短则会让传感单元距离被测工件过近,

  容易被运行中的工件剐蹭损坏。两个安装耳的孔位同轴度要控制在0.02mm以内,避免穿装螺栓时出现别劲的情况,导致安装后支座出现倾斜,影响检测精度。基座和悬臂的过渡位置做了直角加强的结构处理,没有采用圆角过渡是为了在紧凑的安装空间里减少相邻构件的干涉,同时这个位置的壁厚做了加厚处理,抵消悬臂受力带来的应力集中,避免长期受载后出现根部断裂的问题。从实际使用的工况来看,这类支座多数采用铝合金材质加工,表面做阳极氧化处理,既能减轻整体重量,又能具备一定的耐磨和抗腐蚀能力,适配车间里的切削液、油污等复杂环境;部分重载场景下也会采用不锈钢材质加工,提升整体的结构强度和抗冲击能力。安装时需要注意,基座的传感安装孔轴线要和被测工件的检测面保持垂直,

  偏差角度不能超过5度,否则会影响光电类传感器的回光强度,或者接触式传感器的触发行程;双叉耳的固定螺栓要加装防松垫圈,因为产线设备长期运行的振动会让普通螺纹连接出现松脱,导致检测点位偏移,引发设备误停机或者检测漏检的问题。另外,基座侧面的平面是条码粘贴的基准面,设计时保证了这个平面的平面度在0.1mm以内,避免条码粘贴后出现褶皱,影响现场扫码枪的识别效率。这类结构虽然属于小型的机械辅件,但在自动化检测环节里的作用十分关键,结构设计上的细节偏差,比如孔位公差、悬臂刚性、安装角度的适配性,都会直接影响整个检测工位的运行稳定性,很多现场出现的传感信号误报问题,追根溯源都是这类安装支座的设计或者安装不到位导致的,而非传感单元本身的质量问题。在三维建模过程中,这类构件需要重点关注安装孔的配合公差、相邻特征的干涉检查,尤其是双叉耳的内侧面间距,要和对接的安装板厚度保留0.5mm左右的间隙,避免装配时出现卡滞;同时要预留出传感单元接线的走线空间,基座侧面的缺口位置就是为了方便传感线缆的引出,避免线缆被夹在支座和安装面之间,长期磨损出现短路的问题。
