E65型变压器线圈骨架三维结构设计

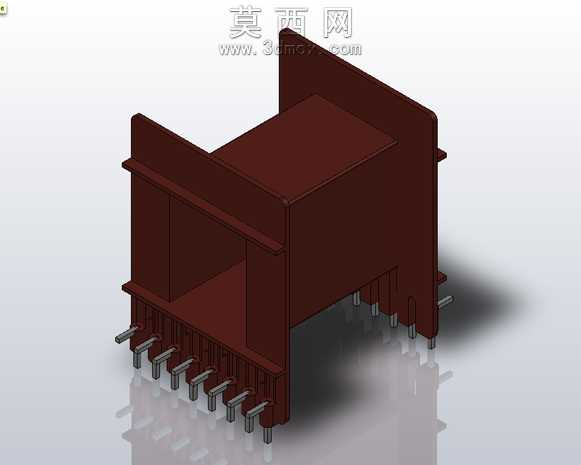

本模型为E65规格变压器配套的线圈骨架三维结构，采用专业三维建模软件完成全参数化设计，建模过程严格遵循变压器骨架的行业通用尺寸规范，对骨架的绕线腔体、挡边结构、引脚排布都做了精准的尺寸约束，整体结构比例协调，可直接用于后续的变压器装配仿真与生产开模参考。模型渲染阶段采用了哑光棕褐色的工程塑料材质，还原了常用变压器骨架的材质质感，场景中添加了柔和的环境光与地面反射效果，清晰呈现出骨架的立体结构与细节特征，两侧的挡边高度、绕线区的深度、底部引脚的间距都做了可视化的呈现，便于直观理解各部分的结构关系。从结构设计来看，该骨架采用多引脚直插式设计，底部均匀排布的金属引脚用于绕组的引出与线路板焊接固定，两侧加高的挡边结构可以有效防止绕制线圈时出现滑线、散线的问题，中间的中空腔体用于适配E65规格铁氧体磁芯的装配，腔体的内壁尺寸与磁芯的配合公差做了合理预留，既可以保证磁芯安装的顺畅度，也能避免配合间隙过大导致的磁芯松动问题。设计过程中充分考虑了骨架的实际使用需求，挡边的厚度做了加强处理，提升整体结构的抗形变能力，引脚的嵌入深度做了优化，保证引脚与骨架本体的结合强度，避免焊接或使用过程中出现引脚脱落的问题，绕线区的边角做了圆角过渡处理，防止绕线时尖锐边角划伤漆包线的绝缘层，提升变压器成品的电气可靠性。整体模型的结构完整，细节还原度高，没有多余的冗余结构，各部分的设计都围绕变压器骨架的实际功能展开，既满足线圈绕制的工艺需求，也适配后续磁芯装配、线路板焊接的全流程使用要求，可作为变压器设计开发阶段的结构参考，也可用于相关电气类教学演示的三维素材使用。
