微型履带式小型挖掘作业设备结构设计

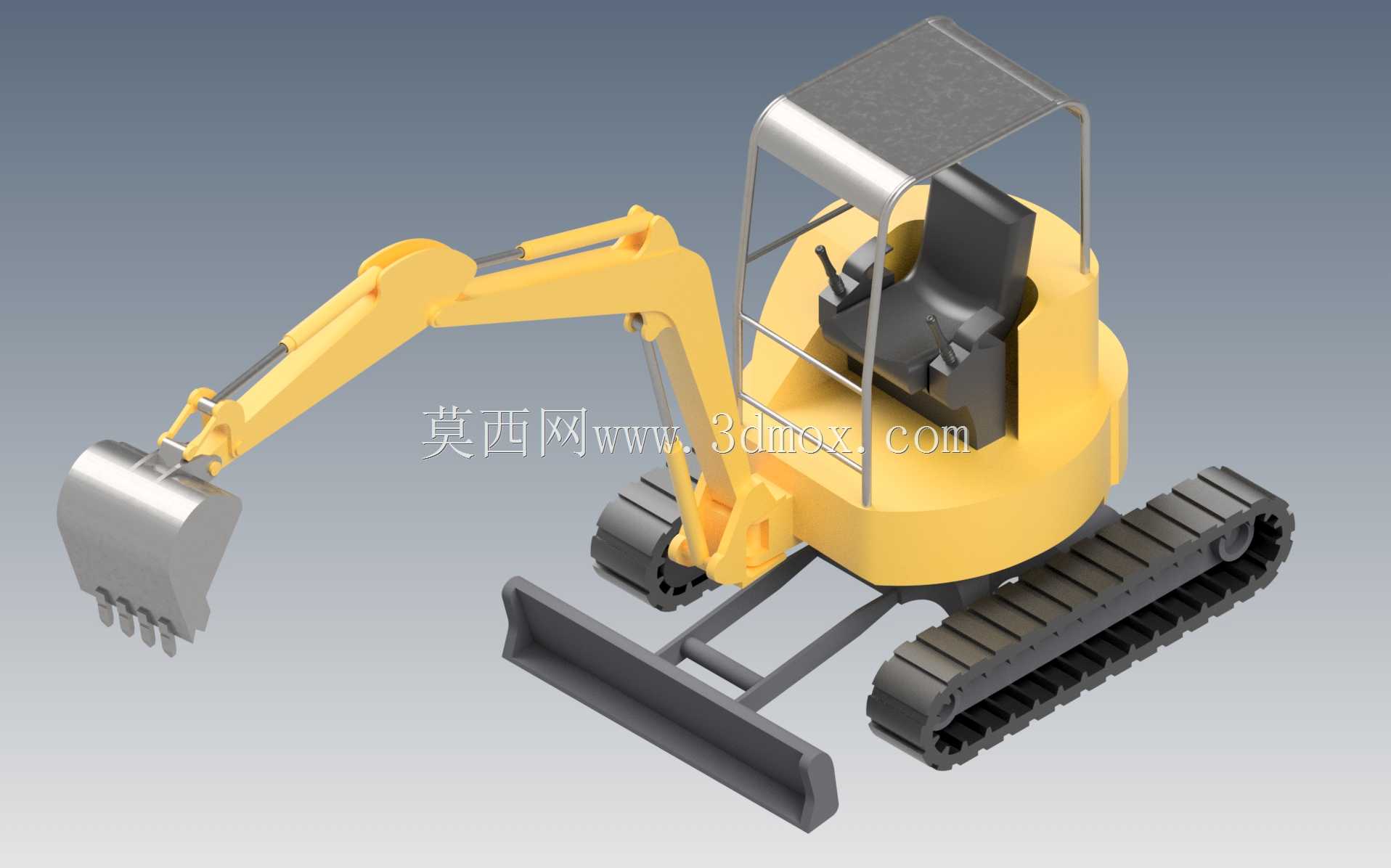

　　这款微型挖掘设备的三维结构设计，核心瞄准狭小空间作业场景的实际需求，区别于常规大中型挖掘机的作业边界，可适配城镇老旧小区管网改造、室内拆除作业、庭院景观施工、农业大棚内土地整理、狭小厂区物料转运清理等常规设备无法进入的作业工况，填补了小型作业场景下机械化施工的设备空白。从结构设计逻辑来看，整机采用无尾回转布局，上部工作装置回转半径控制在履带底盘宽度范围内，作业时无需担心尾部碰撞周边障碍物，这一设计在靠墙作业、巷道内施工时优势尤为明显，操作人员无需反复调整机身站位即可完成全范围作业动作。行走部分采用橡胶履带结构，相比钢制履带可降低对硬化路面、铺装地面的损伤，适配城镇道路、小区地坪等场景的施工要求，履带张紧机构采用可调式螺杆结构，

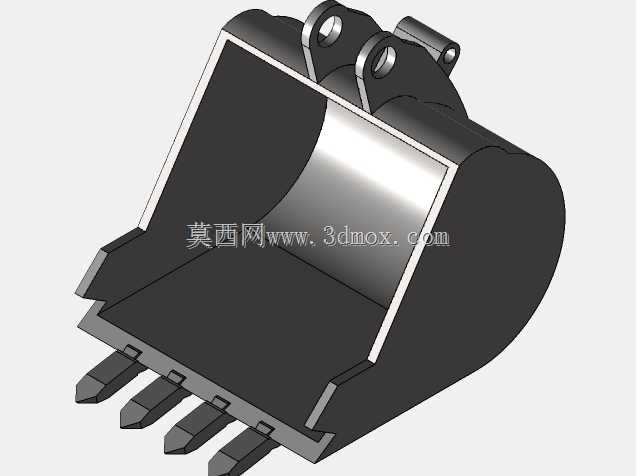

　　日常维护时无需专用工具即可调整张紧度，降低现场运维的复杂度。前端工作装置采用铰接式动臂、斗杆结构，各铰接点均预留了标准轴套安装位，可根据作业需求快速更换不同属具，除标配的挖斗外，可适配破碎锤、抓斗、平整推板等附件，拓展设备的作业覆盖范围，动臂油缸、斗杆油缸的铰接点位经过多轮运动仿真校核，确保全行程动作无干涉，同时挖掘力、举升高度满足小型作业场景的载荷要求。机身前部配备的推土板，除可完成场地平整、土方回填作业外，还可在挖掘作业时作为辅助支撑，提升整机作业时的稳定性，推土板的升降油缸采用独立油路控制，操作逻辑与主工作装置油路分离，避免复合动作时的油压干涉。上部操作区域采用开放式防护架结构，相比封闭驾驶室进一步压缩整机外形尺寸，

　　防护架采用矩形钢管焊接成型，满足侧翻防护的强度要求，同时预留了遮阳篷、简易操作棚的安装点位，可根据不同作业环境加装附属防护结构。操作布局采用先导式操纵杆设计，左右操纵杆分别对应回转、动臂、斗杆、挖斗的动作控制，行走操纵杆布置在座椅前方，符合常规工程机械的操作习惯，降低操作人员的学习成本。整机的液压管路布置沿动臂、机身结构件内侧走线，所有管路均预留足够的弯曲半径，避免动作过程中管路拉扯、磨损，管路接头采用标准锥面密封结构，便于现场更换维修。燃油箱、液压油箱均布置在机身侧部，加注口位置预留足够操作空间，日常保养时无需拆解上部结构即可完成油液加注、滤芯更换等操作。从安装边界来看，整机宽度控制在一米以内，可顺利通过常规民用建筑的门洞、

　　狭窄巷道，整机运输高度满足小型货运车辆的装载要求，无需额外拆解即可完成转场运输。设计过程中对各部件的装配公差进行了严格校核，所有铰接部位的同轴度公差控制在0.1mm以内，避免长期作业后出现铰接点松旷、动作卡滞的问题，结构件的壁厚选择经过载荷仿真验证，在保证整机结构强度满足额定作业载荷要求的前提下，尽可能降低整机自重，减少对作业地面的压强，适配软土地面、室内地坪等低承载能力的作业场景。底盘部分的行走马达采用低速大扭矩结构，无需额外配置减速机构即可满足行走牵引力要求，同时降低行走部分的结构复杂度，减少故障点。上部回转支承采用标准小型回转支承结构，连接螺栓的布置满足倾覆力矩的承载要求，可承受挖掘作业时的偏载冲击。
