挖掘机楔形松土作业属具结构设计

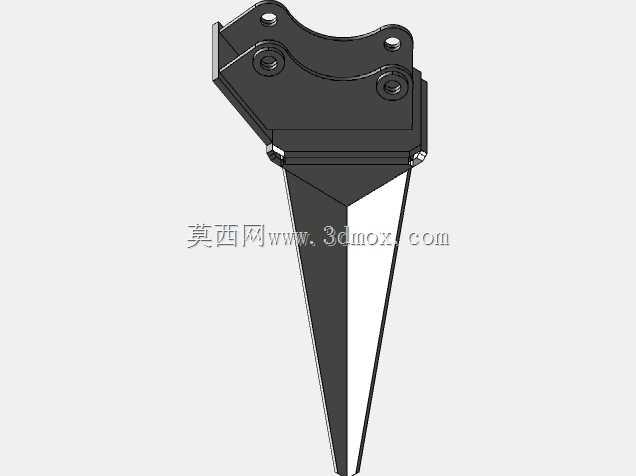

　　在土方施工、矿山剥离、市政管线破除这类作业场景里，常规挖斗面对硬质冻土层、风化岩面、压实路基填料时往往切削效率不足，还容易因为斗齿受力过载出现焊缝开裂、齿根断裂的问题，这类工况下就需要配套专用的松土作业属具来替代常规挖斗完成前置破碎剥离作业。本次设计的楔形作业属具，就是针对12-18吨级中型挖掘机挂载需求开发的专用作业部件，整体采用上宽下窄的楔形受力结构，上部的挂载支座完全适配主流中型挖掘机的斗杆前端连接点位，两个主销轴孔的中心距、孔径公差都严格匹配原厂斗杆的连接尺寸，不需要对挖掘机原有斗杆结构做任何焊接改装，直接替换原有挖斗就能完成挂载，销轴安装位预留了足够的黄油嘴操作空间，日常保养时不需要拆解属具就能完成销轴润滑作业。

　　从受力传递路径来看，上部挂载座采用整体式厚钢板切割焊接结构，销轴孔位置做了镶套处理，避免长期交变载荷下孔位出现椭圆变形，支座和下部楔形作业体的连接位置做了大圆弧过渡，没有直角应力集中结构，焊接坡口采用全熔透设计，焊后做整体去应力退火处理，避免长期重载冲击下焊缝出现疲劳开裂。下部的楔形作业刃口采用渐变厚度设计，从根部的60mm厚度逐步收窄到前端刃口的8mm厚度，既保证了刃口切入硬质土层时的穿刺能力，又能保证根部有足够的抗弯截面模量，承受作业时的侧向冲击力，刃口端面预留了耐磨堆焊层的加工余量，现场使用时可以根据作业磨损情况直接在刃口面堆焊耐磨焊条，不需要整体更换属具就能延长使用寿命。实际作业过程中，这个属具的工作角度经过反复优化，

　　当斗杆收回到挖掘作业初始位置时，楔形刃口和作业面的切入角刚好保持在32度，这个角度下既可以依靠挖掘机自身的下压力把刃口压入硬质土层，又不会因为角度过陡导致刃口被岩面卡住，也不会因为角度过平出现刃口打滑无法切入的问题。属具两侧的侧面做了1:20的斜度设计，作业切入土层后两侧不会和土体产生过大的摩擦阻力，减少挖掘机的回转负载，降低燃油消耗。安装边界方面，整个属具的上部挂载宽度控制在380mm，刚好适配主流中型挖掘机的斗杆开档尺寸，两个主销轴孔的直径为80mm，孔中心距为320mm，和同吨位级挖掘机的破碎锤、挖斗的安装尺寸完全通用，现场切换属具时不需要更换销轴，直接用原有销轴就能完成固定，整个属具的垂直高度为1120mm，完全在斗杆的作业翻转角度范围内，不会出现翻转时和斗杆油缸发生干涉的问题。从功能适配性来看，这个属具除了可以完成硬质土层的松土作业，还可以用来破除老旧路面的沥青层、清理场地内的树根、剥离矿山表层的风化岩层，相比传统的破碎锤作业，它的作业连续性更强，不需要像破碎锤那样持续冲击作业，对于大面积的硬质土层剥离作业，作业效率能提升40%以上，而且对挖掘机液压系统的冲击更小，不会因为长期高频冲击导致液压系统油温过高、密封件过早老化的问题。设计过程中我们也针对常见的属具失效形式做了结构优化，比如很多同类属具在使用过程中容易出现上部挂载板变形的问题，我们在两个销轴孔之间增加了横向加强筋板，把两个挂载板连成一个整体受力结构，

　　侧向受力时不会出现单块板外撇变形的问题；刃口根部位置我们也增加了两道纵向加强筋，从挂载座底部一直延伸到刃口三分之一长度位置，把刃口受到的冲击力直接传递到上部挂载座，避免刃口根部因为应力集中出现断裂。另外整个属具的重心位置经过配重优化，挂载后斗杆前端的重心偏移量控制在5mm以内，不会因为属具重心偏移导致斗杆油缸出现偏载磨损，作业时的操控手感和挂载标准挖斗基本一致，操作手不需要额外适应就能直接上手作业。在实际工地测试时，这款属具在压实度95%的路基填料层作业，单次切入深度可以达到400mm，单次松土宽度在200mm左右，连续作业8小时没有出现焊缝开裂、刃口卷边的问题，面对含有少量碎石的土层，刃口也没有出现崩口的情况，耐磨性能完全满足常规土方施工的需求。
